Система измерений количества и параметров нефти сырой оперативного узла учета Компании КанБайкал Резорсез Инк, расположенного в точке подключения УДР ЦПС ООО "ЗМБ"Свидетельство заменено на в связи с изменением формы собственности изготовителя, 50351-12

Назначение

Система измерений количества и параметров нефти сырой оперативного узла учета Компании КанБайкал Резорсез Инк, расположенного в точке подключения УДР ЦПС ООО «ЗМБ» (далее СИКНС) предназначена для измерений массы сырой нефти при товарообменной операции между Компанией КанБайкал Резорсез Инк и ООО «Западно-Малобалыкское».

Описание

СИКНС реализует прямой метод динамических измерений массы сырой нефти с помощью преобразователей массового расхода, поточного преобразователя плотности, преобразователей температуры, давления и измерительно-вычислительного комплекса (ИВК).

Сигналы с первичных преобразователей поступают на соответствующие входы ИВК, ИВК преобразует их в числовое значение величин и передает данные на АРМ оператора СИКНС. АРМ оператора, с учетом параметров качественного состава сырой нефти, вычисляет массу нетто нефти.

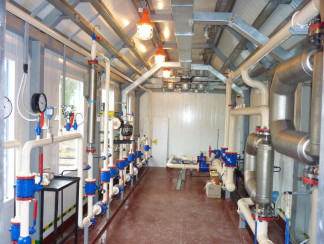

Конструктивно СИКНС состоит из функционально объединенных блоков:

-    блока измерительных линий (БИЛ);

-    блока измерений параметров качества нефти (БИК);

-    блока фильтров (БФ);

-    системы сбора и обработки информации (СОИ).

БФ состоит из двух фильтров: одного рабочего и одного резервного. БФ осуществляет тонкую очистку нефти от механических примесей.

БИЛ состоит из одной измерительной рабочей линии и одной контрольной, с функцией резервной. Измерение массы брутто сырой нефти выполняет счетчик-расходомер массовый М1сго Motion CMF 300.

БИК укомплектован влагомером, плотномером, преобразователем избыточного давления, измерительным преобразователем температуры, предназначенными для контроля параметров качества нефти. В БИК предусмотрено место и технологическая обвязка для подключения рабочего эталона плотности - пикнометрической установки, устройств для контроля содержания газа в нефти УОСГ.

В состав СОИ СИКНС входят: шкаф ИВК, шкаф вторичной аппаратуры и программируемого логического контроллера вспомогательных систем, автоматизированное рабочее место оператора (АРМ оператора).

Система сбора и обработки информации и технологическая схема СИКНС обеспечивают выполнение следующих функций:

- измерение в автоматическом режиме:

1)    массового расхода сырой нефти по каждой измерительной линии и в целом по СИКНС;

2)    объемного расхода сырой нефти в БИК;

3)    объемной доли воды в сырой нефти;

4)    давления в БИЛ и БИК;

5)    температуры в БИЛ и БИК;

6)    плотности нефти;

-    расчет в автоматическом режиме:

1)    суммарной массы брутто сырой нефти от начала отчетного периода и за отдельные периоды (2 часа, смена, сутки);

2)    суммарной массы нетто нефти с учетом параметров качественного состава сырой нефти (плотность, влагосодержание, массовая доля механических примесей, массовая концентрация хлористых солей), измеренных или введенных вручную по результатам лабораторного анализа, от начала отчетного периода и за отдельные периоды (2 часа, смена, сутки);

3)    средних значений температуры, давления, влагосодержания нефти за отдельные периоды (2 часа, смена, сутки, с начала партии);

-    автоматическая обработка результатов поверки и контроля метрологических характеристик средств измерений;

-    световая и звуковая сигнализация запредельных и аварийных состояний СИКНС и запредельных характеристик по нефти;

-    передача измеряемых и расчетных параметров в АРМ оператора СИКНС.

Вид измерительной системы в соответствии с классификацией ГОСТ Р 8.596-2002: ИС-2.

Программное обеспечение

Программное обеспечение состоит из микропрограммы «icc» в составе ИВК и программы модуля верхнего уровня «Start.gdf» для АРМ Вектор.

Микропрограмма «icc» обеспечивает функции ИВК по преобразованию и передаче измерительных сигналов от первичных преобразователей к АРМ оператора.

Программа модуля верхнего уровня «Start.gdf» обеспечивает функции АРМ оператора СИКНС по вычислению результатов измерений.

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений С по МИ 3286-2010.

Монтаж и наладка СИКНС осуществляется непосредственно на объекте эксплуатации в соответствии с проектной документацией СИКНС и эксплуатационными документами ее компонентов.

Технические характеристики

Пределы измерений:

от 20 до 150 т/ч от 0,2 до 4,0 МПа от 0 до + 50 °С от 820 до 900 кг/м3 до 10 %

± 0,25 % ± 0,4 % ± 0,5 % ± 0,2 оС

-    массового расхода СИКНС

-    давления

-    температуры

-    плотности

-    объемной доли воды в сырой нефти

Пределы допускаемой относительной погрешности измерения:

-    массы брутто сырой нефти

-    массы нетто сырой нефти

Пределы допускаемой приведенной погрешности измерения давления Пределы допускаемой абсолютной погрешности измерения температуры Пределы допускаемой абсолютной погрешности объемной доли воды в сырой нефти ± 0,1 %

± 0,3 кг/м3 ± 5,0 %

Предел допускаемой абсолютной погрешности измерения плотности Предел допускаемой относительной погрешности измерения расхода в БИК

от 0 до + 50 0С от + 5 до + 40 оС

до 98 % до 85 % непрерывный

+10%

220 В

-15 %

Условия эксплуатации:

Температура окружающего воздуха:

-    для первичных измерительных преобразователей

-    для ИВК и АРМ оператора верхнего уровня Относительная влажность окружающего воздуха:

-    для первичных измерительных преобразователей

-    для устройств, устанавливаемых вне технологической части СИКНС Режим работы

Напряжение питания переменного тока с частотой (50 ± 1) Гц

Знак утверждения типа

наносится на титульный лист эксплуатационной документации типографским способом и на маркировочную табличку СИКНС графическим методом.

Комплектность

Таблица 2

Поверка

осуществляется по документу МП 50351-12 «Инструкция ГСИ Система измерений количества и параметров качества оперативного узла учета сырой нефти Компании КанБайкал Резорсез Инк, в точке подключения УДР ЦПС ООО «ЗМБ». Методика поверки», утвержденной ГЦИ СИ ФБУ «Тюменский ЦСМ» 08 ноября 2011 г..

Перечень основного поверочного оборудования указан в таблице 3. Таблица 3

Сведения о методах измерений

«Масса сырой нефти. Методика измерений системой измерений количества и параметров качества оперативного узла учета сырой нефти (ОУУН) Компании КанБайкал Резорсез Инк, в точке подключения УДР ЦПС ООО «ЗМБ»» Разработана и аттестована 18.08.2011 г. ФБУ «Тюменский ЦСМ», г. Тюмень.

Нормативные документы, устанавливающие требования к СИКНС оперативного узла учета Компании КанБайкал Резорсез Инк, расположенного в точке подключения УДР ЦПС ООО «ЗМБ»

-    ГОСТ Р 8.615-2005 ГСИ Измерения количества извлекаемой из недр нефти и нефтяного газа. Общие метрологические и технические требования;

-    ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем.

Основные положения.

Рекомендации к применению

-    товарообменные операции.
