Трансформатор напряжения ЗВТМ-10, 50374-12

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ Трансформаторы напряжения 3ВТМ-10 Назначение средства измерений

Трансформаторы напряжения 3ВТМ-10 (далее по тексту - трансформаторы) предназначены для передачи сигнала измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических установках переменного тока промышленной частоты.

Трансформаторы устанавливаются в комплектные распределительные устройства электрических подстанций и являются комплектующими изделиями.

Описание

Принцип действия трансформаторов напряжения основан на преобразовании посредством электромагнитной индукции переменного тока одного напряжения в переменный ток другого напряжения при неизменной частоте и без существенных потерь мощности. Трансформаторы напряжения относятся к классу масштабных измерительных преобразователей электрических величин.

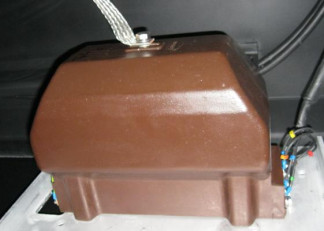

Трансформаторы напряжения - электромагнитные, с литой изоляцией.

По принципу конструкции - опорные. Трансформаторы представляют собой блок, состоящий из магнитопровода и трех обмоток: одной первичной и двух вторичных, который залит компаундом на основе эпоксидной смолы.

Высоковольтный вывод «А» первичной обмотки расположен в верхней части корпуса и выполнен в виде контакта с резьбой М10.

Выводы вторичных обмоток и заземляемый вывод первичной обмотки выполнены в виде болтов М6 и помещены в контактной коробке, закрепленной на основании и закрываемой съемной крышкой. Для крепления в месте установки на опорной поверхности трансформаторов имеются отверстия под болты М10.

Рабочее положение трансформаторов в пространстве - любое. В верхней части корпуса трансформаторы имеют табличку технических данных.

Трансформаторы относятся к не ремонтируемым и не восстанавливаемым изделиям.

Первичные и вторичные обмотки залиты компаундом, который обеспечивает основную изоляцию и формирует корпус трансформатора. Выводы первичной обмотки выведены на верхнюю часть литого корпуса в виде контактных площадок с двумя отверстиями для болтов М12. Вторичные обмотки выведены в литую коробку для зажимов, закрытую пластмассовой крышкой и расположенную у основания трансформатора на узкой боковой стенке. Крышка,

закрывающая зажимы, пломбируется для исключения несанкционированного доступа. Для подсоединения наконечников проводов зажимы имеют винты М5.

Опорная рама трансформатора литая, с отверстиями для крепления болтами М10. На раме расположен зажим заземления под болт М8.

Рабочее положение трансформаторов в пространстве - любое. На боковой стенке корпуса трансформаторы имеют табличку технических данных.

Технические характеристики

Таблица 1 - Характеристики трансформаторов

Знак утверждения типа

Знак утверждения типа наносится методом трафаретной печати на табличку технических данных трансформатора и типографским способом на титульный лист паспортов.

Комплектность

Поверка

осуществляется по ГОСТ 8.216-88 «ГСИ. Трансформаторы напряжения. Методика поверки». Средства поверки: трансформатор напряжения измерительный лабораторный НЛЛ-15 (кл. т. 0,05), прибор сравнения КНТ-03 (± 0,001 %; ± 0,1 мин); магазин нагрузок МР3025 (± 4 %).

Сведения о методах измерений

Сведения о методиках (методах) измерений приведены в паспорте.

Нормативные и технические документы, устанавливающие требования к трансформаторам напряжения 3ВТМ-10:

1.    ГОСТ 1983-2001 «ГСИ. «Трансформаторы напряжения. Общие технические условия».

2.    ГОСТ 8.216-88 «ГСИ. Трансформаторы напряжения. Методика поверки».

3.    Техническая документация фирмы «ЗАВН-Добрич», Болгария.

Рекомендации к применению

-    осуществление торговли и товарообменных операций;

-    при выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
