Государственный реестр средств измерений

Радиометры радона интегральные Radon Scout/Radon Scout Plus (РГА-1100/РГА-1100 Плюс), 50383-12

50383-12
Радиометры радона интегральные Radon Scout/Radon Scout Plus (РГА-1100/РГА-1100 Плюс) (далее - радиометр) предназначены для измерений объемной активности радона (Rn-222) в воздухе.
Карточка СИ
Номер в госреестре 50383-12
Наименование СИ Радиометры радона интегральные
Обозначение типа СИ Radon Scout/Radon Scout Plus (РГА-1100/РГА-1100 Плюс)
Изготовитель "SARAD GmbH", Германия
Год регистрации 2012
Срок свидетельства 23.06.2027
МПИ (интервал между поверками) 2 года
Описание типа скачать
Методика поверки скачать

Назначение

Радиометры радона интегральные Radon Scout/Radon Scout Plus (РГА-1100/РГА-1100 Плюс) (далее - радиометр) предназначены для измерений объемной активности радона (Rn-222) в воздухе.

Описание

Принцип действия радиометров основан на регистрации дочерних продуктов распада радона альфа-спектрометрическим методом в высоковольтной измерительной камере с кремниевым детектором при поступлении радона в измерительную камеру путем диффузии. Электрические импульсы, образующиеся под воздействием альфа-частиц на детекторе, усиливаются предусилителем, поступают на вход аналогово-цифрового преобразователя и обрабатываются встроенным процессором. Результаты измерений циклически сохраняются в энергонезависимой памяти в хронологическом порядке с фиксацией времени измерений.

Конструктивно радиометр выполнен в виде переносного малогабаритного прибора с батарейным питанием в металлическом корпусе. На лицевой панели размещен разъем RS232 для подключения к компьютеру. Питание прибора осуществляется от двух батарей (аккумуляторов) типа D (LR20) напряжением 1,5 (1,2) В.

Радиометры выпускаются в двух модификациях Radon Scout (РГА-1100) и Radon Scout Plus (РГА-1100 Плюс). Модификация Radon Scout Plus (РГА-1100 Плюс). отличается: возможностью фиксации температуры воздуха, относительной влажности и атмосферного давления; большей емкостью памяти для сохранения результатов измерений (до 2047 измерений, у модификации Radon Scout (РГА-1100) - 672); возможностью питания от сети через адаптер; наличием жидкокристаллического дисплея для индикации результатов измерений.

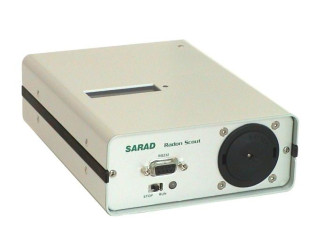

Внешний вид радиометров и схема пломбировки от несанкционированного доступа приведены на рисунке 1.

Программное обеспечение

Программное обеспечение (ПО) радиометров предназначено для настройки радиометров, считывания, сохранения и отображения результатов измерений.

Идентификационные данные (признаки) значимого программного обеспечения приведены в таблице 1.

Таблица 1

Наименование

ПО

Идентификационное наименование ПО

Номер версии (идентификационный номер) ПО

Цифровой идентификатор ПО (контрольная сумма исполняемого кода)

Алгоритм вычисления цифрового идентификатора ПО

Radоn Vision

Radоn Vision

4.0.8

-

-

Защита ПО от непреднамеренных и преднамеренных изменений соответствует уров

ню А по МИ 3286-2010.

Технические характеристики

Метрологические и технические характеристики радиометров приведены в таблице 2.

Таблица 2

Наименование характеристики

Значение характеристики

Диапазон измерений объемной активности радона, Бк/м3

от 2 до 2 106

Пределы допускаемой относительной погрешности измерений, %

± 30

Наработка на отказ, ч

не менее 10000

Рабочие условия эксплуатации: температура окружающего воздуха, °С относительная влажность воздуха, %

от минус 10 до 40 до 100 (без конденсата)

Г абаритные размеры (длина ширина высота), мм, не более

175 х 135 х 55

Масса, кг, не более

0,8 (включая батареи)

Знак утверждения типа

Знак утверждения типа средства измерений наносится на лицевую панель в виде наклейки, а также на титульный лист руководства по эксплуатации типографским способом.

Комплектность

Комплект поставки радиометров приведен в таблице 3.

Таблица 3

Наименование

Количество

1 Радиометр радона интегральный Radon Scout (РГА-1100) или Radon Scout Plus (РГА-1100 Плюс).

1 шт.

2 Диск с программным обеспечением «Radоn Vision»

1 шт.

3 Руководство по эксплуатации

1 шт.

4 Сетевой кабель

1 шт.

Поверка

осуществляется в соответствии с документом «Инструкция. Радиометры радона интегральные Radon Scout/ Radon Scout Plus (РГА-1100/ РГА-1100 Плюс) Методика поверки. СДЭТ002012.002 МП», утвержденным руководителем ГЦИ СИ ФГУП «ВНИИФТРИ» в июне 2012 г.

Основные средства поверки:

-    радоновая камера объемом не менее 15 м3 с эманирующим источником, представляющим собой урановую руду, помещенную в пластиковый сосуд и обеспечивающую создание

2    3    5    3

в радоновой камере ОА радона-222 в диапазоне от 1-10 Бк/м до 4-10 Бк/м ;

-    радиометр объемной активности радона эталонный AlphaGUARD, диапазон измерений объемной активности радона в воздухе от 100 Бк/м3 до 2-106 Бк/м3, пределы допускаемой относительной погрешности измерений ± 10 % при доверительной вероятности 0,95.

Нормативные документы, устанавливающие требования к радиометрам радона интегральным Radon Scout/Radon Scout Plus (РГА-1100/РГА-1100 Плюс)

1    ГОСТ 21496-89. Средства измерений объемной активности радионуклидов в газе. Общие технические требования и методы испытаний.

2    ГОСТ 8.039-79. Государственная система обеспечения единства измерений. Государственный специальный эталон и общесоюзная поверочная схема для средств измерений активности нуклидов в бета-активных газах.

3    Приказ Минздравсоцразвития России от 9 сентября 2011 года № 1034.

Рекомендации к применению

При осуществлении деятельности в области здравоохранения, охраны окружающей среды и выполнении работ по обеспечению безопасных условий и охраны труда.
