Приборы для измерения статических моментов МЕРА-ИСМ-2D, 50384-12

Назначение

Приборы для измерения статических моментов «МЕРА-ИСМ-2Б» (далее - приборы) предназначены для измерения продольного и поперечного статических моментов лопаток газотурбинных двигателей.

Описание

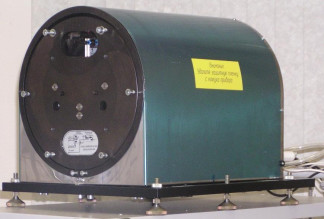

Прибор состоит из измерительного блока и персонального компьютера (ПК) с установленным программным обеспечением (ПО). Конструктивно измерительный блок состоит из основания и корпуса, внутри которого размещены рычаг с фланцем, опирающийся на три силоизмерительных датчика, каждый из которых оснащен устройством обработки результатов измерений, устройство арретирования рычага, а также грузы для проведения юстировки прибора.

Принцип действия прибора основан на преобразовании через рычаг прибора вектора момента силы, возникающего при установке лопатки газотурбинного двигателя на фланец прибора, в силу, измеряемую тремя силоизмерительными датчиками консольного типа.

Устройство обработки результатов измерений выполняет аналого-цифровое преобразование выходного сигнала каждого силоизмерительного датчика, дальнейшую обработку данных и выдает результат измерения в цифровой форме через цифровой интерфейс на ПК.

По распределению силы между датчиками и известным зависимостям распределения силы между датчиками от вектора момента силы, рассчитывается статический момент в единицах измерения (г-см) по двум взаимно перпендикулярным осям, лежащих в горизонтальной плоскости, с началом координат, совпадающим с центром фланца прибора. Причем продольная ось перпендикулярна фланцу прибора. Результаты измерений отображаются на экране монитора ПК.

Продольный статический момент рассчитывается как произведение массы лопатки на плечо, определяемое как расстояние между фланцем прибора и проекцией центра масс лопатки на продольную ось прибора.

Поперечный статический момент рассчитывается как произведение массы лопатки на плечо, определяемое как расстояние от начала координат до проекции центра масс лопатки на поперечную ось.

Результаты измерений могут быть использованы при сборке и балансировке роторов газотурбинных двигателей, компрессорных установок и т. п.

Приборы выпускаются в пяти модификациях отличающихся диапазоном измерения и дискретностью отсчета.

Обозначение модификаций:

-    0,2, для приборов с одним диапазоном измерения, максимальным измеряемым статическим моментом (НИМ) 200000 г-см и дискретностью отсчета 10 г-см;

-    0,4, для приборов с одним диапазоном измерения, максимальным измеряемым статическим моментом 400000 г-см и дискретностью отсчета 10 г-см;

-    0,2/0,4, для приборов с двумя диапазонами измерения, максимальным измеряемым статическим моментом 200000/400000 г-см и дискретностью отсчета 10/20 г-см;

-    0,6, для приборов с одним диапазоном измерения, максимальным измеряемым статическим моментом 600000 г-см и дискретностью отсчета 20 г-см;

-    0,8 для приборов с одним диапазоном измерения, максимальным измеряемым статическим моментом 800000 г-см и дискретностью отсчета 20 г-см.

Приборы имеют устройства, реализующие следующие функции:

-    установки по уровню;

-    полуавтоматической установки нуля;

-    слежения за нулем;

-    автоматического изменения дискретности отсчета;

-    компенсации статического момента, без уменьшения диапазона измерения.

Программное обеспечение

Программное обеспечение (далее - ПО) приборов установлено на ПК. ПК работает как цифровой модуль.

Структурно ПО состоит из исполняемого файла, файла предварительно установленных регулировок и драйвера прибора. Согласно МИ 3286-2010 разделение ПО на метрологически значимую и незначимую части реализовано на уровне файловой системы.

К метрологически значимым файлам относятся:

-    исполняемый файл Calibration_three_coordinate_ISM.exe;

-    файл предварительно установленных регулировок Setting.ini.

Проверка целостности исполняемого файла Calibration_three_coordinate_ISM.exe проводится расчетом контрольной суммы при запуске программы и сравнением с контрольной суммой, установленной при изготовлении прибора. При не совпадении контрольных сумм работа блокируется.

Для обеспечения очевидности любого вмешательства в файл предварительно установленных регулировок Setting.ini до следующей поверки, рассчитывается его контрольная сумма, значение которой выводится на экран ПК при запуске программы.

Для предотвращения изменения массы юстировочных грузов на корпус прибора установлена защитная пломба.

Защита ПО от непреднамеренных и преднамеренных воздействий согласно МИ 32862010 соответствует уровню «С».

Идентификационным признаком ПО служит номер версии, который отображается на экране монитора ПК, а также контрольная сумма исполняемого кода. Идентификационные данные ПО приведены в таблице 1.

Таблица 1

Технические характеристики

Метрологические и технические характеристики приведены в таблице 2.

Таблица 2

Знак утверждения типа

Знак утверждения типа наносится графическим способом на табличку, закрепленную на корпусе прибора и типографским способом на титульный лист руководства по эксплуатации.

Комплектность

Примечание. Компьютер с установленным ПО поставляется по дополнительному заказу.

Поверка

осуществляется по документу МП 50384-12 «Приборы для измерения статических моментов «МЕРА-ИСМ-2Б»». Методика поверки», утвержденному ГЦИ ФГУП «ВНИИМС» 24.04.2012.

Основные средства поверки:

-    гири, соответствующие классу точности F2 по ГОСТ 7328-2001;

-    тарировочная проставка;

-    технологическая подставка.

Сведения о методах измерений

«Приборы для измерения статических моментов «МЕРА-ИСМ-2Б». Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к приборам для измерения статических моментов

1. Технические условия ТУ 4343-007-49290937-2011.
