| Номер в госреестре | 50385-12 |
| Наименование СИ | Модули многофункциональные |
| Обозначение типа СИ | SIWAREX |
| Изготовитель | "Siemens AG", Германия |
| Год регистрации | 2012 |
| Срок свидетельства | 07.06.2022 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Модули многофункциональные SIWAREX (далее по тексту - модули) предназначены для измерения электрического аналогового выходного сигнала тензорезисторных датчиков.
Принцип действия модулей основан на усилении и преобразовании напряжения разбаланса моста тензорезисторных датчиков в цифровой или аналоговый сигнал.
Модули имеют последовательные интерфейсы для подключения удалённых цифровых индикаторов и подключения к компьютеру.
Встроенный цифровой фильтр позволяет компенсировать колебания сигнала.
Модули выпускаются в модификациях CF, CS, U, FTA, FTC, MS, M.

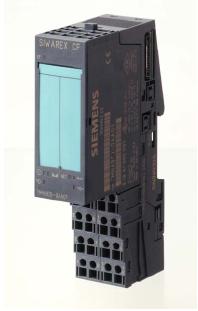

Общий вид модулей и место нанесения знака поверки представлены на рисунке 1.
Место нанесения знака поверки
CF
MS
Основные метрологические и технические характеристики модулей многофункциональных SIWAREX представлены в таблицах 1 - 2.
Таблица 1 - Основные метрологические и технические характеристики модулей
| многофункциональных SIWAR | EX модификаций CF, CS, FTA, FTC | ||
| Характеристика | Значение | ||
| SIWAREX CF | SIWAREX CS | SIWAREX FTA SIWAREX FTC | |
| Диапазоны измерения рабочего коэффициента передачи тензорезисторных датчиков, мВ/В | 0 - 1 0 - 2 0 - 4 | 0 - 1 0 - 2 0 - 4 | 0 - 1 0 - 2 0 - 4 |
| Сигнал на выходе | 14 бит + 1 бит знак | 16 бит | 24 бит 0/4 - 20 мА |
| Количество измерительных каналов | 1 | 1 | 1 |
| Параметры тензорезисторных датчиков: - напряжение питания, В - ток, мА, не более - сопротивление нагрузки по цепи питания датчиков, Ом | 6 24 250 - 4500 | 6 68 40 - 4010 (87 - 4010)1 | 10,2 184 56 - 4010 (87 - 4010)1 |
| Пределы допускаемой основной приведенной погрешности измерения рабочего коэффициента передачи (РКП), % | ± 0,15 | ± 0,05 | ± 0,012 ± 0,0053 ± 0,54 |
| Пределы допускаемой дополнительной приведенной погрешности измерения РКП, %/10°С | ± 0,02 | ± 0,01 | ± 0,033 |
| Длина линии связи между модулем и тензодатчиком, м, не более | 300 | 1000 | 1000 |
| Напряжение питания, В | 20,4 - 28,8 | 20,4 - 28,8 | 20,4 - 28,8 |
| Потребляемая мощность, Вт | 2,5 | 5 | 7,5 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % | 0 - плюс 605 0 - плюс 406 15 - 95 | минус 10 - плюс 605 минус 10 - плюс 406 15 - 95 | минус 10 - плюс 605 минус 10 - плюс 406 5 - 95 |
| Г абаритные размеры (длинахширинахвысота), мм | 30х80х50 | 30х80х50 | 80х125х130 |
| Масса, кг, не более | 0,075 | 0,075 | 0,6 |
Примечания
1 - искробезопасное исполнение;
2 - для диапазона 1 мВ/В;
3 - для диапазонов 2/4 мВ/В;
4 - для аналогового выхода;
5 - при вертикальной установке;
6 - при горизонтальной установке.
| Характеристика | Значение | ||
| SIWAREX U | SIWAREX MS | SIWAREX M | |
| Диапазоны измерения рабочего коэффициента передачи тензорезисторных датчиков, мВ/В | 0 - 1 0 - 2 0 - 4 | 0 - 1 0 - 2 0 - 4 | 0 - 1 0 - 2 0 - 4 |
| Сигнал на выходе | 16 бит | 16 бит | 19 бит |
| Количество измерительных каналов | 1 или 2 | 1 | 1 |
| Параметры тензорезисторных датчиков: - напряжение питания, В - ток, мА, не более - сопротивление нагрузки по цепи питания датчиков, Ом | 6 1801; 1202 40 - 4010 (87 - 4010)3 | 6 150 40 - 4010 (87 - 4010)3 | 10,2 180 60 - 4010 (87 - 4010)3 |
| Пределы допускаемой основной приведенной погрешности измерения рабочего коэффициента передачи (РКП), % | ± 0,05 | ± 0,05 | ± 0,01 ± 0,154 |
| Пределы допускаемой дополнительной приведенной погрешности измерения РКП, %/10°С | ± 0,01 | ± 0,02 | ± 0,02 |
| Длина линии связи между модулем и тензодатчиком, м, не более | 1000 | 500 | 1000 |
| Напряжение питания, В | 20,4- 28,8 | 20,4 - 28,8 | 20,4 - 30,2 |
| Потребляемая мощность, Вт | 3,61; 5,82 | 5 | 6 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % | 0 - плюс 605 0 - плюс 406 15 - 95 | 0 - плюс 555 0 - плюс 456 15 - 95 | минус 10 - плюс 605 минус 10 - плюс 406 5 - 95 |
| Г абаритные размеры (длинахширинахвысота), мм | 40х125х130 | 71,2х80х62 | 80х125х130 |
| Масса, кг, не более | 0,275 | 0,165 | 0,6 |
Примечания
1 - для одноканального модуля;
2 - для двухканального модуля;
3 - искробезопасное исполнение;
4 - для аналогового выхода;
5 - при вертикальной установке;
6 - при горизонтальной установке.
Знак утверждения типа наносят на лицевую панель модулей методом трафаретной печати и на титульный лист руководства по эксплуатации типографским способом.
В комплект поставки входят:
- модуль многофункциональный SIWAREX 1 шт.
- руководство по эксплуатации 1 экз.
- методика поверки МП ТИнТ № 41-2012 1 экз.
осуществляется по документу МП ТИнТ № 41-2012 «Модули многофункциональные SIWAREX. Методика поверки», утвержденному ГЦИ СИ ООО «ТестИнТех» в апреле 2012 г.
Перечень основных средств, применяемых при поверке:
- калибратор универсальный FLUKE 5520A
диапазон воспроизведения напряжения постоянного тока: 0 - 329,9999 мВ;
предел допускаемой абсолютной погрешности воспроизведения (DU): ± (0,000015-U + 1,5 мкВ);
- мультиметр цифровой прецизионный 8508А диапазон измерения силы постоянного тока: 0 - 20 мА;
предел допускаемой абсолютной погрешности измерения (AI): ± (0,000014-1 + 0,04 мкА)
Методы измерений с помощью модулей многофункциональных SIWAREX указаны в документе «Модули многофункциональные SIWAREX. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к модулям многофункциональным SIWAREX
ГОСТ 22261-94 «Средства измерения электрических и магнитных величин. Общие технические условия».
Модули многофункциональные SIWAREX. Руководство по эксплуатации.
Вне сферы государственного регулирования.
| Зарегистрировано поверок | 16 |
| Поверителей | 3 |
| Актуальность данных | 07.12.2024 |
