Весы бункерные ВБС, 50386-12

Назначение

Весы «ВБС» предназначены для статического взвешивания массы сыпучих материалов.

Описание

Принцип действия весов основан на преобразовании действующей на весы силы, создаваемой взвешиваемым грузом, в деформацию упругих элементов весоизмерительных датчиков с наклеенными тензорезисторами, в которых происходит изменение электрического сигнала под воздействием этой деформации. Сигналы от датчиков преобразуются в цифровые при помощи индикатора и результат взвешивания в единицах массы отображается на дисплее последнего.

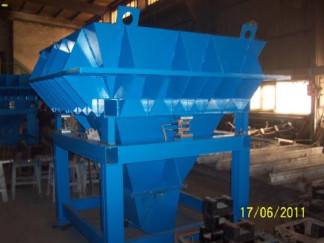

Весы состоят из грузоприемного устройства (по тексту - ГПУ), включающего в себя грузоприемный бункер, установленный на три узла встройки датчиков, находящихся на опорной раме, и индикатора.

В весах применяются датчики типа ВБА фирмы «CAS Corporation Ltd», Р. Корея (Госреестр № 31531-06) или датчики типа HLC фирмы «Hottinger Baldwin Messtechnik (GmbH)», Германия (Госреестр № 21177-07).

В весах используются индикаторы WE2110 фирмы «Hottinger Baldwin Messtechnik (GmbH)», Германия (Госреестр №20785-09) или И-6000А фирмы «CAS Corporation Ltd», Р. Корея (Госреестр №17605-06), которые устанавливаются в помещении весовой.

Весы выпускаются в различных модификациях, отличающихся нормируемыми метрологическими характеристиками, габаритными размерами, а также используемыми типами датчиков и индикаторов и имеют обозначение:

ВБС-Х-Х-Х-Х-Х

I-тип датчика (BSA или HLC)

-тип индикатора (CI или WE)

-объем грузоприемного бункера, м3

-поверочное деление е, кг

-максимальная нагрузка Мах, т

-название весов

Программное обеспечение

Индикаторы WE2110 и CI-6000A имеют встроенное программное обеспечение (далее ПО), которое идентифицируется по номеру версии ПО. Номер версии ПО для индикатора WE2110 высвечивается на дисплее при каждом запуске индикатора, а для индикатора CI-6000A номер версии кратковременно высвечивается на дисплее при калибровке.

Несанкционированный доступ к метрологически значимому ПО предотвращается путем использования переключателя в режим настроек на корпусе индикатора, доступ к которому пломбируется, а также для индикатора WE2110 вводится пароль.

На индикаторах CI-6000А и WE2110 пломба ставится на винт безопасности (скрывающий этот переключатель) на лицевой панели справа от вспомогательной клавиатуры.

Место пломбирования индикаторов представлено на рисунке 2.

Рис. 2 Место пломбирования индикаторов С1-6000А и WE2110 Идентификационные данные ПО представлены в таблице 1.

Таблица 1

Защита ПО от преднамеренных и непреднамеренных изменений соответствует уровню

«А» по МИ 3286-2010.

Технические характеристики

Класс точности по ГОСТ Р 53228...................................................................................средний (III)

Значения максимальной нагрузки Мах, минимальной нагрузки Min, поверочного деления (е), действительной цены деления (d), числа поверочных делений (n), интервалов взвешивания и пределов допускаемой погрешности приведены в таблице 2.

Таблица 2

Пределы допускаемой погрешности в эксплуатации равны удвоенному значению пределов допускаемых погрешностей при поверке

Объем грузоприемного бункера, м3...............................................................................от 0,05 до 3,0

Габаритные размеры ГПУ, мм:

-    длина............................................................................................................................от 300 до 3500

-    ширина........................................................................................................................от 300 до 2500

-    высота..........................................................................................................................от 500 до 2500

Масса ГПУ не более, кг................................................................................................от 100 до 2000

Потребляемая мощность не более, В-А.......................................................................................1000

Электрическое питание весов:

-    напряжение, В...............................................................................................................220 (+22/-33)

-    частота, Гц...............................................................................................................................50 (±1)

Диапазон рабочих температур весов:

-    ВБС- Х-Х-Х-Х-BSA......................................................................от минус 10 до плюс 40°С

-    ВБС- Х-Х-Х-Х-HLC................................................................................от минус 30 до плюс 50°С

Диапазон рабочих температур индикатора.................................от минус 10 до плюс 40°С

Вероятность безотказной работы весов за 2000 часов...............................................................0,92

Срок службы весов не менее, лет.....................................................................................................10

Знак утверждения типа

Знак утверждения типа наносится методом штемпелевания на маркировочную табличку, расположенную на боковой поверхности ГПУ, и типографским способом на Руководство по эксплуатации в левом верхнем углу титульного листа.

Комплектность

В комплект поставки входят:

1    Весы бункерные «ВБС».

2    Руководство по эксплуатации весов, совмещенное с паспортом АЖЕ 2.799.010 РЭ.

3    Руководство на индикатор.

Поверка

осуществляется по ГОСТ Р 53228-2008 «Весы неавтоматического действия. Метрологические и технические требования. Испытания», Приложение Н.

Сведения о методах измерений

Описание

Нормативные документы, устанавливающие требования к весам бункерным «ВБС»

1    ГОСТ Р 53228-2008 «Весы неавтоматического действия. Метрологические и технические требования. Испытания»;

2    ГОСТ 8.021-2005 «ГСИ. Государственная поверочная схема для средств измерения массы».

Рекомендации к применению

Осуществление торговли и товарообменных операций, выполнение государственных учетных операций.
