Датчики весоизмерительные тензорезисторные ВРП, 50387-12

Датчики весоизмерительные тензорезисторные ВРП Назначение средства измерений

Датчики весоизмерительные тензорезисторные ВРП (далее - датчики) предназначены для измерения и преобразования действующей на датчик силы тяжести взвешиваемого объекта в аналоговый нормированный электрический сигнал.

Описание

Принцип действия датчика основан на изменении электрического сопротивления тен-зорезисторов, соединенных в мостовую схему, при их деформации, возникающей в местах наклейки тензорезисторов к упругому элементу датчика под действием прилагаемой нагрузки. Изменение электрического сопротивления вызывает разбаланс мостовой схемы и появление в диагонале моста электрического сигнала, изменяющегося пропорционально нагрузке.

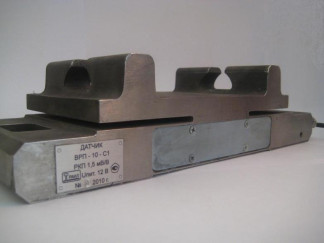

Датчики состоят из упругого элемента, изготовленного из специальных марок нержавеющей легированной стали, тензорезисторов, соединенных по мостовой схеме, и элементов термокомпенсации и нормирования. Место наклейки тензорезисторов и расположение элементов термокомпенсации и нормирования загерметизировано.

Направление измеряемой силы - сжатие.

Обозначение датчиков ВРП - 10,0 - С1

ВРП - обозначение типа;

10,0 - обозначение максимальной нагрузки;

С1 - класс точности.

Класс точности по ГОСТ Р 8.726-2010............................................................С1

Максимальная нагрузка (Emax), т .......................................................8, 10, 15, 20

Минимальная нагрузка (Emin), кг ............................................................... 200

Число поверочных интервалов (n) .............................................................. 1000

Коэффициент распределения (pLC)...............................................................0,7

Минимальный поверочный интервал датчика (vmin).................................Emax /7000

Номинальный относительный выходной сигнал, мВ/В ...............1,5 ± 0,5%; 1,0±0,5%

Пределы допускаемой погрешности (mpe) приведены в таблице 1

Таблица 1

Предел допустимой нагрузки ELim , % от Emax ......................................................150

Диапазон напряжения питания, В ........................................................от 5 до 12

Входное сопротивление, Ом ................................................................700 ± 10

Выходное сопротивление, Ом ...............................................................700 ± 4

Диапазон рабочих температур, °С ...........................................от минус 40 до + 50

Габаритные размеры датчиков

длина х ширина, мм .........................................................................370 х 140

высота, мм........................................................................................92 -110

Масса, не более, кг...................................................................................20

Кабель.......................................6-ти жильный, экранированный, диаметр 6-10 мм

Материал....................................................... нержавеющая легированная сталь

Классификация по влагоустойчивости ..........................................................СН

Степень защиты по ГОСТ 14254 ...............................................................IP 67

Значение вероятности безотказной работы за 2000 ч........................................0,94

Средний срок службы, лет, не менее .............................................................10

Знак утверждения типа

Знак утверждения типа наносится на титульный лист Руководства по эксплуатации ВРП.001.000 РЭ в левой верхней части типографическим способом и на маркировочную табличку, расположенную на корпусе датчика, фотохимическим способом.

Комплектность

1 шт. 1 экз.

Датчик...................................................

Руководство по эксплуатации ВРП.001.000 РЭ Паспорт ВРП.001.000 ПС ..........................

1 экз.

Поверка

осуществляется по ГОСТ Р 8.726-2010 «Датчики весоизмерительные. Технические требования. Методы испытаний», Приложение В.

Основное поверочное оборудование: силовоспроизводящие установки 1-го разряда по ГОСТ Р 8.663-2009 с пределами допускаемых доверительных границ относительной погрешности 5 =

0,02% и с пределами измерений (0,2 - 20) т, гири класса точности М1 ГОСТ 7328-2001, показывающий измерительный прибор класса точности 0,03.

Сведения о методах измерений

Описание

Нормативные и технические документы, устанавливающие требования к датчикам тен-зорезисторным весоизмерительным ВРП

1    ГОСТ 8.021-2005 «Государственная поверочная схема для средств измерения массы»;

2    ГОСТ Р 8.726-2010 «Датчики весоизмерительные. Технические требования. Методы испытаний»;

3    ГОСТ Р 8.663-2009 «Государственная поверочная схема для средств измерения силы»

Рекомендации к применению

Осуществление торговли и товарообменных операций, выполнение государственных учетных операций.
