Динамометры электронные ДЭЛ-140, 50388-12

Назначение

Динамометры электронные ДЭЛ-140 (далее - динамометры) предназначены для измерения и регистрации механических нагрузок (силы натяжения) на канатах спускоподъемных установок.

Описание

Принцип действия динамометров основан на следующем.

Сила натяжения каната, закрепленного с перегибом между роликами в прорезях и дугообразным ложементом в середине датчика нагрузки ДН130, вызывает в его рабочем теле механические деформации, которые с помощью тензометрического моста преобразуются в пропорциональный этим деформациям электрический сигнал с учетом данных калибровки, внесенной в энергонезависимую память микроконтроллера, размещенного в корпусе датчика. Конечный результат измерений преобразуется в цифровой код и передается по линии связи для визуального отображения измеренной информации на модуль индикации МИ-140 (МИ-140С) или дальнейшего использования - на модуль управления МУ-140. Передача измерительной и управляющей информации по кабелю связи осуществляется по интерфейсу RS-485 с использованием стандартного протокола MODBUS.

Динамометры электронные ДЭЛ-140 конструктивно состоят из модуля управления МУ-140, модуля индикации МИ-140 (МИ-140С), датчика нагрузки ДН130 и пульта выносного.

Модификации динамометров отличаются диаметрами каната, на который устанавливаются датчики нагрузки ДН130, где НИИ - наибольший предел измерений (таблица 1):

Таблица 1

Модули управления МУ-140 состоят из следующих функциональных узлов:

-    цифровой платы с процессором, включающей в себя схемы цифровой и шкальной индикации, клавиатуры, канала связи на базе последовательного интерфейса RS-485, схемы включения аварийного сигнала, схемы автоматического управления яркостью индикаторов;

-    платы питания, вырабатывающей напряжения, необходимые для питания приборов в составе динамометров, включающей в себя предохранители, цепи электронной защиты, фильтры питания, непосредственно импульсный блок питания, обеспечивающий гальваническую развязку от входных цепей,

-    узла блокировки, включающего в себя электронные ключи включения звуковой сигнализации и управления пневмоклапаном блокировки тормоза лебедки;

-    съемного электронного модуля памяти, обеспечивающего регистрацию контролируемых технологических параметров;

-    системной Data Flash (так называемым «черным ящиком»);

-    модуля передачи данных (по дополнительному заказу).

Модули индикации МИ-140 и МИ-140С имеют корпус коробчатой формы, изготовленный из алюминиевого сплава, который закрывается стеклом с бронирующей пленкой.

Дисплеи модулей индикации МИ-140 (цифровой) выполнены на семисегментных светодиодных матрицах с повышенной светоотдачей.

Модули индикации МИ-140С (стрелочно-цифровой) имеют циферблат со стрелкой, приводимой и управляемой слаботочным шаговым электродвигателем. Показания стрелки дублируются на четырех семисегментных светодиодных матрицах.

Модули индикации МИ-140 и МИ-140С имеют встроенное микропроцессорное управление, цифровой канал RS-485 для связи с модулями управления МУ-140 и схемы стабилизированного питания, искрозащитные цепи на вводе электропитания модулей.

Датчики нагрузки ДН130 состоят из массивного стального корпуса со встроенным тензорезисторным мостом, источника опорного напряжения, микроконтроллера, преобразователя величины измеренного значения натяжения каната из аналогового электрического сигнала в цифровой код для передачи по линии связи или дальнейшего использования в системе автоматизированного управления технологическим процессом.

Пульт выносной имеет корпус из прочной пластмассы с двумя кнопками переключения возможных рабочих режимов. С помощью кабеля связи пульт выносной функционально соединяется с модулем индикации МИ-140С.

Приборы в составе динамометров электронных ДЭЛ-140 имеют исполнение, обеспечивающее уровень и вид взрывозащиты по ГОСТ 12.2.020-76, ГОСТ Р 51330.0-99:

-    модули управления МУ -140    [Exib] ПВ;

-    датчики нагрузки ДН130    1ExibIIBT3;

-    модули индикации МИ-140 и МИ-140С    1ExibIIBT3

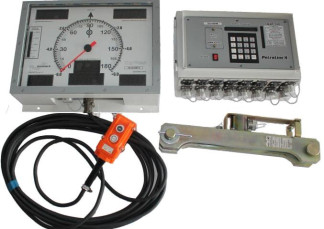

Фотография общего вида динамометров приведена на фото 1.

Программное обеспечение

Описание

1)    ПО микроконтроллера датчика нагрузки ДН130. Данное ПО является встроенным. Выполняет следующие функции:

-    инициализация периферийных модулей, расположенных на кристалле микроконтроллера (АЦП, ЦАП, интерфейс RS-485);

-    измерение сигналов тензометрического моста;

-    преобразование сигналов АЦП в стандартные единицы измерений Н (ньютон) и сохранение результата;

-    обработка сообщений протокола MODBUS RTU/ASCII;

-    вычисление и сохранение контрольной суммы исполняемого кода;

-    сохранение и защита от изменения калибровочных данных в энергонезависимой памяти микроконтроллера.

2)    ПО модуля управления МУ-140. Данное ПО является встроенным. Выполняет следующие функции:

-    считывание данных с датчика нагрузки ДН130 по протоколу MODBUS;

-    хранение результатов измерений в энергонезависимой памяти;

-    отображение результатов измерения на выносном индикаторе;

-    передачу сохранённых данных по каналам GPRS, Ethernet посредством протокола

TCP/IP.

3)    ПО «Система отчетов о результатах измерений». Данное ПО работает под управлением операционной системы Windows на базе персонального компьютера. Выполняет следующие функции:

-    накопление информации по измерениям, бригадам, приборам в базе данных (далее

- БД);

-    создание/восстановление резервных копий БД;

-    сохранение информации в нескольких БД;

-    обмен измерениями между программами «подразделение» и «центр»;

-    получение данных сохраненных в модуле управления МУ-140;

-    графическое представление сохраненных данных;

-    создание и печать отчетов.

_Идентификационные данные программного обеспечения:_

Влияние программного обеспечения на метрологические характеристики СИ:

- дополнительная погрешность, вносимая ПО, составляет 5=0,098 %.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений в соответствии с МИ 3286-2010 - С.

Технические характеристики

Диапазон измеряемых усилий натяжения каната динамометра (с учетом коэффициента талевой системы спускоподъемной установки), кН:    0 - 7200

Коэффициент талевой системы (N), устанавливаемый в модуле управления МУ-140, соответствующий параметрам спускоподъемной установки:    1,2,4,6,8,10,12,14, 16,18

Диаметр каната, мм:    16-38

Предел допускаемой приведенной погрешности измерения нагрузки (силы натяжения), в % от НПИ:    ±3,0

Порог реагирования, кН, не более:    1

Цена деления выдаваемого в цифровом коде для индикации величины нагрузки (силы натяжения), кН:    1

Разрядность величин, выдаваемых в цифровом коде по стандартному интерфейсу RS-485, единиц:    4

Предельно допустимая величина нагрузки (силы натяжения), после снятия которой сохраняются метрологические характеристики динамометров, в % от НПИ: 120 Емкость модуля памяти, Мб:    1024

Параметры электрического питания динамометров:

-    напряжение постоянного тока, В:    23...27

-    максимальная потребляемая мощность, Вт, не более:    9 Диапазон рабочих температур, °С: от минус 40 до +50 Относительная влажность воздуха при +35 °С, %, не более: 98 Максимальная длина универсальной линии связи приборов в составе динамометров,

м, не более:    50

Габаритные размеры приборов в составе динамометров представлены в таблице 2.

Таблица 2

Масса приборов в составе динамометров представлена в таблице 3.

Таблица 3

Динамометры в упаковке для транспортирования должны выдерживать без повреждения:

-    тряску с ускорением 30 м/с при частоте ударов от 10 до 120 ударов в минуту;

-    температуру от минус 50 до плюс 50 °С;

-    относительную влажность (95±3) % при температуре 35 °С.

Вероятность безотказной работы за 10000 час:    0,95

Полный средний срок службы, лет:    8

По устойчивости к климатическим воздействиям приборы в составе динамометров соответствуют исполнению УХЛ по ГОСТ 15150 (Д3 по ГОСТ 52931-2008).

Наружная оболочка приборов в составе динамометров обеспечивает степень защиты по ГОСТ 14254, не ниже IP54.

Знак утверждения типа

Знак утверждения типа наносится на титульный лист эксплуатационной документации и на табличку модулей управления МУ-140 в составе динамометров электронных ДЭЛ-140, расположенных на их корпусе.

Способ нанесения знака утверждения типа на эксплуатационную документацию -типографский, на табличку модулей управления МУ-140 - фотохимическое печатание (штемпелевание) или другим способом.

Комплектность

В комплект поставки динамометров входят:

-    модуль управления МУ-140;

-    модуль индикации МИ-140 или МИ-140С - по специальному заказу;

-    датчик нагрузки ДН130;

-    кабель связи универсальный (количество и длина - по специальному заказу);

-    пульт выносной;

-    паспорт;

-    формуляр;

-    руководство по эксплуатации;

-    методика поверки;

-    блок автономного источника постоянного электрического тока питания - по специальному заказу;

-    программное обеспечение «Система отчетов о результатах измерений»;

-    тара упаковочная.

Поверка

осуществляется по методике «Рекомендация. ГСИ. Динамометры электронные ДЭЛ-140. Методика поверки ПЛА140.000.100.100МП», утвержденной ГЦИ СИ ФБУ «Государственный региональный центр стандартизации, метрологии и испытаний в Республике Татарстан» 29 марта 2012 года.

Перечень основных средств поверки (эталонов), применяемых для поверки динамометров электронных ДЭЛ-140:

-    машина эталонная силозадающая универсальная МЭС-500У с приведенной погрешностью ± 0,025 %.

Сведения о методах измерений

Методы измерений содержатся в руководстве по эксплуатации ПЛА140.000.100.100РЭ.

Нормативные и технические документы

1    ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия».

2    ГОСТ Р 8.663-2009 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений силы».

3    Технические условия ТУ 4389-002-56347017-2012 «Динамометры электронные ДЭЛ-140».

Рекомендации к применению

Осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта
