Весы электронные АВТ, 50389-12

Назначение

Весы электронные АВТ (далее - весы) предназначены для определения массы различных грузов.

Описание

Конструктивно весы состоят из грузоприемного устройства и индикатора (выносного или на стойке). ГПУ, в свою очередь, состоит из грузопередающего устройства и весоизмерительного устройства с весоизмерительными датчиками (от одного до четырех).

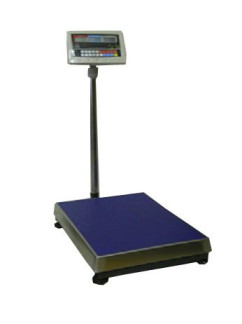

Общий вид весов и индикатора приведен на рисунке 1 и 2.

Весы АВТ-семейство 1    Весы АВТ -семейство 2

Рисунок 2 - Индикатор

Весы снабжены следующими устройствами (в скобках указаны соответствующие пункты ГОСТ Р 53228-2008):

-    устройство полуавтоматической установки нуля ( Т.2.7.2.2);

-    устройство выборки массы тары (устройство взвешивания тары) (Т.2.7.4.2);

-    устройство предварительного задания массы тары (Т.2.7.5);

-    устройство слежения за нулем (Т.2.7.3);

-    устройство первоначальной установки нуля (Т.2.7.2.4);

-    устройство установки по уровню (Т.2.7.1).

Весы снабжены следующими функциями:

-    подсчет количества покупок;

-запоминание цены товара (3 ячейки);

-    суммирование результатов измерений;

-    сигнализация о перегрузке весов.

Принцип действия весов основан на преобразовании деформации упругого элемента весоизмерительного тензорезисторного датчика, возникающей под действием силы тяжести взвешиваемого груза в аналоговый электрический сигнал, изменяющийся пропорционально его массе. Далее электрический сигнал поступает на вход электронного преобразователя, который обрабатывает измерительную информацию и выводит на дисплей измеренное значение массы груза.

Обозначение модификаций весов АВТ имеет вид АВТ-Х1Х2Х3Х4, где:

Х1 - наибольший предел взвешивания;

Х2— количество датчиков (1 или 4);

Х3- количество табло индикации (1 или2);

Х4- тип индикации: С - светодиодная, Ж - жидкокристаллическая.

Весы с максимальной нагрузкой 15-30кг имеют двустороннее табло (семейство 1), весы с максимальной нагрузкой 60-6000кг - одностороннее табло (семейство 2).

На маркировочной табличке весов указывают:

-    обозначение типа весов;

-    класс точности (III);

-    значения Max (Max;), Min, e (e;);

-    торговую марку изготовителя и его полное наименование;

-    торговую марку или полное наименование представителя изготовителя для импортируемых весов;

-    серийный номер;

-    знак утверждения типа;

Знак поверки в виде наклейки наносится на лицевую панель индикатора.

Весы пломбируются мастичной пломбой, наносимой на место установки крепежного винта На днище весов (семейство 1) или на задней стенке индикатора (семейство 2).

Место нанесения мастичной пломбы показано на рис.3

Место нанесения мастичной пломбы Рисунок 3 - Место пломбировки весов

Программное обеспечение (далее - ПО) весов является встроенным и метрологически значимым.

Защита от несанкционированного доступа к ПО, настройкам и данным измерений обеспечивается защитной пломбой, которая находится на задней панели индикатора весов или на дне весоизмерительного устройства.. Кроме того, изменение ПО невозможно без применения специализированного оборудования производителя.

Идентификационным признаком ПО служит номер версии, который отображается на дисплее при включении весов в сеть.

Защита ПО и измерительной информации от преднамеренных воздействий соответствует требованиям ГОСТ Р 53228-2008 п. 5.5.1 «Дополнительные требования к электронным устройствам с программным управлением. Устройства со встроенным программным управлением».

Защита ПО от непреднамеренных и преднамеренных воздействий по МИ 3286-2010 соответствует уровню «А».

Идентификационные данные ПО приведены в таблице 1.

Таблица 1

* Примечание - Идентификационное наименование программного обеспечения, цифровой идентификатор ПО (контрольная сумма исполняемого кода) и алгоритм вычисления цифрового идентификатора ПО не используется на устройствах при работе со встроенным ПО.

Технические характеристики

Метрологические и технические характеристики весов приведены в таблице 2. Таблица 2.

Знак утверждения типа

Знак утверждения типа наносится на маркировочную табличку, закрепленную на корпусе индикатора. на грузоприемном устройстве весов и на руководство по эксплуатации.

Комплектность

1.    Весы................................................................................................................................... 1 шт.

2.    Адаптер сетевого питания............

...........1 шт.

1 комплект

3.    Эксплуатационная документация

Поверка

Осуществляется по ГОСТ Р 53228-2008 «Весы неавтоматического действия. Часть 1. Испытания», Приложение Н, Методика поверки весов.

Идентификационные данные и способ идентификации программного обеспечения представлены в руководстве по эксплуатации в разделе 8.

Основные средства поверки: гири класса точности М1 по ГОСТ 7328-2001.

Сведения о методах измерений

Измерение массы на весах проводится согласно разделу «Основные операции» документа «Весы электронные АВТ». Руководство по эксплуатации и паспорт (РЭ и ПС).

Нормативные и технические документы, устанавливающие требования к весам электронным АВТ

1.    ГОСТ Р 53228-2008 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания»

2.    ГОСТ 8.021-2005 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений массы»

3.    Техническая документация ООО «Армвес», Россия.

Рекомендации к применению

Осуществление торговли и товарообменных операций.
