Датчики силоизмерительные ЗХА.01.02.010, 50390-12

Назначение

Датчики силоизмерительные ЗХА.01.02.010 (далее - датчики) предназначены для измерений и преобразования воздействующей на датчик силы растяжения в аналоговый нормированный электрический измерительный сигнал.

Описание

Принцип действия датчиков основан на преобразовании воздействующего на него усилия в деформацию растяжения упругого элемента и преобразовании этой деформации, с применением тензорезисторов, в аналоговый электрический сигнал, пропорциональный этому усилию.

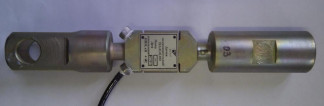

Конструктивно датчик представляет собой упругий элемент, выполненный в виде стального упругого тела, на который наклеены тензорезисторы, соединённые между собой по мостовой схеме. На одну из диагоналей моста поступает напряжение питания, а на другой диагонали моста возникает измерительное напряжение. Общий вид датчика представлен на рисунке 1.

Маркировка датчиков выполнена на фирменной планке, закрепленной на корпусе, на которой нанесено:

-    торговая марка изготовителя;

-    обозначение датчика;

-    серийный номер датчика;

-    дата изготовления датчика;

-    наибольший предел измерений (НПИ);

-знак утверждения типа.

Технические характеристики

1.    Наибольший предел измерения, НПИ, кН......................................................4

2.    Наименьший предел измерений, НмПИ, кН...........................................0,5

3.    Номинальный относительный выходной сигнал, мВ/В....................0,71 ± 3 %

4.Пределы допускаемых значений составляющих погрешности, связанных с воспроизводимостью показаний b, дрейфом нуля f0 и ползучестью с приведены в таблице 1.

Таблица 1

5.    Габаритные размеры (диаметр, длина), мм, не более........................... 38, 265

6.    Масса, кг, не более...........................................................................1,5

7.    Напряжение питания постоянного тока, В, не более................................15

8.    Условия эксплуатации:

-    диапазон рабочих температур, °С.....................................от +10 до + 30

-    относительная влажность, %........................................................................до 75

10. Вероятность безотказной работы за 2000 часов..................................0,95

Знак утверждения типа

Знак утверждения типа наносится на фирменную планку, закрепленную на корпусе датчика, и на титульный лист паспорта типографским способом.

Комплектность

1.    Датчик силоизмерительный ЗХА.01.02.010 - 1 шт.

2.    Паспорт ЗХА.01.02.010 ПС- 1 экз.

3.    Методика поверки МП 2301-236-2012 - 1 экз.

Поверка

осуществляется по методике МП 2301-236-2012 «Датчики силоизмерительные ЗХА.01.02.010. Методика поверки», утвержденной ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» 04.05.2012 г.

Основные средства поверки: машины силовоспроизводящие 1-го разряда по ГОСТ Р 8.663

2009.

Сведения о методиках (методах) измерений изложены в паспорте «Датчики силоизмерительные ЗХА.01.02.010. Паспорт».

Нормативные и технические документы, устанавливающие требования к датчикам силоизмерительным ЗХА.01.02.010

1.    ГОСТ Р 8.663-2009 ГСИ. Государственная система обеспечения единства измерений. Г осударственная поверочная схема для средств измерений силы.

2.    Техническая документация ООО «Инженерное Бюро ВАСО», г. Варонеж.

Рекомендации к применению

выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям (применяются в составе тяг динамометрических захвата автоматического для контейнера НЗК-150-1,5П).
