| Номер в госреестре | 50393-12 |
| Наименование СИ | Твердомеры Виккерса |
| Обозначение типа СИ | ТВМ 1000 |
| Изготовитель | ООО "Точприбор Северо-Запад", г.С.-Петербург |
| Год регистрации | 2012 |
| Срок свидетельства | 08.06.2022 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
Твердомеры Виккерса ТВМ 1000 (далее - твердомеры) предназначены для измерений твердости металлов и сплавов по шкалам Виккерса.
Твердомеры представляют собой стационарные средства измерений, состоящие из устройства приложения нагрузки и измерительного блока.
Принцип действия твердомеров основан на статическом вдавливании алмазного пирамидального наконечника с последующим измерением длин диагоналей восстановленного отпечатка;
Твердомер поставляется с револьверной головкой, на которую устанавливаются наконечник и 2 объектива, и поворотным столиком. Окуляр имеет увеличение 10. В стандартной поставке прибор комплектуется наконечником Виккерса и двумя объективами, обеспечивающими общее увеличение 100 и 250. Нагрузка обеспечивается способом прямого нагружения.

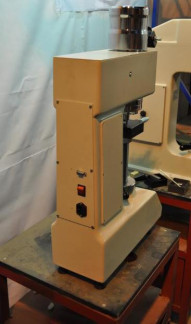

Инициирование измерения и отображение результатов измерений осуществляется на ЖК дисплее, который управляется микропроцессором с встроенным программным обеспечением (ПО). Внешний вид твердомеров приведён на рисунке 1.
Программное обеспечение (ПО) твердомеров Виккерса ТВМ 1000 со встроенным микропроцессором служит для управления режимами работы, ввода параметров измерений, старта цикла приложения нагрузки, а также записи, хранения и статистической обработки результатов измерений и вывода результатов измерений на цифровой жидкокристаллический дисплей. Прямого доступа к ПО нет. Идентификационные признаки ПО приведены в таблице 1.
| Наименование ПО | Идентификационное наименование ПО | Номер версии | Цифровой идентификатор ПО (контрольная сумма) | Алгоритм вычисления цифрового идентификатора ПО |
| Встроенное программное обеспечение | DIGIROCK- Rus_r2 | 27/5.2.03/9.2.00 | _ | _ |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений в соответствии с МИ 3286-2010 - А.
Диапазон измерений твердости, HV............................................................................от 50 до 1500.
Испытательные нагрузки, Н...................................................................... 4,903; 9,807; 19,61 29,42;
49,03; 98,07; 196,1; 294,2.
Пределы допускаемой относительной погрешности нагрузок:
при испытательной нагрузке меньше или равно 1,961 Н, %........................................±1,5;
при испытательной нагрузке больше 1,961 Н, %...........................................................±1,0.
Пределы допускаемой абсолютной погрешности по шкалам измерений приведены в таблице
2.
Таблица 2
| Обозначение шкал измерений твёрдости | Диапазоны твёрдости, HV | ||||||||
| 100 ±50 | 200 ±50 | 300 ± 50 | 400 ± 50 | 500 ±50 | 600 ± 50 | 800 ± 150 | 1100 ±150 | 1375 ±125 | |
| Пределы допускаемой абсолютной погрешности по шкалам, HV,(±) | |||||||||
| HV0.5 | 3 | 10 | 15 | 24 | 30 | 42 | 49 | 90 | 165 |
| HV1 | 3 | 8 | 12 | 16 | 25 | 30 | 35 | 60 | 120 |
| HV3 | 3 | 6 | 9 | 12 | 15 | 24 | 28 | 40 | 75 |
| HV5 | 3 | 6 | 9 | 12 | 15 | 18 | 21 | 40 | 40 |
| HV10 | 3 | 6 | 9 | 12 | 15 | 18 | 21 | 30 | 45 |
Рабочие условия применения:
температура воздуха, оС........................................................................................от 10 до 35;
относительная влажность воздуха, %..................................................................от 50 до 80.
Характеристики интегрального микроскопа:
Увеличение.........................................................................................................................х100,х250.
Рабочее пространство по вертикали, мм.....................................................................................240.
Глубина рабочего пространства, мм............................................................................................145.
Габаритные размеры:
(длинахширинахвысота), мм, не более: .........................................................490х170х780.
Масса, кг, не более...........................................................................................................................85.
Знак утверждения типа наносится на боковой правой поверхности корпуса твердомеров Виккерса ТВМ 1000 в виде наклеиваемой плёнки и на титульный лист руководства по эксплуатации 427113-008-890888878-11 РЭ типографским или иным способом.
Твердомер Виккерса ТВМ 1000.....................................................................................-1 шт.
Наконечник с алмазной пирамидой Виккерса..............................................................-1 шт.
Плоский рабочий столик.................................................................................................-1 шт.
V- образный рабочий столик..........................................................................................-1 шт.
Комплект мер 2-го разряда МТВ-1................................................................................-1 шт.
Руководство по эксплуатации 427113-008-890888878-11 РЭ....................................-1 экз.
осуществляется по ГОСТ 8.695-2009 (ИСО 6507-2:2005) ГСИ. Металлы и сплавы. Измерения твёрдости по Виккерсу. Часть 2. Поверка и калибровка твердомеров.
«Твердомеры Виккерса ТВМ 1000. Руководство по эксплуатации». Разделы 5,11.
Нормативные документы, устанавливающие требования к твердомерам Виккерса ТВМ 1000
1 ГОСТ 8.063-2007 ГСИ. Государственная поверочная схема для средств измерений твёрдости металлов и сплавов по шкалам Виккерса.
2 ГОСТ 23677-79 Твердомеры для металлов. Общие технические требования.
При выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством РФ обязательным требованиям.
| Зарегистрировано поверок | 125 |
| Поверителей | 15 |
| Актуальность данных | 17.09.2024 |
