| Номер в госреестре | 50394-12 |
| Наименование СИ | Угломеры универсальные |
| Обозначение типа СИ | MarTool 106 UF, MarTool 106 ES |
| Изготовитель | "Mahr GmbH", Германия |
| Год регистрации | 2012 |
| Срок свидетельства | 10.05.2022 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Угломеры универсальные MarTool 106 UF, MarTool 106 ES (далее по тексту - угломеры) предназначены для прямых измерений наружных углов контактным методом в лабораторных и цеховых условиях в различных областях промышленности.
Угломеры состоят из основания с опорной поверхностью из нержавеющей стали, несущего круговую шкалу с нониусом (MarTool 106 UF) или цифровое отсчетное устройство (MarTool 106 ES), подвижных линеек и угольника.
Принцип действия угломеров в зависимости от исполнения основан на совмещении линейки и основания с измеряемыми поверхностями и непосредственном отсчете показаний размера измеряемого угла по шкалам основания и нониуса угломера либо по цифровому отсчетному устройству .

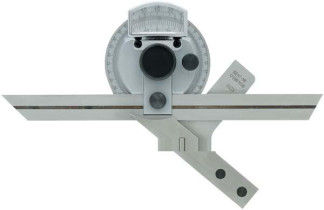

Угломер MarTool 106 UF (рис. 1) снабжен механизмом тонкой подачи и увеличительной линзой для считывания показаний по нониусу.
Угломер MarTool 106 ES (рис. 2) конструктивно аналогичен угломеру MarTool 106 UF. Считывание результатов измерений производится с жидкокристаллического экрана, на котором находятся кнопки, с помощью которых осуществляется ряд специальных функций, таких как включение/выключение экрана, возможность обнуления показаний. Угломер MarTool 106 ES имеет контрастную 8,5 мм жидкокристаллическую индикацию (LCD), механизм тонкой подачи и вывод данных на внешнее устройство с помощью интерфейса Оpto RS 232C.
Угломеры MarTool 106 ES имеют в своем составе встроенное программное обеспечение (ПО), записанное на микрочипе._
| Наименование ПО | Идентификационное наименование ПО | Номер версии (идентификационный номер) ПО | Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора ПО |
| MarCom | MarCom | v.1.0 | - | - |
Операционная система, имеющая оболочку доступную пользователю, отсутствует. Программное обеспечение и его окружение являются неизменными, средства для программирования или изменения метрологически значимых функций отсутствуют.
Уровень защиты программного обеспечения оценивается как «А» согласно МИ 3286
2010.
| Модель угломера | Длина измерительных поверхностей, мм | Пределы измерений | Цена деления или дискретность отсчета | Предел(ы) допускаемой абсолютной погрешности |
| MarTool 106 UF | 150 | 360° | 5' | 5' |
| 200 | ||||
| 300 | ||||
| MarTool 106 ES | 150 | 360° или 180° х 2 или 90° х 4 | 1' или 0,01° | ± 2' |
| 200 | ||||
| 300 |
Знак утверждения типа наносится на футляр угломера методом наклейки и на паспорт типографским методом.
Комплектность
| Наименование | Количество |
| угломер MarTool 106 UF или MarTool 106 ES | 1 шт. |
| сменная линейка | 1 шт. |
| элемент питания (только для 106 ES) | 1 шт. |
| футляр | 1 шт. |
| паспорт | 1 экз. |
| методика поверки | 1 экз. |
осуществляется в соответствии с документом по поверке «Угломеры универсальные MarTool 106 UF, MarTool 106 ES. Методика поверки», разработанным и утвержденным ГЦИ СИ ФГУП «ВНИИМС» в январе 2012 г. и включенным в комплект поставки угломеров.
Основные средства поверки:
- меры угловые призматические 2-го класса точности по ГОСТ 2875-88.
Сведения о методе измерений содержатся в разделе «Порядок работы» паспорта.
Нормативная и техническая документация, устанавливающие требования к угломерам универсальным MarTool 106 UF, MarTool 10 6 ES
ГОСТ 8.016-81 «ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений плоского угла»
Техническая документация фирмы - изготовителя.
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
| Зарегистрировано поверок | 1019 |
| Поверителей | 71 |
| Актуальность данных | 17.09.2024 |
