Твердомеры Роквелла и Бринелля ТРБ 5010 и ТРБ 5010А, 50397-12

Назначение

Твердомеры Роквелла и Бринелля ТРБ 5010 и ТРБ 5010А (далее - твердомеры) предназначены для измерения твердости металлов и сплавов по шкалам Роквелла и Бринелля.

Описание

Твердомеры представляют собой стационарные средства измерений, состоящие из системы приложения нагрузки и измерительного блока.

Принцип действия тведомеров основан:

•    для шкал Роквелла на статическом вдавливании алмазного или шарикового наконечников с последующим измерением глубины внедрения наконечника;

•    для шкал Бринелля на статическом вдавливании твёрдосплавного шарикового наконечника с последующим измерением диаметра окружности восстановленного отпечатка.

При измерениях по методу Роквелла система приложения нагрузки обеспечивает приложение предварительной нагрузки и трёх основных нагрузок.

При измерениях по методу Бринелля система приложения нагрузки твердомеров обеспечивает приложение двух нагрузок.

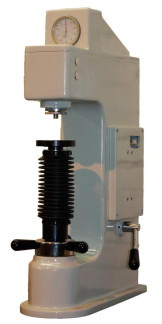

Твердомеры выпускаются в двух модификациях ТРБ 5010 с механическим циферблатом и ТРБ 5010А с цифровым измерительным блоком. Модификация ТБР 5010А с цифровым измерительным блоком содержит микропроцессор и дисплей для контроля процесса измерений твёрдости и отображения результатов измерений. Внешний вид твердомеров приведён на рисунке 1, схема опломбирования от несанкционированного доступа на рисунке 2.

Программное обеспечение

Программное обеспечение (ПО) твердомеров модификации ТРБ 5010А со встроенным микропроцессором служит для управления режимами работы, ввода параметров измерений, старта цикла приложения нагрузки, а также записи, хранения и статистической обработки результатов измерений и вывода результатов измерений на цифровой жидкокристаллический дисплей. Прямого доступа к ПО нет. Идентификационные признаки ПО приведены в таблице 1.

Таблица 1

Защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010.

Технические характеристики

Испытательные нагрузки для шкал Роквелла, Н:

предварительная.................................................................................................................98,1;

основные......................................................................................................588,4; 980,7; 1471.

Диапазоны измерений твердости по шкалам Роквелла:

HRC..........................................................................................................................от 20 до 70;

HRA..........................................................................................................................от 20 до 88;

HRB.........................................................................................................................от 20 до100.

Диапазоны измерений твердости

по шкале Бринелля HBW 2,5/62,5 (нагрузка 613 Н).........................................от 32 до 200;

по шкале Бринелля HBW 2,5/187,5 (нагрузка 1839 Н).....................................от 95 до 600.

Пределы допускаемой абсолютной погрешности измерения твёрдости по шкалам Роквелла:

от 20 до 75 HRA.........................................................................................................± 2.0;

от 75 до 88 HRA..........................................................................................................± 1.5;

от 20 до 80 HRB.........................................................................................................± 3.0;

от 80 до 100 HRB..........................................................................................................± 2.0;

от 20 до 35 HRC......................................................................................................... ± 2.0;

от 35 до 55 HRC.........................................................................................................± 1.5;

от 55 до 70 HRC.........................................................................................................± 1.0;

Пределы допускаемой абсолютной погрешности измерений по шкалам Бринелля приведены в таблице 2.

Таблица 2

Пределы допускаемой погрешности измерений

измерительного микроскопа МПБ-3, мм...................................................................................±0,02.

Рабочее пространство по вертикали, мм.....................................................................................240.

Глубина рабочего пространства, мм.............................................................................................145.

Рабочие условия эксплуатации:

температура воздуха, °С........................................................................................от 10 до 35;

относительная влажность воздуха, %...................................................................от 50 до 80.

Габаритные размеры (длинахширинахвысота), мм, не более....................................490х170х780.

Масса, кг, не более............................................................................................................................85.

Знак утверждения типа

Знак утверждения типа наносится на боковой правой поверхности корпуса твердомеров в виде наклеиваемой плёнки и на титульный лист руководств по эксплуатации 427113004-89088878-11 РЭ или 427113-005-89088878-11 РЭ типографским или иным способом.

Комплектность

Твердомер Роквелла и Бринелля ТРБ 5010

или ТРБ 5010А................................................................................- 1 шт. (модификация по заказу).

Наконечник с алмазной пирамидой Роквелла..........................................................................- 1 шт.

Наконечник с шариком 01,588 мм............................................................................................- 1 шт.

Наконечник с шариком 02,5 мм................................................................................................- 1 шт.

Микроскоп МПБ-3......................................................................................................................- 1 шт.

Плоский рабочий столик............................................................................................................- 1 шт.

V- образный рабочий столик......................................................................................................- 1 шт.

Комплект мер 2-го разряда МТР-1......................................................................................- 1 компл.

Комплект мер 2-го разряда МТБ-1......................................................................................- 1 компл.

Руководство по эксплуатации 427113-004-89088878-11 РЭ

(427113-005-89088878-11 РЭ).......................................................- 1 экз.(в зависимости от заказа).

Поверка

осуществляется по документу ГОСТ 8.398-80 ГСИ. Приборы для измерения твёрдости металлов и сплавов. Методы и средства поверки.

Сведения о методах измерений

1    ГОСТ 9012-59 Металлы. Метод измерения твёрдости по Бринеллю.

2    ГОСТ 9013-59 Металлы. Метод измерения твёрдости по Роквеллу.

Нормативные документы, устанавливающие требования к твердомерам Роквелла и Бринелля ТРБ 5010 и ТРБ5010А

1    ГОСТ 23677-79 Твердомеры для металлов. Общие технические требования.

2    ГОСТ 8.062-85 ГСИ. Государственная специальный эталон и государственная поверочная схема для средств измерений твёрдости по шкалам Бринелля.

3    ГОСТ 8.064-94 ГСИ. Государственная поверочная схема для средств измерений твёрдости по шкалам Роквелла и Супер-Роквелла.

Рекомендации к применению

При выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством РФ обязательным требованиям.
