Твердомеры универсальные УТ 5011 и УТ 5011А, 50398-12

Назначение

Твердомеры универсальные УТ 5011 и УТ 5011A (далее - твердомеры) предназначены для измерений твердости металлов и сплавов по методам Роквелла, Бринелля и Виккерса.

Описание

Твердомеры представляют собой стационарные средства измерений, состоящие из системы приложения нагрузки и измерительного блока.

Принцип действия твердомеров основан:

•    для шкал Виккерса на статическом вдавливании алмазного пирамидального наконечника с последующим измерением длин диагоналей восстановленного отпечатка;

•    шкал Роквелла на статическом вдавливании алмазного или шарикового наконечников с последующим измерением глубины внедрения наконечника;

•    для шкал Бринелля на статическом вдавливании твёрдосплавного шарикового наконечника с последующим измерением диаметра окружности восстановленного отпечатка.

Твердомеры имеют следующие модификации: УТ 5011 и УТ 5011 А. Модификации отличаются типом индикатора измерений. Модификация УТ 5011 имеет стрелочный циферблат, а модификация УТ 5011А имеет цифровой индикатор в виде жидкокристаллического дисплея. Модификация с цифровым измерительным индикатором содержит микропроцессор.

При измерениях по методу Виккерса система приложения нагрузки приборов обеспечивает приложение нагрузок 294,2 Н и 980,7 Н.

При измерениях по методу Роквелла система приложения нагрузки обеспечивает приложение предварительной нагрузки и трёх основных нагрузок.

При измерениях по методу Бринелля система приложения нагрузки приборов обеспечивает приложение нагрузок 612,9 Н до 1839 Н.

Конструкция твердомеров надёжно защищена от несанкционированного доступа, корректировка заводских настроек и программ без нарушения пломб невозможна. Внешний вид твердомеров представлен на рисунке 1, схема опломбирования - на рисунке 2.

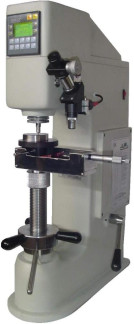

УТ 5011А

УТ 5011

Рисунок 1 - Внешний вид твердомеров

Программное обеспечение

Специальное программное обеспечение ПО встроенного микропроцессора твердомеров модификации УТ 5011А служит для ввода исходных параметров и старта цикла приложения нагрузки, записи, хранения и статистической обработки результатов измерений и их отображения на цифровом жидкокристаллическом дисплее

Идентификационные признаки (данные) метрологически значимой части ПО приведены в таблице 1.

Таблица 1

Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню

«А» по МИ 3286-2010.

Технические характеристики

Испытательные нагрузки по шкалам Виккерса, Н.........................................................294,2; 980,7.

Диапазон измерений твердости по шкалам Виккерса, HV.......................................от 50 до 1500.

Пределы допускаемой абсолютной погрешности измерений твердости по шкалам Виккерса-приведены в таблице 2.

Испытательные нагрузки для шкал Роквелла, Н..............................................588,4; 980,7; 1471,0.

Диапазоны измерений твердости по шкалам Роквелла:

HRA..........................................................................................................................от 20 до 88;

HRB.........................................................................................................................от 20 до100;

HRC..........................................................................................................................от 20 до 70.

Пределы допускаемой абсолютной погрешности измерения твёрдости по шкалам Роквелла:

от 20 до 75 HRA..........................................................................................................± 2.0

от 75 до 88 HRA...........................................................................................................± 1.5

от 20 до 80 HRB...........................................................................................................± 3.0

от 80 до 100 HRB...........................................................................................................± 2.0

от 20 до 35 HRC...........................................................................................................± 2.0

от 35 до 55 HRC...........................................................................................................± 1.5,

от 55 до 70 HRC...........................................................................................................± 1.0.

Диапазоны измерений твердости

по шкалам Бринелля HBW 2,5/62,5 (нагрузка 613 Н).......................................от 32 до 200;

по шкалам Бринелля HBW 2,5/187,5 (нагрузка 1839 Н)...................................от 95 до 600.

Пределы допускаемой абсолютной погрешности измерений твердости по шкалам Бринелля приведены в таблице 3.

Таблица 3

Пределы допускаемой абсолютной погрешности измерений

измерительного микроскопа ОП1, мм.....................................................................................±0,001.

Рабочее пространство измерительного микроскопа ОП1 по вертикали, мм ...........................240.

Глубина рабочего пространства измерительного микроскопа ОП1, мм ..................................145.

Рабочие условия эксплуатации:

температура воздуха,оС..........................................................................................от 10 до 35;

относительная влажность воздуха, %...................................................................от 50 до 80.

Габаритные размеры (длинахширинахвысота), мм, не более....................................490х170х780.

Масса, кг, не более............................................................................................................................95.

Знак утверждения типа

Знак утверждения типа наносится на корпус твердомеров в виде наклеиваемой плёнки и на титульный лист руководств по эксплуатации 427113-006-89088878-11РЭ или 427113-007-89088878-11РЭ типографским или иным способом.

Комплектность

Твердомер универсальный УТ 5011 или УТ 5011А....................1 шт. (в зависимости от заказа).

Наконечник с алмазной пирамидой Роквелла............................................................................1 шт.

Наконечник с алмазной пирамидой Виккерса............................................................................1 шт.

Наконечник с шариком 01,588 мм .............................................................................................1 шт.

Наконечник с шариком 02,5 мм..................................................................................................1 шт.

1 шт. 1 шт. 1 шт. 5 шт. 5 шт. 5 шт.

1 компл. 1 компл. 1 компл.

1 экз.(в зависимости от заказа).

Наконечник с шариком 05 мм................................................

Плоский рабочий стол.............................................................

Призматический рабочий стол................................................

Запасные шарики 01,588мм....................................................

Запасные шарики 02,5 мм........................................................

Запасные шарики 05 мм..........................................................

Меры твёрдости образцовые МТР-1....................................

Меры твёрдости образцовые МТБ-1....................................

Меры твёрдости образцовые МТВ-1....................................

Руководство по эксплуатации 427113-006-89088878-11 РЭ (427113-007-89088878-11 РЭ) ................................................

Поверка

осуществляется по документу ГОСТ 8.398-80 “Приборы для измерения твёрдости металлов и сплавов. Методы и средства поверки”.

Сведения о методах измерений

«Твердомер универсальный 5011. Руководство по эксплуатации 427113-006-89088878-11 РЭ (427113-007-89088878-11 РЭ)». Раздел 5.

Нормативные документы, устанавливающие требования к твердомерам универсальным УТ 5011 и УТ5011А

1    ГОСТ 8.062-85 ГСИ. Государственная специальный эталон и государственная поверочная схема для средств измерений твёрдости по шкалам Бринелля.

2    ГОСТ 8.064-94 ГСИ. Государственная поверочная схема для средств измерений твёрдости по шкалам Роквелла и Супер-Роквелла.

3    ГОСТ 8.063-2007 ГСИ. Государственная поверочная схема для средств измерений твёрдости металлов и сплавов по шкалам Виккерса.

Рекомендации к применению

При выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством РФ обязательным требованиям.
