Системы информационно-регистрирующие ИРС, 50403-12

Назначение

Системы информационно-регистрирующие ИРС (далее по тексту - система ИРС) предназначены для измерений, регистрации и отображения значений температуры почвы вдоль протяженных объектов в режиме реального времени и накопления архива результатов измерений.

Описание

Принцип действия системы ИРС основан на преобразовании кодовых сигналов от цифровых датчиков температуры, установленных в термометрических косах, в сигналы интерфейса RS-485, которые поступают в переносной измеритель-регистратор температуры, где они индицируются на жидко-кристаллическом дисплее в виде значений температуры.

Система ИРС состоит из одного или нескольких кабелей с датчиками температуры (термометрических кос) модели TKHD и цифрового измерителя-регистратора температуры ИТЦМК (далее - регистратор). Термокоса представляет собой цепочку датчиков температуры, соединенных кабелем в гирлянду, оснащенную разъемом и электронным блоком, преобразующим цифровой сигнал, поступающий от датчиков температуры, в сигнал, поступающий в переносной измеритель температуры. Шаг расположения датчиков температуры по длине кабеля термокосы в стандартном исполнении назначается в соответствии с п. 3.8 ГОСТ 2535882 (начиная от конца холостого участка термокосы в пределах первых 3 м - кратный 0,5 м; затем, до глубины 5 м - кратный 1 м; далее - на глубинах 7 и 10 м, далее - кратный 5 м). В качестве датчиков температуры применяются интеллектуальные термометры с цифровым выходом. Места спаек термокосы электро- и гидроизолированы. Г идроизоляция термокосы выполнена с применением полиэтилена и термоусадочных материалов. Допускается объединение термокос в единую сеть путем их соединения в цепь параллельным способом с помощью объединительных кабелей, прилагаемых в этом случае к термокосам.

Регистратор температуры ИТЦМК выполнен на основе микроконтроллера и предназначен для считывания измеряемых параметров с термокосы при периодическом (не стационарном) подключении к ней через разъем соединительного кабеля. Регистратор выполняет обслуживание системы, позволяя получать данные измерений от сети либо от одиночных термометрических кабелей, накапливать их в энергонезависимой памяти и отображать информацию о температуре, а также передавать накопленные данные при соединении с персональным компьютером для их последующей обработки. Регистратор ИТЦМК обеспечивает получение следующей информации: номер термокосы, время замера, дата замера в формате день-месяц-год, номер датчика в термокосе, значение измеренной температуры, расстояние датчика от разъема.

Питание системы ИРС осуществляется от аккумуляторной батареи, состоящей из четырех элементов NiMH типоразмера AA.

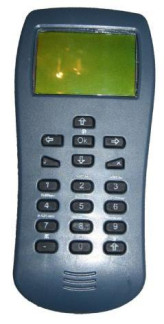

Фотография общего вида системы приведена на рисунке 1.

Рис.1 - Система ИРС

Программное обеспечение

Метрологически значимое программное обеспечение (ПО) системы ИРС состоит только из встроенного ПО в термокосу.

Встроенное ПО находится в ПЗУ, размещенном в неразборном корпусе термокосы системы ИРС, и не доступно для внешней модификации.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «А». Не требуется специальных средств защиты, исключающих возможность несанкционированной модификации, обновления (загрузки), удаления и иных преднамеренных изменений метрологически значимой встроенной части ПО средства измерений (СИ) и измеренных данных.

Таблица 1 - Идентификационные данные программного обеспечения

Программное обеспечение регистратора «ThermoViewer» не является метрологически значимым и предназначено только для считывания и отображения в табличном и графическом виде информации из термокосы и регистратора системы при соединении его с персональным компьютером.

Технические характеристики

Метрологические и технические характеристики системы ИРС приведены в таблице 2

Таблица 2

Знак утверждения типа

Знак утверждения типа наносится на титульный лист Паспорта и Руководства по эксплуатации (в правом верхнем углу) типографским способом, а также на корпус регистратора системы с помощью наклейки.

Комплектность

1.    Регистратор температуры ИТЦМК в составе:

-    прибор ИТЦМК (кол-во в соответствии с заказом);

-    аккумуляторные батареи типа NiMH размера AA;

-    сетевой адаптер;

-    кабель соединительный регистратора с термометрическим кабелем/сетью;

-    кабель соединительный Регистратора с ПК «USB-A—USB-miniB»;

-    компакт-диск для ПК с драйверами и ПО;

-    паспорт;

-    упаковочная тара.

2.    Термометрическая коса TKHD в составе:

-    термометрическая коса (кол-во в соответствии с заказом);

-    паспорт;

-    упаковочная тара.

3.    Методика поверки - 1 экз.

4.    Руководство по эксплуатации на систему - 1 экз.

Поверка

осуществляется по документу МП 50403-12 «Системы информационно-регистрирующие ИРС. Методика поверки», разработанному и утвержденному ГЦИ СИ ФГУП «ВНИИМС», 15 августа 2011 г.

Основные средства поверки:

- термометр цифровой прецизионный DTI-1000 (в комплекте с термопреобразователями сопротивления платиновыми STS100), пределы допускаемой основной погрешности: ±(0,03+ед.мл.разр) °С в диапазоне от минус 50 до плюс 400 °С;

-    термостат жидкостный прецизионный переливного типа модели ТПП-1.1, диапазон воспроизводимых температур от минус 30 до плюс 100 °С, нестабильность поддержания заданной температуры ±(0,004.. .0,01) °С;

-    термостат жидкостный прецизионный переливного типа модели ТПП-1.2, диапазон воспроизводимых температур от минус 60 до плюс 100 °С, нестабильность поддержания заданной температуры ±(0,004.0,01) °С.

Сведения о методиках (методах) измерений приведены в соответствующем разделе Руководства по эксплуатации на систему ИРС.

Нормативные и технические документы, устанавливающие требования к системам ин-формационно-регистрирующим ИРС

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.

ГОСТ 25358-82 Грунты. Метод полевого определения температуры.

ТУ 4211-001-77491391-2008. Система информационно-регистрирующая ИРС. Технические условия.

ГОСТ 8.558-93 ГСИ. Государственная поверочная схема для средств измерений температуры.

Рекомендации к применению

Осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта, выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
