Рабочий эталон единиц времени и частоты VCH-015 ЯКУР.411735.007, 50405-12

Назначение

Рабочий эталон единиц времени и частоты VCH-015 ЯКУР.411735.007 (далее - эталон) предназначен для передачи единиц времени и частоты подчиненным средствам измерений времени и частоты в соответствии с ГОСТ 8.129-99 «Государственная поверочная схема для средств измерений времени и частоты».

Описание

Принцип действия эталона основан на хранении единиц времени и частоты - эталонных сигналов частоты 5 МГц и сигналов частотой 1 Гц шкалы времени, привязанной к национальной шкале координированного времени UTC(SU).

Функционально эталон состоит из средств хранения единиц времени и частоты, средств внутренних и внешних сличений, средств передачи размеров единиц времени и частоты, средств технического обеспечения, технических и программных средств управления и мониторинга.

Средства хранения эталона состоят из двух стандартов частоты и времени водородных активного типа VCH-1005 ЯКУР.411141.010, изготовленных ЗАО «ВРЕМЯ-Ч», и одного стандарта частоты и времени водородного Ч1-1007. Настройку резонаторов стандартов частоты и времени водородных VCH-1005 ЯКУР.411141.010 на вершину спектральной линии атомов водорода обеспечивает режим поочередной настройки резонаторов. Стандарт частоты и времени водородный Ч1-1007 осуществляет подстройку частоты выходных сигналов и привязку шкалы времени к UTC(SU). Сигналы частотой 5 МГц от стандартов частоты и времени водородных VCH-1005 ЯКУР.411141.010 и Ч1-1007 служат опорными сигналами и подаются на входы формирователя эталонных частот резервируемого (ФЭЧР) Ч7-317 для получения резервированного сигнала частотой 5 МГц.

Средства внутренних и внешних сличений эталона состоят из компаратора фазового многоканального VCH-315, калибратора частотного VCH-313, частотомера электронносчетного универсального CNT-90. Измерения относительной погрешности по частоте и среднего квадратического относительного двухвыборочного отклонения (СКДО) частоты выходных сигналов стандартов частоты и времени обеспечиваются компаратором фазовым многоканальным VCH-315. Определение относительной погрешности по частоте эталона обеспечивается калибратором частотным VCH-313. Измерения интервалов времени между передними фронтами импульсных последовательностей обеспечиваются частотомером электронносчетным универсальным CNT-90. Автоматизация измерений интервалов времени обеспечивается программой супервизор автоматизированной измерительной системы («Супервизор АИС»), управляющей коммутатором импульсных сигналов VCH-602 ЯКУР.468347.004, изготовленным ЗАО «ВРЕМЯ-Ч», переключающим импульсные сигналы на входы частотомера электронно-счетного универсального CNT-90 в различных комбинациях. Сигналы усилителя-распределителя сигналов частотой 1 Гц модели PDU 10188, изготовленного фирмой «TimeTech», Германия, являются выходными сигналами частоты 1 Гц эталона.

Сигналом частотой 1 Гц шкалы времени эталона служит переключаемый коммутатором импульсных сигналов на вход усилителя импульсных сигналов:

-    сигнал частотой 1 Гц шкалы времени стандарта частоты и времени водородного Ч1-1007 (основной режим);

-    резервированный сигнал частотой 1 Гц с выхода ФЭЧР Ч7-317 (резерв).

Средства передачи размеров единиц времени и частоты эталона состоят из ФЭЧР Ч7-

317, двух усилителей-распределителей сигналов 5 МГц модели FDA 10278, изготовленных фирмой «TimeTech», Германия, усилителя-распределителя сигналов 1 Гц, ретранслятора времени VCH-402 ЯКУР.468150.006, изготовленного ЗАО «ВРЕМЯ-Ч», обеспечивающего синхронизацию системного времени ПЭВМ локальной сети по протоколу NTP.

Средства технического обеспечения состоят из устройства бесперебойного питания, измерителя влажности и температуры серии ИВТМ 7Н-17-01 и комплекта средств обеспечения температурного и влажностного режима AMICO.

Технические средства управления и мониторинга эталона состоят из трех персональных ЭВМ и аппаратуры обеспечения работы локальной сети персональных ЭВМ.

Конструктивно эталон состоит из двух стандартов частоты и времени водородных активного типа, двух 19-ти дюймовых стоек: стойки системы формирования сигналов и стойки системы сличения и распределения сигналов, трех персональных ЭВМ, обеспечивающих управление и мониторинг состояния эталона и комплекта средств контроля параметров внешней среды.

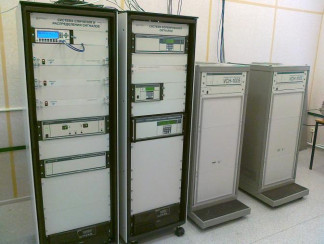

Внешний вид эталона приведен на рисунке 1.

Внешний вид лицевых панелей и задних стенок стандартов частоты и времени активного типа и стоек эталона приведен на рисунках 2 - 4. На рисунках указаны места установки замков с номерными ключами и места пломбировки для защиты от несанкционированного доступа.

По условиям эксплуатации эталон удовлетворяет требованиям, предъявленным к аппаратуре группы 1 исполнения УХЛ по ГОСТ 22261-94, и предназначен для работы в наземных стационарных отапливаемых помещениях с диапазоном рабочих температур окружающей среды от 15 до 25 °С и относительной влажностью воздуха до 80 % при температуре окружающей среды 25 °С.

Рисунок 2 - Стандарт частоты и времени активного типа

Рисунок 3 - Стойка системы формирования сигналов

Программное обеспечение

Программное обеспечение (ПО) РЭЧВ Яи.ЯКУР.00039-01 предназначено для обеспечения автоматизации измерений, управления эталоном и мониторинга его состояния. В состав ПО входят:

-    программа «Супервизор АИС»;

-    программа контрольного монитора дежурного.

Метрологически значимой частью ПО является программа «Супервизор АИС». Идентификационные данные (признаки) метрологически значимой части ПО указаны в таблице 1.

Таблица 1

Метрологически значимая часть ПО и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных изменений. Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.

Технические характеристики

Метрологические и технические характеристики эталона приведены в таблице 2. Таблица 2

Знак утверждения типа

Знак утверждения типа наносится типографским способом на титульный лист руководства по эксплуатации ЯКУР.411735.007 РЭ.

Комплектность

В комплект рабочего эталона частоты и времени VCH-015 ЯКУР.411735.007 входят: два стандарта частоты и времени водородных активного типа с заводскими номерами 027 10 и 028 10;

система формирования сигналов в составе:

-    стойка Schroff;

-    стандарт частоты и времени водородный Ч1-1007 ЯКУР.411141.016 с заводским номером 002 10;

-    формирователь эталонных частот резервируемый Ч7-317 ЯКУР. 411146.015 с заводским номером 008 10;

-    калибратор частотный VCH-313 ЯКУР.411145.006 с заводским номером 023 10;

-    ретранслятор времени с заводским номером 017 07;

-    источник бесперебойного питания PW 9130i1500R-XL2U;

-    внешняя батарея PW9130N1500R-EBM2U; система сличения и распределения сигналов в составе:

-    стойка Schroff;

-    компаратор фазовый многоканальный VCH-315 ЯКУР.411146.018 с заводским номером 031 10;

-    коммутатор импульсных сигналов VCH-602 ЯКУР.468347.004 с заводским номером

007 05;

-    частотомер-счетчик CNT-90 с заводским номером 121636;

-    измеритель влажности и температуры серии ИВТМ 7Н-17-01 с заводским номе-ром10029692 52130;

-    два усилителя-распределителя сигналов 5 МГц;

-    усилитель-распределитель сигналов 1 Гц; аппаратура контроля в составе:

-    три персональных ЭВМ;

-    концентратор локальной сети ЭВМ;

-    табло индикации времени настенное;

-    принтер HP Laser Jet;

-    комплект программного обеспечения РЭЧВ RU.ЯКУР.00039-01; комплект эксплуатационной документации в составе:

-    руководство по эксплуатации ЯКУР.411735.007РЭ;

-    формуляр ЯКУР.411735.007ФО;

комплект обеспечения температурного и влажностного режима AMICO с заводским номером B59 083.

Поверка

осуществляется в соответствии с документом «Рабочий эталон единиц времени и частоты VCH-015. Руководство по эксплуатации. Приложение А. Методика поверки ЯКУР.411735.007 РЭ1», утвержденным ГЦИ СИ ФГУП «ВНИИФТРИ».

Основные средства поверки:

Г осударственный первичный эталон единиц времени, частоты и национальной шкалы времени ГЭТ1-98.

Сведения о методах измерений

«Рабочий эталон единиц времени и частоты VCH-015. Руководство по эксплуатации. ЯКУР.411735.007РЭ».

Нормативные и технические документы, устанавливающие требования к эталону

«Рабочий эталон единиц времени и частоты VCH-015. Руководство по эксплуатации. ЯКУР.411735.007 РЭ».

Рекомендации к применению

Для передачи единиц времени и частоты подчиненным средствам измерений времени и частоты в соответствии с ГОСТ 8.129-99 «Государственная поверочная схема для средств измерений времени и частоты».
