| Номер в госреестре | 50415-12 |
| Наименование СИ | Дефектоскопы ультразвуковые |
| Обозначение типа СИ | ISONIC utPod |
| Изготовитель | "Sonotron NDT", Израиль; ООО "Трубопровод Контроль Сервис", г.Москва |
| Год регистрации | 2012 |
| Срок свидетельства | 07.06.2022 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
Дефектоскопы ультразвуковые ISONIC utPod (в дальнейшем - дефектоскопы), предназначены для ручного контроля с целью обнаружения дефектов, нарушений сплошности и измерения глубины их залегания в материалах и сварных соединениях.
Принцип действия дефектоскопов основан на обнаружении дефекта путем излучения импульсов ультразвуковых колебаний, приема и регистрации отраженных от неоднородностей или донных эхо-сигналов, автоматическом сохранении в памяти системы всех динамически изменяющихся А-сканов, полученных в процессе контроля, восстановлении А-сканов в каждой точке контроля при просмотре и анализе результатов.

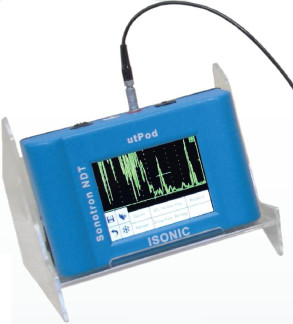

Конструктивно дефектоскопы состоят из электронного блока и пьезоэлектрических преобразователей (ПЭП). Управление дефектоскопами производится с помощью сенсорного экрана, расположенного на передней панели электронного блока. Дефектоскопы имеют возможность экспорта данных измерений на персональный компьютер, а также управления с помощью персонального компьютера через порт USB. Фотография общего вида дефектоскопов представлена на рисунке 1.
Обработка результатов измерений, управление системой, создание и сохранение файлов с данными контроля, протоколов контроля, файлов настроек, формирование отчетов в реальном времени производится с помощью программного обеспечения Isonic utPod.
| Наименование программного обеспечения | Идентиф икаци-онное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| Программа управления и обработки данных | PIC_utPod_V 1.4 l.hex | Не ниже 1.41 | _* | _* |
*Программное обеспечение (ПО) является частично разделенным, т.е. имеется возможность производить обновление модулей постобработки данных без изменения метрологической части ПО.
Программное обеспечение имеет уровень защиты «В» от непреднамеренных и преднамеренных изменений в соответствии с МИ 3286-2010.
Основные метрологические и технические характеристики приведены в таблице 2. Таблица 2
| Наименование характеристик | Значения |
| Диапазон амплитуды импульсов генератора возбуждения при нагруз -ке 50 Ом, В | от 120 до 280 (12 уровней) |
| Пределы допускаемого отклонения амплитуды импульсов генератора возбуждения от номинального значения, % | ±10 |
| Диапазон установки длительности зондирующего импульса, нс | от 100 до 600 с шагом 10 нс |
| Пределы допускаемого отклонения установки длительности зондирующего импульса от номинального значения, % | ±10 |
| Время нарастания зондирующего импульса, нс, не более | 7,5 (по уровню от 10 % до 90 % амплитуды) |
| Диапазон рабочих частот, МГц | 0,5 - 18 |
| Диапазон установки уровня порогового индикатора, % от высоты экрана | от 5 до 95 с шагом 1 |
| Диапазон регулировки усиления, дБ | от 0 до 100 с шагом 0,5 |
| Диапазон измерения временных интервалов, мкс | от 0 до 3000 |
| Пределы допускаемой абсолютной погрешности измерения временных интервалов, мкс | ±(0,005-t+0,1), где t - измеренное значение временного интервала, мкс |
| Пределы допускаемой абсолютной погрешности установки усиления в диапазоне от 40 до 80 дБ, дБ | ±(0,2+0,02-N), где N -значение усиления, дБ |
| Диапазон измерения координат залегания отражателя, мм | от 0 до 600 |
| Пределы допускаемой основной абсолютной погрешности измерения глубины залегания и расстояния по лучу до отражателя (по стали), мм - для прямых ПЭП - для наклонных ПЭП | ±(0,015-Н+0,05), ±(0,03-Н+0,05) где Н - измеренное значение глубины залегания отражателя, мм |
| Наименование характеристик | Значения |
| Отклонение точки выхода и стрелы в наклонных преобразователях от номинального значения, мм | ±2 |
| Отклонение угла ввода в наклонных преобразователях от номинального значения, ... ° | ±3 |
| Отклонение времени задержки в наклонных преобразователях от паспортного значения, % | ±30 |
| Масса электронного блока, кг, не более | 0,4 |
| Г абаритные размеры, мм, не более | 130x85x45 |
| Питание: Встроенный литий-ионный аккумулятор, часы работы Внешнее зарядное устройство Напряжение, В Частота, Г ц | от 6 до 10 от 100 до 240 от 40 до 70 |
| Температура окружающего воздуха, °С | от минус 25 до плюс 50 |
| Относительная влажность воздуха, % | от 45 до 90 |
Знак утверждения типа наносится типографским способом на титульный лист руководства по эксплуатации.
Дефектоскопы ультразвуковые ISONIC utPod комплектуются в соответствии с таблицей 3.
Таблица 3
| Наименование | Количество | Примечание | |
| 1 | Электронный блок | 1 шт. | |
| 2 | Пьезоэлектрические преобразователи: MWB 45-2, MWB 60-2, MWB 70-2, MWB 45-4, MWB 60-4, MWB 70-4, MWK 45-2, MWK 60-2, MWK 70-2, MWK 45-4, MWK 60-4, MWK 70-4 | * | *Тип и количество определяются требованием заказчика. |
| 3 | ISONIC utPod комплект ПО для ПК | 1 шт. | |
| 4 | USB кабель для подключения к ПК | 1 шт. | |
| 5 | "Ключ" USB для восстановления ПО | 1 шт. | |
| 6 | Встроенный ионно-литиевый аккумулятор | 1 шт. | |
| 7 | Стилус | 1 шт. | |
| 8 | Внешнее зарядное устройство с силовым кабелем | 1 шт. | |
| 9 | Штатив для установки ISONIC utPod на столе | 1 шт. | По требованию заказчика |
| 10 | Адаптер для установки в различных условиях "Goose Neck" | 1 шт. | |
| 11 | Фиксатор для ношения на руке в полевых условиях | 1 шт. | |
| 12 | Мягкая сумка для переноски ISONIC utPod | 1 шт. | |
| 13 | Фиксаторы, сканеры, кабели и прочие аксессуары в зависимости от проводимых исследований | * | *По требованию заказчика. |
осуществляется по методике поверки «ГСИ. Дефектоскопы ультразвуковые ISONIC utPod. Методика поверки» МП 04.Д4-12, утвержденной ГЦИ СИ ФГУП «ВНИИОФИ» в марте 2012 года.
Основные средства поверки:
1. Осциллограф цифровой TEKTRONIX TDS 2012В. Диапазон измеряемых разма-хов напряжений импульсных радиосигналов 4 мВ - 500 В. Пределы допускаемой основной относительной погрешности измерения амплитуды напряжения ±3 %;
2. Генератор сигналов сложной формы TEKTRONIX AFG3022. Синусоидальный сигнал от 1 МГц до 25 МГц, диапазон от 10 мВразмах до 10 Вразмах, погрешность ±1 % (от величины +1 мВ), амплитудная неравномерность (<5 МГц) ±0,15 дБ, (от 5 до 20 МГц) ±0,3 дБ;
3. Контрольные образцы № 2, № 3 из комплекта КОУ-2.
Сведения о методах измерений приведены в Руководстве по эксплуатации «Дефектоскопы ультразвуковые ISONIC utPod», разделы 4-7.
Нормативные и технические документы, устанавливающие требования к дефектоскопам ультразвуковым ISONIC utPod.
Техническая документация фирмы «Sonotron NDT», Израиль и технические условия фирмы ООО «Трубопровод Контроль Сервис» 4276-002-56577177-2012 ТУ «ДЕФЕКТОСКОП УЛЬТРАЗВУКОВОЙ ISONIC utPod».
Осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта.
