Анализаторы вибрации ViAna-1, 50419-12

Назначение

Анализаторы вибрации «ViAna-1» (далее - анализаторы) предназначены для измерения параметров (СКЗ, пик, размах) вибрации: виброскорости, виброускорения и виброперемещения.

Описание

Принцип действия анализатора основан на преобразовании вибрации контролируемого агрегата в электрический сигнал, пропорциональный виброускорению, и дальнейшей его обработке.

Анализатор имеет два измерительных канала: измерительный канал со встроенным емкостным акселерометром и измерительный канал для работы с внешним акселерометром Vibro Sensor.

Анализатор позволяет осуществлять быстрое преобразование Фурье (БПФ) и снабжен дисплеем. Питание анализатора осуществляется от встроенного аккумулятора.

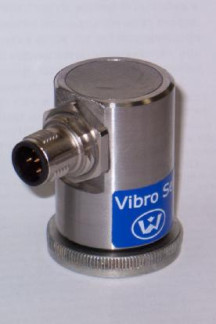

Внешний вид анализатора вибрации «ViAna-1» приведен на рисунке 1, внешний вид акселерометра Vibro Sensor приведен на рисунке 2.

Программное обеспечение (ПО)

Встроенное ПО (Микропрограмма) реализовано аппаратно и не является метрологически значимым. Программное обеспечение не оказывает влияния на метрологические характеристики.

Встроенное ПО управляет настройками интерфейса анализатора и предназначено исключительно для удобства работы с анализатором.

Защита программы от преднамеренного воздействия обеспечивается тем, что пользователь не имеет возможности изменять команды программы, обеспечивающие управление работой анализатора и процессом измерений.

Защита программы от непреднамеренных воздействий обеспечивается функциями резервного копирования.

Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.

Технические характеристики

Диапазон измерения виброускорения (пик), м/с :

для канала со встроенным акселерометром    от 1 до 100

для канала с акселерометром Vibro Sensor    от 0,3 до 150

Диапазон измерения виброскорости (СКЗ), мм/с:

для канала со встроенным акселерометром    от 1 до 100

для канала с акселерометром Vibro Sensor

Диапазон измерения виброперемещения (размах), мкм:

для канала со встроенным акселерометром    от 50 до 500

для канала с акселерометром Vibro Sensor

Диапазон частот, Гц    от 5 до 2000

Номинальные коэффициенты преобразования акселерометра Vibro Sensor, мВ/(м-с" ):

пик    10

СКЗ    7,1

Расширенная неопределенность при измерении виброускорения на базовой частоте 79,6 Гц в диапазонах измерения при коэффициенте охвата к=2 и доверительной вероятности 0,95, %:

для канала со встроенным акселерометром от 1 до 5 м/с    ±10

для канала с акселерометром Vibro Sensor от 0,3 до 5 м/с1    ±10

Расширенная неопределенность при измерении виброускорения на базовой частоте 79,6 Гц в диапазонах измерения при коэффициенте охвата к=2 и доверительной вероятности 0,95, %:

для канала со встроенным акселерометром св. 5 до 100 м/с2    ±5

для канала с акселерометром Vibro Sensor св. 5 до 150 м/с    ±5

Расширенная неопределенность при измерении виброскорости на базовой частоте 79,6 Гц в диапазоне от 1 до 5 мм/с при коэффициенте охвата к=2 и доверительной вероятности 0,95, %    ±10

Расширенная неопределенность при измерении виброскорости на базовой частоте 79,6 Гц в диапазоне св. 5 до 100 мм/с при коэффициенте охвата к=2 и доверительной вероятности 0,95, %

Расширенная неопределенность при измерении виброперемещения на базовой частоте 79,6 Гц в диапазоне от 50 до 500 мкм при коэффициенте охвата к=2 и доверительной вероятности 0,95, %

всего листов 4

±5

±10

±20

±10

±15

от минус 20 до 50

159 х 81 х 23

29 х 38

200

140

Расширенная неопределенность при измерении характеристик вибрации в диапазонах частот, %: от 5 до 20 Гц и св. 640 до 2000 Гц св. 20 до 640 Гц

Расширенная неопределенность при измерении характеристик вибрации в диапазоне температур от минус 20 до 50 оС, %

Условия эксплуатации: диапазон температур, С Габаритные размеры, мм: анализатора (высота х длина х ширина) акселерометра Vibro Sensor (диаметр х высота)

Масса, г: анализатора

акселерометра Vibro Sensor

Знак утверждения типа

Знак утверждения типа наносится на корпус анализатора методом наклейки и на титульный лист паспорта методом печати или наклейки.

Комплектность

Анализатор вибрации «ViAna-1»

1 шт. 1 шт. 1 шт. 1 шт. 1 экз. 1 экз. 1 экз. 1 экз.

Акселерометр Vibro Sensor Зарядное устройство Сумка для переноски анализатора Руководство по эксплуатации Паспорт на анализатор вибрации «ViAna-1»

Паспорт на акселерометр Vibro Sensor Методика поверки

Поверка

осуществляется по документу «Анализатор вибрации «ViAna-1». Методика поверки» МП 4277-049-12025123-2011, утвержденному ГЦИ СИ ФГУП «ВНИИМС» 15.05.2012.

Основные средства поверки: поверочная вибрационная установка 2 разряда по МИ 207090.

Сведения о методах измерений

Руководство по эксплуатации «Анализатор вибрации «ViAna-1»», раздел 2.3.

Нормативные и технические документы, устанавливающие требования к анализатору вибрации «ViAna-1»

Рекомендации к применению

Выполнение работ по оценке соответствия продукции и иных объектов обязательным метрологическим требованиям в соответствии с законодательством Российской Федерации в сфере технического регулирования.
