| Номер в госреестре | 50425-17 |
| Наименование СИ | Комплексы измерительные |
| Обозначение типа СИ | ЦВ8535 |
| Изготовитель | ООО "МНПП "Электроприбор", Беларусь, г.Витебск |
| Год регистрации | 2017 |
| Срок свидетельства | 30.05.2022 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплексы измерительные ЦВ8535 (далее - комплексы) предназначены для измерения падения напряжений на проводах, соединяющих вторичную обмотку трансформатора напряжения и счетчик электрической энергии или другое оборудование в трехфазных трехпроводных или четырехпроводных сетях переменного тока, измерения среднеквадратических значений напряжений в трехфазных или однофазных сетях переменного тока, одновременного измерения среднеквадратических значений напряжения и силы тока одной фазы без разрыва цепи, с последующим вычислением параметров и их отображением на цифровом табло блока комплексов.
Принцип действия комплексов основан на преобразовании аналоговых входных сигналов (напряжения и тока) в цифровой код. Далее производится вычисление измеряемых величин в цифровой форме. Результаты измерений выводятся на табло блоков или хранятся в их энергонезависимой памяти.
В состав комплексов входят: базовый блок, ведомый блок, датчик тока. Комплексы имеют два режима работы: совместный и автономный. Каждый блок имеет встроенный интерфейс RS-485, который обеспечивает обмен информацией между базовым и ведомым блоками при работе в совместном режиме. В совместном режиме работы комплексов производится измерение падений напряжений на проводах. В процессе измерений блоки комплексов работают независимо друг от друга и не требуют соединения между собой. Расстояние между блоками комплексов не ограничено.
Блоки конструктивно состоят из следующих основных узлов: корпуса, платы измерения, платы делителя, модуля карты памяти, жидкокристаллического индикатора (ЖКИ), клавиатуры. Корпус блока выполнен из пластмассы и состоит из основания и крышки. Крышка корпуса крепится к основанию с помощью винтов.
Датчик тока конструктивно состоит из следующих основных узлов: корпуса, имеющего подвижную и неподвижную часть, размыкающегося магнитопровода, двух катушек с обмотками из медного провода, шнура с соединителем для подключения к базовому или ведомому блоку. Подвижная и неподвижная части корпуса выполнены из пластмассы. Они состоят из двух симметричных частей, соединяющихся между собой с помощью винтов.
Питание каждого блока осуществляется по одному из вариантов:
- от сети переменного тока с диапазоном номинальных напряжений от 100 до 240 В частотой от 49,5 до 50,5 Гц через сетевой адаптер, преобразующий вышеуказанное напряжение в напряжение постоянного тока 5 В;
- от четырех аккумуляторов с номинальным напряжением 1,2 В и емкостью не менее 2500 мАч каждый.
Для обеспечения питания блока от аккумуляторов в нижней части корпуса располагается выдвижной батарейный отсек, выполненный в виде корпуса с крышкой, в котором размещаются четыре аккумулятора.
Сетевые адаптеры, аккумуляторы, устройство зарядное к аккумуляторам входят в комплект поставки комплексов.
Подключение блоков к источникам измеряемых сигналов осуществляется при помощи соответствующих кабелей из комплекта поставки комплексов.
Для хранения и переноски комплексов используется кейс.
Комплексы могут применяться для измерений в энергетике и на энергоемких объектах различных отраслей промышленности.

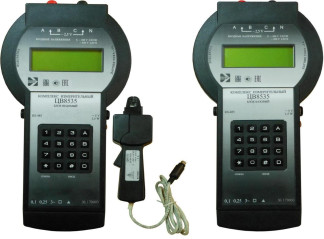

Фотографии общего вида комплексов приведены на рисунке 1.
Схема пломбировки от несанкционированного доступа и указание мест для нанесения оттиска клейма ОТК и оттиска знака поверки средств измерений (далее - Знак поверки) на базовом и ведомом блоках приведены на рисунке 2.
Схема пломбировки от несанкционированного доступа и указание мест для нанесения оттиска клейма ОТК и оттиска знака поверки средств измерений (далее - Знак поверки) на датчике тока приведены на рисунке 3.
Рисунок 1 - Внешний вид комплексов
1 - место для нанесения оттиска клейма Знака поверки;
2 - место для нанесения оттиска клейма ОТК;
3 - винты, крепящие крышку корпуса к основанию.
Рисунок 2 - Схема пломбировки от несанкционированного доступа и указание мест для нанесения оттиска клейма ОТК и оттиска клейма Знака поверки на базовом и ведомом блоках (вид сзади)
1 - место для нанесения оттиска клейма Знака поверки;
2 - место для нанесения оттиска клейма ОТК;
3 - винты, крепящие крышку корпуса к основанию.
Рисунок 3 - Схема пломбировки от несанкционированного доступа и указание мест для нанесения оттиска клейма ОТК и оттиска клейма Знака поверки на датчике тока.
Комплексы оснащены встроенным программным обеспечением (далее по тексту - ПО). ПО является метрологически значимым и метрологические характеристики комплексов определены с его учетом.
ПО хранится в энергонезависимой памяти микроконтроллера комплексов. После установки (прошивки) ПО пережигается перемычка JTAG интерфейса в микроконтроллере.
Конструкция комплексов исключает возможность несанкционированного влияния на ПО комплексов и измерительную информацию.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1
| Идентификационные данные (признаки) | Значение | |
| ПО контроллера управления | ПО измерительного контроллера | |
| Идентификационное наименование ПО | CV35 main | CV35 izm |
| Номер версии (идентификационный номер ПО) | 314 | 300 |
| Цифровой идентификатор ПО | 1DDFD9A5 | 70D63587 |
| Другие идентификационные данные, если имеются | CRC232 | CRC232 |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений высокий по Р 50.2.077-2014.
Метрологические характеристики приведены в таблицах 2 и 3.
Таблица 2 - Основные характеристики измеряемых сигналов в зависимости от режимов работы комплексов и режимов измерений соответствуют значениям_
| Режим работы | Режим измерений | Измеряемый сигнал | Номинальное напряжение сети, В | |
| Диапазон измерений | Норми рующее значение | |||
| Автономный | трех напряжений (Uan, Un, Ugn); двух напряжений (Uan, Ugn); одного напряжения (Uan) | от 0,75 до 75 В | 75 В | 57,74 |
| от 1,5 до 150 В | 150 В | 100 | ||
| от 2,5 до 250 В | 250 В | 230 | ||
| от 4,5 до 450 В | 450 В | 400 | ||
| напряжения по входу 2,5 В" | от 0,1 до 2,5 В | 2,5 В | - | |
| силы тока | от 0,05 до 1 А | 1 А | - | |
| от 0,05 до 5 А | 5 А | - | ||
| ■ н и зК § * о | трех падений напряжений (DUan, DUbn, DUgn); двух падений напряжений (DUan, DUgn); одного падения напряжения (DUan) | от 0 до 60 В | 60 В | 57,74 |
| от 0 до 100 В | 100 В | 100 | ||
| от 0 до 230 В | 230 В | 230 | ||
| от 0 до 400 В | 400 В | 400 | ||
Таблица 3
| Наименование характеристики | Значение |
| Класс точности по ГОСТ 8.401-80: - при измерении напряжений и падений напряжений | 0,1 |
| - при измерении силы тока | 0,25 |
| Пределы допускаемой основной приведенной погрешности от нормирующего значения измеряемого сигнала, %: - при измерении напряжений и падений напряжений; | ±0,1 |
| - при измерении силы тока | ±0,25 |
| Диапазон рабочих температур,°С | от -10 до +50 |
| Пределы допускаемых дополнительных приведенных погрешностей от нормирующего значения измеряемого сигнала, %: а) при изменении температуры окружающего воздуха от (20±2)°С до минус 10°С и плюс 50°С на каждые 10°С: - при измерении напряжений и падений напряжений; | ±0,05 |
| - при измерении силы тока. | ±0125 |
| б) при воздействии относительной влажности (95±3) % при +35 °С: - при измерении напряжений и падений напряжений; | ±0,1 |
| - при измерении силы тока. | ±0,25 |
| в) при воздействии внешнего однородного магнитного поля переменного тока частотой 50 Гц с магнитной индукцией 0,5 мТл: - при измерении напряжений и падений напряжений; | ±0,1 |
| - при измерении силы тока. | ±0,25 |
Основные технические характеристики комплексов приведены в таблице 4.
Таблица 4
| Наименование характеристики | Значение |
| Диапазон частот измеряемых сигналов, Гц | от 45 до 65 |
| Входное сопротивление цепей AN, ВЦ, CN каждого блока, Ом, не менее: - на пределах измерений 75 В и 150 В; - на пределах измерений 250 В и 450 В | 1,5-105 5,0-1 5 |
| Наименование характеристики | Значение |
| Входное сопротивление входа «~2,5 В» каждого блока, Ом, не менее | 1,5 -103 |
| Потребляемая мощность каждым блоком от измерительных цепей AN, В^ CN, В-А, не более: - на пределах измерений 75 В и 150 В; - на пределах измерений 250 В и 450 В | 0,25 0,5 |
| Потребляемая мощность входом «~2,5 В» каждого блока, В-А, не более | 0,15 |
| Потребляемая мощность каждым блоком от цепи питания постоянного тока, Вт, не более | 1,5 |
| Габаритные размеры, мм, не более: - кейса; - каждого блока; - датчика тока | 480x380x190 290x155x65 180x61x42 |
| Масса, кг, не более: - комплекса в кейсе - каждого блока с аккумуляторами - датчика тока | 8,0 1,0 0,45 |
| Средняя наработка на отказ, ч, не менее | 25 000 |
| Средний срок службы, лет, не менее | 10 |
наносится на лицевые панели базового и ведомого блоков КИ методом офсетной печати и на эксплуатационную документацию типографским способом.
Комплектность комплексов приведена в таблице 5.
Таблица 5
| Наименование | Обозначение | Количество |
| Комплекс измерительный ЦВ8535. Блок базовый | 3ЭП.499.351 | 1 |
| Комплекс измерительный ЦВ8535. Блок ведомый | 3ЭП.499.351-01 | 1 |
| Датчик тока | 5ЭП.577.356 | 1 |
| Руководство по эксплуатации | 3ЭП.499.350 РЭ | 1 |
| Методика поверки | МРБ МП.2176-2011 | 1 |
| Паспорт | 3ЭП.499.350 ПС | 1 |
| Кабель № 1 | 5ЭП.503.350 | 2 |
| Кабель № 2 | 5ЭП.503.352 | 2 |
| Кабель № 3* | 5ЭП.503.353 | 1 |
| Кабель интерфейса | 5ЭП.503.351 | 1 |
| Адаптер сетевой GS18E05-F1J Вход: ~ 100 - 240 В ± 10 %, 50 Гц, 0,5 А Выход: — 5 В, > 1 A, > 5 Вт** | 2 | |
| Аккумулятор GP 270ААНС 1,2 V, 2500 mAh** | - | 8 |
| Устройство зарядное R0BIT0N Smart S100 (AA с зарядным током до 800 mA)** | - | 1 |
| Карт-ридер MS^O.MM^ Card Reader** | - | 1 |
| Зажим типа "крокодил" А23С | - | |
| - красный | 6 | |
| - черный | 2 | |
| Наконечник измерительный PS^4 | - | |
| - красный | 6 | |
| - черный | 2 |
| Наименование | Обозначение | Количество |
| Кейс | 5ЭП.804.350 | 1 |
| * Используется при поверке комплексов. ** Допускается замена на другой тип с аналогичными техническими характеристиками. | ||
осуществляется по документу МРБ МП.2176-2011 «Комплексы измерительные ЦВ8535. Методика поверки», утвержденному РУП «Витебский ЦСМО> 15.07.2011 г.
Основные средства поверки:
установка поверочная универсальная УППУ-МЭ (регистрационный номер в Федеральном информационном фонде 57346-14);
частотомер электронно-счетный Ч3-54 (регистрационный номер в Федеральном информационном фонде 5480-76);
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится на базовый, ведомые блоки и на датчик тока в виде оттиска поверительного клейма на мастику, уложенную в углубление корпуса над верхним винтом слева, крепящим две части корпуса, и в виде печати в паспорт или в свидетельство о поверке.
приведены в эксплуатационном документе.
ТУ BY 300080696.350-2011 Комплекс измерительный ЦВ8535. Технические условия
