Счетчики электрической энергии статические МАЯК 101АТ, 50441-12

Назначение

Счетчики электрической энергии статические МАЯК 101 АТ предназначены для учета активной энергии прямого направления в однофазных сетях переменного тока частотой 50 Гц.

Описание

Счетчики МАЯК 101 АТ являются измерительными приборами, построенными по принципу учёта информации, получаемой с импульсного выхода измерительной микросхемы. Конструктивно счётчик состоит из корпуса (основания корпуса, крышки корпуса, клеммной крышки), клеммной колодки, печатного узла.

В качестве датчиков тока в счетчиках используется шунт, включенный последовательно в цепь тока. В качестве датчиков напряжения используются резистивные делители, включенные в параллельную цепь напряжения.

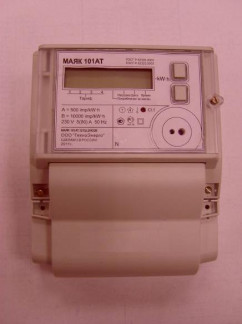

Внешний вид счетчика МАЯК 101 АТ с закрытой клеммной крышкой приведён на рисунке 1.

1 Принцип действия

Принцип действия счетчиков основан на преобразовании входных сигналов тока и напряжения сети в последовательность импульсов, частота которых пропорциональна потребляемой электроэнергии.

Микроконтроллер счетчика преобразует сигналы, поступающие на его входы от датчиков тока и напряжения в сигналы управления импульсным выходом, для обеспечения связи с энергонезависимыми устройствами и поддержания интерфейсных функций связи с внешними устройствами по последовательному каналу типа RS-485 или оптическому порту.

Микроконтроллер собран на однокристальной микро-ЭВМ, с «прошитой» во внутреннем ПЗУ программой.

Счетчики могут применяться автономно или в автоматизированных системах по сбору и учету информации о потребленной электроэнергии с заранее установленной программой и возможностью установки (коррекции) в счетчиках временных и сезонных тарифов. Контроль за потреблением электрической энергии может осуществляться автоматически при подключении счетчиков к информационным (через RS-485 или оптический порт) или телеметрическим цепям системы энергоучета (АСКУЭ).

В счетчиках установлены две электронных пломбы:

-    для фиксации времени вскрытия клеммной крышкой;

-    для фиксации времени вскрытия крышки счетчика.

Счетчики предназначены для эксплуатации внутри закрытых помещений.

2 Варианты исполнения

Счетчики МАЯК 101 АТ имеют несколько вариантов исполнения, отличающиеся типом интерфейса (RS-485 или оптопорт), а также способом управления нагрузкой. Варианты исполнения счетчиков приведены в таблице 1.

Таблица 1 - Варианты исполнения счетчиков

Условное обозначение счетчиков состоит из:

-    наименования счетчиков «Счетчик электрической энергии статический»;

-    обозначения варианта исполнения МАЯК 101АТ.ХХХХ.ХХХХХ, где цифры и буквы ХХХХ.ХХХХХ зависят от варианта исполнения:

первая цифра определяет напряжение: наличие цифры 1: 230 В; вторая цифра определяет ток:

наличие цифры 2: базовый (максимальный) ток 5(80) А;

третья цифра определяет класс точности:

наличие цифры 1: соответствует классу точности 1;

наличие буквы Ш в следующей позиции условного обозначения указывает на то, что в качестве датчика тока используется шунт;

наличие цифры 2 в пятой позиции условного обозначения свидетельствует о том, что в качестве индикатора для снятия информации со счётчика используется ЖКИ; наличие буквы И указывает на наличие импульсного выхода; следующий набор букв в условном обозначении указывает на тип интерфейса: наличие буквы П указывает на наличие интерфейса RS-485; наличие буквы О указывает на наличие оптопорта;

предпоследняя позиция свидетельствует о выборе управления нагрузкой: наличие цифры 1 - управление нагрузкой производится с помощью реле; наличие цифры 2 - управление нагрузкой производится с помощью сигнала; наличие буквы Б в последней позиции свидетельствует об отсутствии резервного питания.

3    Тарификация и архивы учтенной энергии

Счетчики ведут многотарифный учет энергии в четырех тарифных зонах. Тарификатор счетчиков использует расписание исключительных дней (праздничных и перенесенных). Счетчики ведут следующие архивы тарифицированной учтенной энергии:

-    значения учтенной активной энергии нарастающим итогом с момента изготовления по всем тарифам;

-    значения учтенной активной энергии на начало каждого месяца по всем тарифам в течение двадцати четырех месяцев;

-    значения учтенной активной электроэнергии каждого получаса месяца в течение двух

месяцев.

4    Журналы

Счетчики ведут журналы событий.

В журналах событий фиксируются времена начала/окончания следующих событий:

-    время включения/отключения питания (32 события);

-    время открытия и закрытия канала на запись (32 события);

-    время и дата до и после коррекции (32 события);

-    время и дата открытия и закрытия клеммной крышки (32 события);

-    время и дата открытия и закрытия крышки счетчика (32 события);

5    Профили мощности нагрузки

Счетчики ведут четырехканальный профиль мощности с временем интегрирования 30 минут для активной энергии и максимальной активной мощности.

6    Импульсный выход

В счетчиках функционирует изолированный импульсный выход, который может конфигурироваться для формирования импульсов телеметрии или поверки.

Импульсный выход может дополнительно конфигурироваться:

-    для формирования сигнала превышения программируемого порога мощности;

-    для формирования сигнала контроля точности хода встроенных часов;

-    для формирования сигнала управления нагрузкой по программируемым критериям.

7    Устройство индикации

В качестве счетного механизма счетчики имеют жидкокристаллические индикаторы (ЖКИ), осуществляющие индикацию:

-    текущего значения энергии по тарифам;

-    суммарного значения накопленной энергии по тарифам;

-    даты и времени;

-    текущей активной мощности (справочно);

-    заданного лимита мощности;

-    энергии с начала текущего получаса;

-    месячного потребления электроэнергии по каждому тарифу за год;

-    действующего тарифа;

-    тарифного расписания.

Счетчики имеют кнопки для управления режимами индикации.

Счетчики обеспечивают отображение информации на ЖКИ в виде шестиразрядных чисел, пять старших разрядов дают показания в кВтч, шестой разряд, отделенный запятой, указывает десятые доли кВтч.

Счетчики, в зависимости от модификации, имеют независимый интерфейс связи: оптический интерфейс или интерфейс RS-485 по ГОСТ Р МЭК 61107-2001, которые поддерживают ASCII символьный протокол.

Работа со счетчиками через интерфейсы связи может производиться с применением программного обеспечения завода - изготовителя «^сЬе1:сЫк.ехе» или с применением программного обеспечения пользователей.

Доступ к параметрам и данным со стороны интерфейсов связи защищен паролями на чтение, программирование и управление нагрузкой по команде оператора (три уровня доступа).

Скорость обмена по последовательному порту, бод (бит/сек):

-    RS-485: 2400, 9600, 19200, 38400;

-    оптический порт - 9600.

Формат данных: 1 стартовый бит, 8 бит данных, 1 стоповый бит.

Программное обеспечение

Встроенное программное обеспечение состоит из двух частей: метрологически значимой и сервисной. Программное обеспечение:

-    производит обработку информации, поступающей от аппаратной части счётчика;

-    формирует массивы данных и сохраняет их в энергонезависимой памяти;

-    отображает измеренные значения на индикаторе;

-    формирует ответы на запросы, поступающие по интерфейсам связи;

Идентификационные признаки метрологически значимой части программного обеспечения прибора приведены в таблице 2:

Таблица 2

Метрологические характеристики нормированы с учетом влияния программного обеспечения.

Уровень защиты от непреднамеренных и преднамеренных изменений А по МИ 3286.

9 Защита от несанкционированного доступа

Для защиты от несанкционированного доступа в счетчике предусмотрена установка пломб ОТК завода - изготовителя и организации, осуществляющей поверку счетчика.

После установки на объект счетчики должны пломбироваться пломбами обслуживающей организации.

Схема пломбирования счетчиков приведена на рисунке 2.

Кроме механического пломбирования в счетчике предусмотрено электронное пломбирование клеммной крышки и крышки счетчика. Электронные пломбы работают во включенном состоянии счетчика. При этом факт и время вскрытия крышек фиксируется в соответствующих журналах событий, без возможности инициализации журналов.

Таблица 3

Знак утверждения типа

Знак утверждения типа наносится на панели счетчиков методом офсетной печати. В эксплуатационной документации на титульных листах знак утверждения типа наносится типографским способом.

Комплектность

Комплект поставки приведен в таблице 4 Таблица 4

Поверка

осуществляется по документу «Счетчик электрической энергии статический МАЯК 101 АТ. Руководство по эксплуатации. Приложение В. Методика поверки» МНЯК.411152.005РЭ1, утвержденному руководителем ГЦИ СИ ФБУ «Нижегородский ЦСМ» 04 июня 2012 г.

Перечень эталонов, применяемых при поверке:

У становка для поверки счётчиков электрической энергии автоматизированная УАПС-1М:

-    номинальное напряжение 230 В;

-    диапазон токов (0,01 - 100) А;

-    погрешность измерения активной энергии ± 0,15 %;

-    погрешность измерения тока и напряжения ± 0,3 %.

Сведения о методах измерений

Сведения о методах измерений приведены в документе «Счетчик электрической энергии статический МАЯК 101 АТ. Руководство по эксплуатации» МНЯК.411152.005РЭ.

Нормативные и технические документы, устанавливающие требования к счетчикам электрической энергии статическим МАЯК 101АТ.

ГОСТ Р 52320-2005. Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счетчики электрической энергии.

ГОСТ Р 52322-2005. Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 21. Статические счетчики активной энергии классов точности 1 и 2.

МНЯК.411152.005ТУ. Счетчики электрической энергии статические МАЯК 101АТ. Технические условия.

Рекомендации к применению

- осуществление торговли и товарообменных операций.
