Анализаторы углерода и серы LECO, 50442-12

Назначение

Анализаторы углерода и серы LECO (далее - анализаторы) предназначены для экспрессного измерения массовой доли углерода и серы в черных и цветных металлах, сталях и сплавах, геологических пробах, а также в других неорганических материалах.

Описание

Принцип действия анализаторов основан на сжигании образца в индукционной печи в токе кислорода и последующем определении содержания газообразных оксидов серы и углерода методом инфракрасной спектроскопии.

Конструктивно анализаторы состоят из индукционной печи, аналитического блока содержащего газовые колонки и ИК детекторы, и цветного жидкокристаллического дисплея для управления процессами измерений и отображения полученных результатов.

Навеска анализируемого вещества (в диапазоне от 0,1 до 1,0 г) в керамическом тигле помещается в индукционную печь для сжигания в токе предварительно очищенного кислорода. Углерод и сера, содержащиеся в анализируемой пробе, окисляются до CO, CO2, SO2. Полученная парогазовая смесь из индукционной печи подается в аналитический блок газом-носителем, в качестве которого выступает кислород. На первом этапе парогазовая смесь проходит через нагреваемый пылевой фильтр, затем через колонку, заполненную перхлоратом магния, для удаления паров H2O. На втором этапе газовая смесь поступает последовательно на два ИК детектора для измерения содержания SO2. Затем газовая смесь проходит через окислительную колонку, в которой СО переходит в СО2, а SO2 в SO3 и задерживается на целлюлозе - заполнителе следующей колонки. На окончательном этапе газы поступают последовательно на два ИК детектора для измерения содержания СO2.

Анализаторы углерода и серы LECO выпускаются в пяти модификациях, которые отличаются конструкционными особенностями индукционных печей, колонок и ИК детекторов, соответственно, диапазонами измерений и анализируемыми газами и предназначены для измерений: СS844 - содержания углерода и серы; С844 - содержания углерода; S844 - содержания серы; C844WC - больших содержаний углерода; CS844LS-содержания углерода и серы в карбидах и подобных материалах.

Анализ выполняется автоматически под управлением программного обеспечения. Процесс измерения включает следующие операции: взвешивание образца, размещение его в индукционную печь, затем автоматическое определение содержания серы и углерода, после чего пересчет содержания в массовую долю с учетом взятой для анализа массы навески. Результаты анализа выводятся на дисплей и могут быть распечатаны.

Программное обеспечение

Анализаторы оснащены программным обеспечением, позволяющим осуществлять диагностику технического состояния системы, градуировку анализатора с помощью стандартных образцов фирмы LECO, контроль процесса измерений, сохранять результаты измерений, проводить их статистическую обработку и архивирование.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.

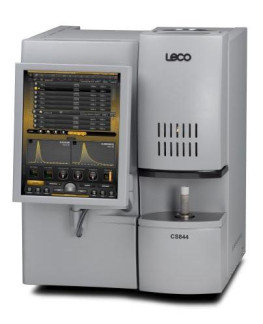

Фотография внешнего вида анализатора представлена на рисунке 1.

Рисунок 1 - Внешний вид анализатора углерода и серы LECO Место нанесения поверочного клейма (или знака поверки в виде наклейки)

Технические характеристики

Значения характеристик для модификации

Наименование характеристик

СБ 844

С 844

S 844 C844 WC CS844LS

Диапазоны измерений массовой доли, %

-    углерода

-    серы

Пределы допускаемой относительной погрешности измерений массовой доли

0,6-10- 6 0,6 10-4- 6

0,6-10- 6

410- 3

0,6-10- 6 0,3 • 10-4- 6

0,6 10-4- 6

± 50 ± 30 ± 20 ± 4,5

± 50 ± 30 ± 20 ± 4,5

углерода

от 0,6 10-4 до 110-3 вкл.

3    3

свыше 110 до 610 вкл. свыше 6 10-3 до 5 10-2 % вкл. свыше 5 10 до 6 % вкл. серы

от 0,3 • 10-4 до 2 10-3 % вкл.

свыше 2 10-3 до 110-3 % вкл.

свыше 110-3 до 5 10-2 % вкл. -2

Знак утверждения типа

наносится на боковую панель анализатора методом наклейки и на титульный лист Руководства по эксплуатации типографским способом.

Комплектность

Поверка

осуществляется по документу МП 03-251-2012 «ГСИ. Анализаторы углерода и серы LECO. Методика поверки», утвержденному ФГУП «УНИИМ» в 2012 г.

Эталонные средства измерений, используемые при поверке:

- Стандартные образцы утвержденных типов ГСО 3245-91П, ГСО 666-81П, ГСО 1220-93П, ГСО 8441-2003, ГСО 8442-2003, ГСО 8443-2003.

Сведения о методах измерений

Методика измерений представлена в руководстве по эксплуатации.

Нормативные и технические документы, устанавливающие требования к анализаторам углерода и серы LECO

Техническая документация изготовителя «LECO Corporation» (США)

Рекомендации к применению

Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
