| Номер в госреестре | 50447-12 |
| Наименование СИ | Хроматограф газовый промышленный для анализа природного газа |
| Обозначение типа СИ | NGC 8206 |
| Изготовитель | "ABB Inc.", США |
| Год регистрации | 2012 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |

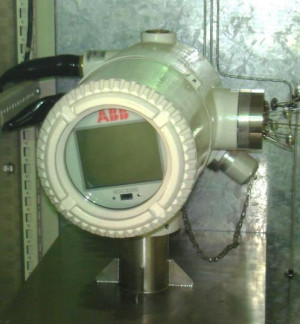

Хроматограф газовый промышленный для анализа природного газа NGC 8206 (далее -хроматограф) предназначен для измерения компонентного состава природного газа, газовых топлив и вычисления их теплофизических свойств: теплоты сгорания, относительной плотности и числа Воббе.
Хроматограф представляет собой промышленный автоматический прибор с насадоч-ными колонками, на которых по заданной программе происходит разделение компонентов природного газа с последующим измерением их содержания детектором по теплопроводности и расчета на основе компонентного состава значений объемной теплоты сгорания (низшей и высшей), относительной плотности, коэффициента сжимаемости и числа Воббе (низшего и высшего).
Хроматограф обеспечивает отбор, анализ и хранение данных по четырем отдельным газовым потокам, два из которых могут использоваться для градуировки прибора.
С помощью программного обеспечения хроматографа выполняется обработка результатов измерений, вычисление данных о качестве природного газа в соответствии с ГОСТ 31369-2008 (ИСО 6976) «Газ природный. Вычисление теплоты сгорания, плотности, относительной плотности и числа Воббе на основе компонентного состава».
Компонентный состав природного газа, диапазон измерений молярной доли приведены в таблице 2.
Программное обеспечение хроматографа обеспечивает управление системой хроматографа и аналитическими процессами, измерение параметров в реальном масштабе времени для анализа природного газа, хранение и обработку данных.
Таблица 1 - Идентификационные данные по программному обеспечению
| Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| PCCU32 | Недоступно | Не ниже 6.0 | - | - |
Операционная система, имеющая оболочку доступную пользователю, отсутствует. Программное обеспечение и его окружение являются неизменными, средства для программирования или изменения метрологически значимых функций отсутствуют.
Уровень защиты программного обеспечения оценивается как «А» согласно МИ 32862010.
Программное обеспечение приборов может быть установлено или переустановлено только на заводе-изготовителе с использованием специальных программно-технических устройств.
Диапазон измерений молярной доли компонентов по таблице 2.
Таблица 2
| Анализируемый компонент | Диапазон измерений молярной доли, % |
| Метан | от 40 до 99,7 |
| Этан | от 0,01 до 15 |
| Пропан | от 0,005 до 6,0 |
| Изо-бутан | от 0,005 до 4,0 |
| Н-бутан | от 0,005 до 4,0 |
| Неопентан | от 0,005 до 2,0 |
| Изо-пентан | от 0,005 до 0,05 |
| Н-пентан | от 0,005 до 10 |
| Г ексан (в сумме с углеводородами до додекана включительно) | от 0,005 до 1,0 |
| Диоксид углерода | от 0,01 до 15 |
| Азот | от 0,01 до 15 |
Диапазон измерения теплоты сгорания
от 29,8 до 55,9 МДж/м
от 7100 до 10700 ккал/м' Предел допускаемого значения среднего квадратического отклонения (повторяемости) результатов измерений, %, в диапазоне молярной доли: свыше 0,005 до 0,01 свыше 0,01 до 0,10 свыше 0,10 до 1,0 свыше 1,0 до 10 свыше 10-100
0,001
0,002
0,004
0,008
0,02
0,05
Относительное среднее квадратическое отклонение случайной составляющей погрешности измерения теплоты сгорания, %, не более Пределы допускаемых значений относительного изменения выходного сигнала хроматографа за 120 часов непрерывной работы, %
Время одного анализа, мин, не более
Температура окружающей среды, оС;
Относительная влажность в рабочем диапазоне температур, %
от минус 18 до плюс 55 до 90 от 10,5 до 16
7
53
242х225х400
11
1ExdIIBT6+H2
Напряжение питания постоянного тока, В Максимальная потребляемая мощность, Вт, не более
- без вспомогательного обогревателя
- со вспомогательным обогревателем Г абаритные размеры (ШхВхГ), мм, не более Масса, кг, не более Взрывозащищенное исполнение
Знак утверждения типа может быть нанесен на лицевую панель прибора и на титульный лист руководства по эксплуатации типографским способом.
Хроматограф NGC 8206 Руководство по эксплуатации Методика поверки
1 шт. 1 экз. 1 экз.
осуществляется по документу МП 50447-12 «Инструкция. Хроматограф газовый промышленный для анализа природного газа NGC 8206. Методика поверки», разработанным и утвержденным ФГУП «ВНИИМС» в марте 2012 г. и входящим в комплект технической документации.
Основные средства поверки:
- государственные стандартные образцы природного газа ГСО ИПГ № 8219-02. Сведения о методиках (методах) измерений
приведены в соответствующем разделе руководства по эксплуатации на хроматограф.
Нормативные и технические документы, устанавливающие требования к хроматографу газовому промышленному для анализа природного газа NGC 8206
1. ГОСТ 31369-2008 (ИСО 6976) «Газ природный. Вычисление теплоты сгорания, плотности, относительной плотности и числа Воббе на основе компонентного состава»;
2. ГОСТ 8.578-2008 «Государственная поверочная схема для средств измерений содержания компонентов в газовых средах»;
3. Техническая документация фирмы-изготовителя.
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
