Карбонатомеры КМ-04, 50451-12

Назначение

Карбонатомеры КМ-04 (далее - карбонатомеры) предназначены для измерений массовых долей карбоната кальция и доломита в измельченном образце горной породы.

Описание

Принцип действия карбонатомера основан на автоматическом измерении давления и температуры в реакционной камере выделившегося углекислого газа (СО2) в результате протекания химической реакции между исследуемым образцом измельченной горной породы и 6 % водным раствором хлороводородной кислоты (HCl). Различие в скорости протекания реакции взаимодействия карбоната кальция и доломита с хлороводородной кислотой позволяет по измеренным значениям давления одновременно измерять массовые доли карбоната кальция и доломита в анализируемой горной породе. Измерение температуры обеспечивает корректировку изменения давления, обусловленную влиянием температуры.

Карбонатомер представляет собой лабораторный прибор, который состоит из электронного блока, закрытого сверху столиком, технологического блока, магнитной мешалки, реакционной камеры и емкости для кислоты.

При проведении измерений необходимо аккуратно засыпать предварительно взвешенный измельченный образец на дно сухого контейнера, не оставляя остатков порошка на подложке и стенке контейнера, и поместить на дно контейнера якорь магнитной мешалки. Далее следует ввести хлороводородную кислоту в реакционную камеру. В момент поступления кислоты в реакционную камеру включается привод магнитной мешалки и при интенсивном перемешивании происходит выделение углекислого газа, приводящее к росту давления в камере, которое отображается на цифровом индикаторе прибора. Измерение осуществляется в течение 30 минут. Управление карбонатомером осуществляется посредством персонального компьютера с программным обеспечением, в соответствующее окно которого заносятся: номер исследуемого образца, глубина его отбора и значение массы.

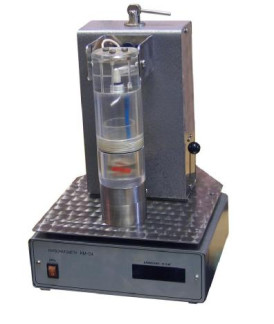

Фотография внешнего вида карбонатомера представлена на рисунке 1.

Программное обеспечение

Карбонатомер оснащен программным обеспечением, позволяющим проводить контроль процесса измерений, осуществлять сбор экспериментальных данных, обрабатывать и сохранять полученные результаты, передавать результаты измерений на персональный компьютер или на принтер.

Идентификационные данные программного обеспечения

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.

Технические характеристики

Знак утверждения типа

наносится типографским способом на титульном листе «Руководства по эксплуатации» и на боковую панель карбонатомера в виде наклейки.

Комплектность

Поверка

осуществляется по документу МП 21-251-2012 «ГСИ. Карбонатомеры КМ-04. Методика поверки», утвержденному ФГУП «УНИИМ» в 2012 г.

Перечень эталонных средств, используемых при поверке:

-    стандартный образец состава доломита (СО-6) ГСО 7222-96 (аттестованное значение массовой доли оксида кальция 32,41 %, границы абсолютной погрешности аттестованного значения массовой доли оксида кальция ±0,20 %; аттестованное значение массовой доли оксида магния 19,72 %, границы абсолютной погрешности аттестованного значения массовой доли оксида магния ±0,32 %);

-    стандартный образец состава известняка ГСО 8845-2006 (аттестованное значение массовой доли оксида кальция 54,98 %, границы абсолютной погрешности аттестованного значения массовой доли оксида кальция ±0,31 %);

-    весы лабораторные I (специального) класса точности по ГОСТ Р 53228-2008.

Сведения о методах измерений

Методика измерений представлена в руководстве по эксплуатации на карбонато-мер КМ-04 (КМ-04.00.00.000 РЭ).

Нормативные и технические документы, устанавливающие требования к карбонатоме-рам КМ-04

Техническая документация изготовителя ООО «НПП «Геосфера».

Рекомендации к применению

Карбонатомеры КМ-04 применяются вне сферы государственного регулирования обеспечения единства измерений.
