| Номер в госреестре | 50454-12 |
| Наименование СИ | Анализаторы содержания нитрат-ионов автоматические |
| Обозначение типа СИ | АНАТ-2 и АНАТ-2(в) |
| Изготовитель | ООО "ЛЮМЭКС-АвтоХимКонтроль", г.С.-Петербург |
| Год регистрации | 2012 |
| Срок свидетельства | 09.07.2017 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |

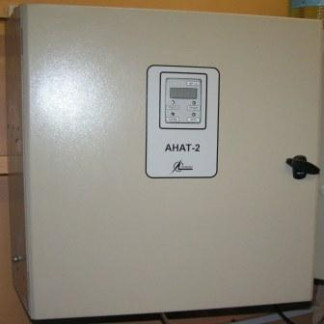

Анализаторы содержания нитрат-ионов автоматические «АНАТ-2» и «АНАТ - 2(в)» (далее - анализаторы) предназначены для непрерывных автоматизированных измерений массовой концентрации нитрат-ионов в питьевой, природной и технологической воде.
Принцип действия анализатора основан на измерении светопоглощения нитрат-ионов, пропорционального массовой концентрации нитрат-ионов в проходящей через проточную кювету с анализируемой жидкостью.
Метод измерения - спектрофотометрический.
Для пересчета интенсивности светопоглощения в содержание нитрат-ионов в анализируемой пробе анализатор предварительно градуируется по градуировочным растворам с известными значениями массовой концентрации нитрат-ионов.
Анализатор работает автономно по алгоритму, задаваемому блоком управления.
Анализатор «АНАТ-2(в)» по своему назначению, техническим характеристикам и правилам эксплуатации полностью соответствует анализатору «АНАТ-2», но монтируется в корпусе с другими габаритными размерами.
Анализатор имеет встроенное программное обеспечение «ANAT», разработанное фирмой-изготовителем специально для решения задач измерения содержания определяемых компонентов в водах. Программным обеспечением осуществляется функции сбора, обработки, представления, хранения и передачи информации.
Программное обеспечение идентифицируется при запуске прибора после нажатия кнопки «Сеть» путем вывода на экран версии программного обеспечения.
Идентификационные данные программного обеспечения приведены в таблице 2.
Таблица 2
| Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии (иден-тификаци-онный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| ANAT | ANAT.hex | V23.15.43 | A5B27FA3 | CRC 32 |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.
Влияние программного обеспечения на метрологические характеристики учтено при нормировании метрологических характеристик.
Метрологические и технически характеристики
1. Основные метрологические характеристики анализатора приведены в таблице 1. Таблица 1.
| Название характеристики | Диапазон показаний, мг/дм1 | Диапазон измерений, мг/дм3 | Пределы допускаемой основной относительной погрешности До, % |
| Массовая концентрация нитрат-ионов | от 0 до 400 | от 4,0 до 80 включительно | ±10 |
| свыше 80 до 400 включит. | ±25 |
- температура анализируемой пробы на входе анализатора от 5 до 35 °С;
- диапазон изменения рН анализируемой пробы от рН 5 до рН 8.
7. Электропитание анализатора осуществляется от сети переменного тока частотой от 49 до 51 Гц с напряжением от 187 до 242 В.
8. Мощность, потребляемая анализатором из сети ~ 50 Гц 220 В, - 50 Вт.
9. Изменение показаний анализатора за 8 часов непрерывной работы не превышает 0,5 доли от основной погрешности.
10. Среднее время восстановления анализатора 8 ч.
11. Средний срок службы анализатора - 5 лет.
12. Средняя наработка на отказ - 20000 ч.
13. Пределы допускаемой дополнительной погрешности анализатора, %, вызванной изменением напряжения питания от 187 до 242 В - в долях от основной - 0,5.
14. Пределы допускаемой дополнительной погрешности анализатора, %, вызванной изменением температуры окружающего воздуха, в пределах рабочих температур на каждые 10° С - в долях от основной - 0,5
15. Дополнительная погрешность анализатора, вызванная изменением температуры анализируемой воды на каждые 5 оС от номинального значения температуры 20 оС в диапазоне от 5 до 35 оС не превышает половины предела допускаемого значения его основной относительной погрешности.
Знак утверждения типа наносится на титульном листе руководства по эксплуатации методом компьютерной графики и на корпус анализатора в виде наклейки.
| Обозначение | Наименование | Количество |
| 614.00.00.00.00 | Автоматический анализатор нитрат-ионов | 1 шт. |
| Г идрозатвор | 1 шт. | |
| Запасные инструменты и принадлежности | 1 шт. 1 шт. 1 шт. 3 шт. 4 шт. | |
| ЗИП: 1. Приборный ключ 2. Разъём РС-10ТВ 3. Мембраны для насоса 4. Мембраны для клапана 5. Уплотнители к капиллярам | ||
| 614.00.00.00.00 | Упаковка | 1 шт. |
| Эксплуатационная документация | ||
| 614.00.00.00.00РЭ | Руководство по эксплуатации | 1 шт. |
| 614.00.00.00.00ПС | Паспорт | 1 шт. |
| Реактивы: | ||
| ГСО 6696-93 | Государственный стандартный образец (ГСО) состава водного раствора нитрат-ионов, массовая концентрация 1 г/дм3 (мг/см ), погрешность аттестованного значения ± 1% | 2 шт. |
осуществляется по документу МП 242-1329-2012 «Анализаторы содержания нитрат-ионов автоматические «АНАТ-2», «АНАТ-2(в)». Методика поверки», утвержденному ГЦИ СИ ФГУП "ВНИИМ им. Д.И.Менделеева" 17 января 2012 г.
Основные средства поверки:
- стандартный образец состава раствора нитрат-ионов ГСО 6696-93, массовая концентрация 1 г/дм3 (мг/см3).
Методика измерений приведена в документе «Анализаторы содержания нитрат-ионов автоматические «АНАТ-2» и «АНАТ - 2(в)». Руководство по эксплуатации», 2011 г.
Нормативные и технические документы, устанавливающие требования к анализаторам содержания нитрат-ионов автоматических «АНАТ-2» и «АНАТ - 2(в)
1. ГОСТ 22729-84 «Анализаторы жидкостей. ГСП. Общие технические условия».
2. ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия».
3. ТУ 4215-614-59481510-2009, «Анализаторы содержания нитрат-ионов автоматические «АНАТ-2», «АНАТ-2(в)». Технические условия».
- при осуществлении деятельности в области охраны окружающей среды.
- при выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
