Государственный реестр средств измерений

Газоанализаторы портативные Sensit Gold CGI, Sensit Gold G2, Sensit HXG-3, Sensit P 100, Sensit HCN, 50455-12

50455-12
Газоанализаторы портативные модели Sensit Gold CGI, Sensit Gold G2, Sensit HXG-3, Sensit P100, Sensit HCN предназначены для измерения объемной доли кислорода, оксида углерода, сероводорода, синильной кислоты, хлора, оксида азота, диоксида азота и диоксида серы а также для измерения и сигнализации о превышении довзрывоопасных концентраций метана в воздухе рабочей зоны.
Документы
Карточка СИ
Номер в госреестре 50455-12
Наименование СИ Газоанализаторы портативные
Обозначение типа СИ Sensit Gold CGI, Sensit Gold G2, Sensit HXG-3, Sensit P 100, Sensit HCN
Изготовитель "Sensit Technologies", США
Год регистрации 2012
Срок свидетельства 09.07.2017
МПИ (интервал между поверками) 1 год
Стоимость поверки Узнать стоимость
Описание типа скачать

Назначение

Газоанализаторы портативные модели Sensit Gold CGI, Sensit Gold G2, Sensit HXG-3, Sensit P100, Sensit HCN предназначены для измерения объемной доли кислорода, оксида углерода, сероводорода, синильной кислоты, хлора, оксида азота, диоксида азота и диоксида серы а также для измерения и сигнализации о превышении довзрывоопасных концентраций метана в воздухе рабочей зоны.

Описание

Газоанализаторы портативные модели Sensit Gold CGI, Sensit Gold G2, Sensit HXG-3, Sensit P100, Sensit HCN (далее - газоанализаторы) представляют собой автоматические портативные приборы непрерывного действия.

Конструктивно газоанализаторы моделей Sensit Gold CGI, Sensit Gold G2, Sensit HXG-3, Sensit HCN выполнены одноблочными с выносным датчиком. Датчик газоанализатора соединяется с пластмассовым корпусом посредством гибкого держателя. На корпусе размещены: динамик звуковой сигнализации, жидкокристаллический дисплей, клавиши управления и индикаторы световой сигнализации. В корпусе расположены печатные платы с элементами электрической схемы, побудитель расхода и элементы питания.

Газоанализаторы модели Sensit P100 выполнены одноблочными в пластмассовом корпусе. На корпусе размещены: динамик звуковой сигнализации, жидкокристаллический дисплей, клавиши управления, диффузионный вход сенсора и индикаторы световой сигнализации. В корпусе расположены печатные платы с элементами электрической схемы и элемент питания. Газоанализатор снабжен клипсой крепления к поясу.

Принцип действия:

-    по каналу метана - полупроводниковый;

-    по каналу кислорода, оксида углерода, сероводорода, синильной кислоты, хлора, оксида азота диоксида азота и диоксида серы - электрохимический.

Способ отбора пробы:

-    модели Sensit Gold CGI, Sensit Gold G2, Sensit HXG-3, Sensit HCN - принудительный за счет встроенного побудителя расхода.

-    модель Sensit P100 - диффузионный.

Газоанализаторы имеют жидкокристаллический монохромный цифровой дисплей, обеспечивающий отображение:

-    для газоанализаторов моделей Sensit Gold CGI, Sensit Gold G2, Sensit HXG-3, Sensit HCN -результатов измерений объемной доли / довзрывоопасной концентрации определяемых компонентов, уровня заряда аккумуляторов, информацию о срабатывании сигнализации для каждого измерительного канала;

-    для газоанализаторов моделей Sensit P100 - результатов измерений объемной доли определяемых компонентов.

Электрическое питание газоанализатора осуществляется:

1)    газоанализаторы моделей Sensit Gold CGI, Sensit Gold G2, Sensit HXG-3, Sensit HCN - от элемента питания типоразмера С (R20, LR20 и т.д.);

2)    газоанализаторы модели Sensit P100 - от литиевых батарей, с номинальным напряжением 3,6 В.

Газоанализаторы обеспечивают срабатывание сигнализации по двум порогам для каждого измерительного канала (по каналу довзрывоопасной концентрации метана по одному порогу):

-    звуковым сигналом;

-    светодиодным индикатором;

-    вибрационным сигналом тревоги;

-    отображением на дисплее символов, обозначающих пороги срабатывания.

Газоанализаторы модели Sensit Gold CGI, Sensit Gold G2, Sensit HXG-3, Sensit HCN обеспечивают вывод данных на персональный компьютер при помощи ИК-порта.

Газоанализаторы моделей Sensit Gold G2, Sensit HXG-3 и Sensit P100 выполнены во взрывозащищенном исполнении, «искробезопасная электрическая цепь i» по ГОСТ Р МЭК 60079-112010. Маркировка взрывозащиты и степень защиты от внешних воздействий по ГОСТ 14254-96 приведены в таблице 1.

Таблица 1

Модель

Маркировка взрывозащиты по ГОСТ Р МЭК 60079-0-2007

Степень защиты от внешних воздействий по ГОСТ 14254-96

Sensit P100

Ex ia IIC T4

IP65

Sensit HXG-3

Ex ic IIB T3

IP20

Sensit Gold G2

Ex ib IIB T3

IP54

в) г)

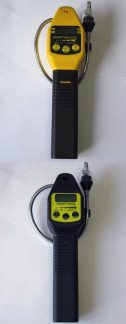

Рисунок 1 - Газоанализаторы портативные модели Sensit Gold CGI (Sensit Gold G2),

Sensit HXG-3, Sensit P100, Sensit HCN

Программное обеспечение

Газоанализаторы имеют встроенное программное обеспечение, разработанное изготовителем специально для решения задач измерения объемной доли определяемых компонентов и сигнализации о превышении довзрывоопасной концентрации метана в воздухе рабочей зоны. ПО обеспечивает:

-    обработку и передачу измерительной информации;

-    отображение результатов измерений на жидкокристаллическом дисплее;

-    проведение калибровки газоанализаторов;

-    срабатывание сигнализации при превышении установленных пороговых значений. Программное обеспечение идентифицируется при включении газоанализатора путем

вывода на экран номера версии.

Идентификационные данные программного обеспечения приведены в таблице 2 Таблица 2

Модель газоанализатора

Наименование программного обеспечения

Идентификационное наименование программного обеспечения

Номер версии (идентификационный номер) программного обеспечения

Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода)

Алгоритм вычисления цифрового идентификатора программного обеспечения

Sensit Gold CGI, Sensit Gold G2

Sensit Gold G2

Sensit Gold G2

1.39

0x101e

CRC16

Sensit HXG-3

Sensit HXG-3/3P

Sensit

HXG-3/3P

2.07

0x28f9

CRC16

Sensit HCN

Sensit HCN

Sensit HCN

1.15

0xb451

CRC16

Sensit P100 (определяемый компонент - O2)

P100-O2

P100-O2

1.23

0x25b1

CRC16

Sensit P100 (определяемый компонент - CO)

P100-CO

P100-CO

1.28

0xf95f

CRC16

Sensit P100 (определяемый компонент - H2S)

P100-H2S

P100-H2S

1.25

0x5355

CRC16

Sensit P100 (определяемый компонент - HCN)

P100-HCN

P100-HCN

1.25

0x29c7

CRC16

Sensit P100 (определяемый компонент - Cl2)

P100-C12

P100-Cl2

1.26

0xb32b

CRC16

Sensit P100 (определяемый компонент - NO)

P100-ND

P100-ND

1.25

0x41a8

CRC16

Sensit P100 (определяемый компонент - NO2)

P100-ND2

P100-ND2

1.26

0xd2ae

CRC16

Sensit P100 (определяемый компонент - SO2)

P100-SO2

P100-SO2

1.27

0x6b1a

CRC16

Влияние встроенного программного обеспечения учтено при нормировании метрологических характеристик газоанализатора. Уровень защиты встроенного программного обеспечения газоанализаторов от преднамеренных или непреднамеренных изменений - "С" по МИ

3286-2010.

Технические характеристики

1) Диапазоны измерений, пределы допускаемой основной погрешности и предел допускаемого времени установления показаний газоанализаторов приведены в таблицах 3 - 5.

Таблица 3 - Диапазоны измерений, пределы допускаемой основной погрешности и предел допускаемого времени установления показаний для газоанализаторов модели Sensit Gold CGI, Sensit Gold G2 (4-х канальные газоанализаторы)

Опреде

ляемый

компонент

Диапазон показаний объемной доли определяемого компонента

Диапазон измерений объемной доли определяемого компонента

Пределы допускаемой основной погрешности

Предел допускаемого времени установления показаний с

Цена наименьшего разряда цифрового индикатора

абсолют

ной

относи

тельной

Кислород

(O2)

От 0 до 25 %

От 0 до 25 %

± 0,6 % (об.д.)

-

20

0,1 %

Оксид углерода (CO)

От 0 до 2000 -1

млн

От 0 до 50 млн-1

Св. 50 до 2000 -1

млн

± 5 млн-1

± 10 %

40

1 -1 1 млн

Сероводород (H2S)

От 0 до 100 -1

млн

От 0 до 10 млн-1

Св. 10 до 100 -1

млн

± 2 млн-1

± 20 %

40

-1

1 млн

Метан

(CH4)

От 0 до 100 % НКПР 1 2)

Не нормирован

Не нормированы

Не нормированы

Не нормирован

0,1 % НКПР

Примечание - 1) значения Н

КПР для метана в соответствии с ГОСТ Р 51330.19-99.

Таблица 4 - Диапазоны измерений, пределы допускаемой основной погрешности и предел допускаемого времени установления показаний для газоанализаторов модели Sensit HCN (одно- или двух канальный)

Определяемый компонент

Диапазон показаний объемной доли определяемого компонента

Диапазон измерений объемной доли определяемого компонента

Пределы допускаемой основной погрешности

Предел допускаемого времени установления показаний с

Цена наименьшего разряда цифрового индикатора

абсолют

ной

относи

тельной

Синильная

кислота

(HCN)

От 0 до 100 -1

млн

От 0 до 10 млн-1

±2,0 млн-1

60

0,1 млн-1

Оксид углерода (CO)

1)

От 0 до 2000 -1

млн

От 0 до 50 млн-1

Св. 50 до 2000 -1

млн

± 5 млн-1

± 10 %

40

-1

1 млн

Примечание - 1) датчик на оксид углерода устанавливается по дополнительному заказу.

Таблица 5 - Диапазоны измерений, пределы допускаемой основной погрешности и предел допускаемого времени установления показаний для газоанализаторов модели Sensit

Р100 (одноканальный)

Опреде

ляемый

компонент

Диапазон показаний объемной доли определяемого компонента

Диапазон измерений объемной доли определяемого компонента

Пределы допускаемой основной погрешности

Предел допускаемого времени установления показаний To,9д, с

Цена наименьшего разряда цифрового индикатора

абсолют

ной

относи

тельной

1

2

3

4

5

6

7

Кислород

(O2)

От 0 до 25 %

От 0 до 25 %

± 0,6 % (об.д.)

-

20

0,1 %

Оксид углерода (CO)

От 0 до 999 млн-1

От 0 до 50 млн-1 св. 50 до 999 млн-1

± 5 млн-1

± 10 %

40

1 млн-1

1

2

3

4

5

6

7

Сероводород (H2S)

От 0 до 100 млн-1

От 0 до 10 млн-1 св. 10 до 100 млн-1

± 2 млн-1

± 20 %

40

1 млн-1

Синильная

кислота

(HCN)

От 0 до 30 млн-1

От 0 до 10 млн-1

±2,0 млн-1

60

0,5 млн-1

Хлор (Cl2)

От 0 до 20 млн-1

От 0 до 1,0 млн-1

Св. 1,0 до 10 млн-1

±0,2 млн-1

± 20 %

30

0,1 млн-1

Оксид азота (NO)

От 0 до 250 млн-1

От 0 до 5 млн-1

Св. 5 до 250 млн-1

± 1 млн-1

± 20 %

30

1,0 млн-1

Диоксид азота (NO2)

От 0 до 20 млн-1

От 0 до 3 млн-1

Св. 3 до 20 млн-1

± 0,6 млн-1

± 20 %

30

0,1 млн-1

Диоксид серы (SO2)

От 0 до 10 млн-1

От 0 до 4 млн-1 Св. 4 до 10 млн-1

± 1 млн-1

± 25 %

30

0,1 млн-1

2) Диапазон настройки порогов срабатывания сигнализации (для газоанализаторов модели Sensit HXG-3 и канала довзрывоопасной концентрации метана газоанализаторов модели Sensit Gold CGI, Sensit Gold G2), % НКПР    от 10 до 40

Примечание: значение порога срабатывания задается на заводе-изготовителе из ряда

10, 20, 40 % НКПР

3)    Пределы допускаемой основной абсолютной погрешности срабатывания сигнализации (для газоанализаторов модели Sensit HXG-3 и канала довзрывоопасной концентрации метана газоанализаторов модели Sensit Gold CGI, Sensit Gold G2), % НКПР    5

4)    Время срабатывания сигнализации (для газоанализаторов модели Sensit HXG-3 и канала довзрывоопасной концентрации метана газоанализаторов модели Sensit Gold CGI, Sensit Gold G2), с, не более    20

5)    Пределы допускаемой вариации показаний газоанализатора (за исключением газоанализаторов модели Sensit HXG-3 и канала довзрывоопасной концентрации метана газоанализаторов модели Sensit Gold CGI, Sensit Gold G2) равны 0,5 в долях от пределов допускаемой основной погрешности.

6)    Пределы допускаемой дополнительной погрешности газоанализатора от влияния изменения температуры окружающей и анализируемой сред в рабочих условиях эксплуатации на каждые 10°С от температуры определения основной погрешности, в долях от пределов допускаемой основной погрешности:

-    канал метана (полупроводниковый сенсор)    0,5

-    канал кислорода, оксида углерода, сероводорода, синильной кислоты, хлора, оксида азота диоксида азота и диоксида серы (электрохимический сенсор)    1,0

7)    Пределы допускаемой дополнительной погрешности газоанализатора от влияния изменения влажности окружающей и анализируемой сред в рабочих условиях эксплуатации (от 15 до 90 %) на каждые 10 % от влажности, при которой определялась основная погрешность, равны 1,0 в долях от пределов допускаемой основной погрешности.

8)    Время прогрева газоанализатора, мин, не более    2

9)    Изменение показаний газоанализаторов за 8 ч непрерывной работы, в долях от пределов допускаемой основной погрешности, не более    0,5

10)    Время непрерывной работы газоанализатора от одной полной зарядки аккумуляторной батареи / новых элементов питания при нормальных условиях эксплуатации не менее указанного в таблице 6.

Модель газоанализатора

Время непрерывной работы, не менее

Sensit Gold CGI, Sensit Gold G2, Sensit HXG-3

12 ч

Sensit P100

2 года

Sensit HCN

30 ч

9) Г абаритные размеры и масса газоанализатора не более указанных в таблице 7.

Таблица 7

Модель газоанализатора

Г абаритные

размеры, мм, не более

Масса, кг, не более

Высота

Ширина

Длина

Sensit Gold CGI, Sensit Gold G2, Sensit HXG-3

292

76

69

0,55

Sensit P100

97

59

20

0,105

Sensit HCN

305

89

40

0,5

10) Средний срок службы, месяцев:

-    газоанализаторов модели Sensit Gold CGI, Sensit Gold G2, Sensit P100, Sensit HCN 24

-    газоанализаторов модели Sensit HXG-3 (исключая датчик)    24

Рабочие условия эксплуатации

Таблица 8

Модель газоанализатора

Диапазон температур окружающей среды, С

Диапазон относительной влажности воздуха, %

Диапазон атмосферного давления, кПа

Sensit Gold CGI

От минус 17 до плюс 48

От 15 до 90

От 80 до 120

Sensit Gold G2, Sensit HXG-3, Sensit P100

От минус 20 до плюс 40

От 15 до 90

От 80 до 120

Sensit HCN

От минус 17 до плюс 40

От 15 до 90

От 80 до 120

Знак утверждения типа

Знак утверждения типа наносится типографским способом на титульный лист руководства по эксплуатации и на заднюю панель газоанализатора в виде наклейки.

Комплектность

Комплект поставки газоанализатора приведен в таблице 9.

Таблица 9

Наименование

Количество

Г азоанализатор

1 шт.

Комплект ЗИП

По заказу

Руководство по эксплуатации

1 экз.

Методика поверки МП-242-1175-2011

1 экз.

Поверка

осуществляется по документу МП-242-1175-2011 "Газоанализаторы портативные модели Sensit Gold CGI, Sensit Gold G2, Sensit HXG-3, Sensit P100, Sensit HCN. Методика поверки", утвержденным ГЦИ СИ ФГУП "ВНИИМ им. Д.И. Менделеева" «17» июня 2011 г.

Основные средства поверки:

-    поверочный нулевой газ (ПНГ) - воздух марки Б в баллонах под давлением по ТУ 621-5-85;

-    азот особой чистоты сорт 2 по ГОСТ 9293-74 в баллоне под давлением;

-    ГСО-ПГС состава кислород - азот (номер по реестру ГСО-ПГС № 3726-87), оксид -углерода - воздух (номера по реестру ГСО-ПГС №№ 3844-87, 9123-2008), сероводород - воздух (номер по реестру ГСО-ПГС № 9172-2008), оксид азота - азот (номера по реестру ГСО-ПГС №№ 8374-2003, 8737-2006), диоксид - азота - азот (номера по реестру ГСО-ПГС № 9190-2008, 8371-2003), диоксид серы - азот (номер по реестру ГСО-ПГС № 8372-2003), метан

- воздух (номера по реестру ГСО-ПГС №№ 7605-99, 3904-87, 3907-87) по ТУ 6-16-2956-92 (с изм. №№ 1..6) в баллонах под давлением;

-    генератор ТДГ-01 по ШДЕК.418319.001 ТУ в комплекте с источником микропотока ИМ09 - М - А2 по ИБЯЛ.418319.013;

-    комплекс «МОГАИ-6» по ИРМБ.413426.001 РЭ.

Сведения о методах измерений

Методика измерений приведена в документах «Газоанализаторы портативные модели Sensit Gold CGI. Руководство по эксплуатации», «Г азоанализаторы портативные модели Sensit Gold G2. Руководство по эксплуатации», «Газоанализаторы портативные модели Sensit HXG-

3. Руководство по эксплуатации», «Газоанализаторы портативные модели Sensit P100. Руководство по эксплуатации», «Газоанализаторы портативные модели Sensit HCN. Руководство по эксплуатации», 2011 г.

Нормативные и технические документы, устанавливающие требования к газоанализаторам портативным модели Sensit Gold CGI, Sensit Gold G2, Sensit HXG-3, Sensit P100, Sensit HCN

1    ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия.

2    ГОСТ Р 52136-2003 Газоанализаторы и сигнализаторы горючих газов и паров электрические. Часть 1. Общие требования и методы испытаний.

3    ГОСТ Р 52140-2003 Газоанализаторы и сигнализаторы горючих газов и паров электрические. Часть 5. Требования к приборам группы II с верхним пределом измерений объемной доли газов до 100 %.

4    ГОСТ 12.1.005-88 Общие санитарно-гигиенические требования к воздуху рабочей зоны.

5    ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.

6    ГОСТ 8.578-2008 ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах.

7    Техническая документация фирмы "Sensit Technologies".

Рекомендации к применению

выполнение работ по обеспечению безопасных условий и охраны труда.

50455-12
Номер в ГРСИ РФ:
50455-12
Производитель / заявитель:
"Sensit Technologies", США
Год регистрации:
2012
Cрок действия реестра:
09.07.2017
Похожие СИ
86615-22
86615-22
2022
Общество с ограниченной ответственностью "Миракс" (ООО "Миракс"), Пермский край, г. Чайковский
Срок действия реестра: 29.08.2027
84381-22
84381-22
2022
Акционерное общество "Государственный научно-исследовательский химико-аналитический институт" (АО "ГосНИИхиманалит"), г. Санкт-Петербург
Срок действия реестра: 14.01.2027
84358-22
84358-22
2022
Общество с ограниченной ответственностью фирма "Медозон" (ООО фирма "Медозон"), г. Москва
Срок действия реестра: 18.01.2027
84442-22
84442-22
2022
Honeywell Analytics, Inc., США
84440-22
84440-22
2022
"ENOTEC GmbH", Германия
Срок действия реестра: 24.01.2027
84439-22
84439-22
2022
"ENOTEC GmbH", Германия
Срок действия реестра: 24.01.2027
84489-22
84489-22
2022
Компания "Picarro, Inc.", США
Срок действия реестра: 26.01.2027
84599-22
84599-22
2022
Акционерное общество "Электронстандарт-прибор" (АО "Электронстандарт-прибор"), г. Санкт-Петербург
Срок действия реестра: 18.02.2027
84679-22
84679-22
2022
"TELEDYNE OLDHAM SIMTRONICS SAS", Франция
Срок действия реестра: 22.02.2027
84673-22
84673-22
2022
Общество с ограниченной ответственностью "Миракс" (ООО "Миракс"), Пермский край, г. Чайковский
Срок действия реестра: 22.02.2027
