| Номер в госреестре | 50456-12 |
| Наименование СИ | Газоанализаторы отходящих газов |
| Обозначение типа СИ | ecom |
| Изготовитель | "rbr Messtechnik GmbH", Германия |
| Год регистрации | 2012 |
| Срок свидетельства | 09.07.2017 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ Г азоанализаторы отходящих газов ecom Назначение средства измерений
Газоанализаторы отходящих газов ecom предназначены для:
- измерения объемной доли кислорода (O2), оксида углерода (CO), диоксида углерода (С02), оксида азота (NO), диоксида азота (NO2), диоксида серы (SO2), сероводорода (H2S), водорода (H2), хлористого водорода (HCl), метана (CH4), пропана (C3H8);
- измерения температуры анализируемой и окружающей среды, избыточного давления (разрежения) газового потока, дифференциального и атмосферного давления, скорости газового потока;
- определения расчетным методом объемной доли диоксида углерода (CO2), точки росы и параметров горения (коэффициента полезного действия, коэффициента потерь, коэффициента избытка воздуха).
Г азоанализаторы отходящих газов ecom (далее - газоанализаторы) представляют собой переносные многоканальные приборы непрерывного действия.
Способ отбора пробы - принудительный с помощью внутреннего побудителя расхода.
Принцип действия газоанализатора основан на применении комплекта электрохимических, термохимических (измерение объемной доли CH4) или оптических (измерение объемной доли C3H8, CO2, CH4 (диапазон измерений от 0 до 30000 млн-1) и CO (диапазон измерений от 0 до 63000 млн-1)) датчиков для измерения объемной доли определяемых компонентов, полупроводникового датчика для измерения температуры окружающей среды, термоэлектрического преобразователя для измерения температуры анализируемой среды, тензометрического датчика для измерения давления.
Газоанализаторы выпускаются в 9 модификациях, отличающихся конфигурацией измерительных каналов и набором сервисных функций:
- ecom-CN;
- ecom-CL;
- ecom-CLV;
- ecom-EN2,
- ecom-EN2-R;
- ecom-J2KNpro Easy;
- ecom-J2KNpro Expert;
- ecom-J2KNpro IN;
- ecom-J2KNpro INS.
Газоанализаторы обеспечивают выдачу измерительной информации на графический жидкокристаллический дисплей и передачу данных на персональный компьютер. Интерфейсы передачи данных в зависимости от модификации газоанализатора приведены в таблице 1. Газоанализаторы модификаций ecom-EN2, ecom-EN2-R, ecom-J2KNpro Easy, ecom-J2KNpro Expert, ecom-J2KNpro IN ecom-J2KNpro INS имеют возможность записи измерительной информации на карту памяти типа MMC.
Таблица 1
| Модификация газоанализатора | Интерфейсы передачи данных |
| ecom-CN | RS-232, ИК |
| ecom-CL, ecom-CLV | RS-232 |
| ecom-EN2, ecom-EN2-R, ecom-J2KNpro Easy, ecom-J2KNpro Expert, ecom-J2KNpro IN ecom-J2KNpro INS | USB |
| Примечание - газоанализаторы модификации ecom-CN, ecom-CL, ecom-CLV, ecom-EN2, ecom-EN2-R по дополнительному заказу могут оснащаться модулями связи Bluetooth | |
Г азоанализаторы предназначены для использования в невзрывоопасных зонах помещений и наружных установок.
Степень защиты от доступа к опасным частям, от попадания внешних твердых предметов и от проникновения воды не ниже IP40 по ГОСТ 14254-96 Внешний вид газоанализаторов приведен на рисунке 1.

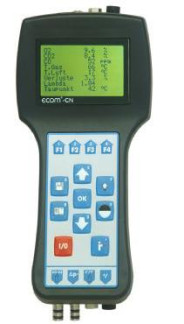

а) - модификация ecom-CN; б) - модификация ecom-CL; в) - модификация ecom-CLV;
г) - модификация ecom-EN2; д) - модификация ecom-J2KNpro Expert.
Рисунок 1 - Внешний вид газоанализаторов отходящих газов ecom
Газоанализаторы имеют встроенное программное обеспечение, разработанное изготовителем специально для решения задач измерения объемной доли определяемых компонентов и физических параметров газовой среды, а также для расчета параметров технологических параметров топливосжигающих установок.
Программное обеспечение выполняет следующие функции:
- прием, передачу и обработку измерительной информации;
- формирование цифрового сигнала;
- диагностика состояния аппаратной части;
- хранение измерительной информации на карте памяти типа MMC.
- расчет технологических параметров топливосжигающих установок.
Программное обеспечение газоанализаторов модификаций ecom-CN, ecom-CL, ecom-
CLV, ecom-EN2, ecom-EN2-R и модуля управления газоанализаторов модификаций ecom-J2KNpro Easy, ecom-J2KNpro Expert, ecom-J2KNpro IN, ecom-J2KN-pro INS идентифицируется путем вывода версии программного обеспечения на дисплей газоанализатора по запросу пользователя через меню программы.
Программное обеспечение базового модуля газоанализаторов модификаций ecom-J2KNpro Easy, ecom-J2KNpro Expert, ecom-J2KNpro IN, ecom-J2KN-pro INS идентифицируется при включении газоанализатора путем вывода на дисплей номера версии.
Идентификационные данные программного обеспечения приведены в таблице 2.
Таблица 2
| Устройство | Наименование программно-го обеспечения | Идентификационное наименование программного обеспечения | Номер версии программно-го обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления программного обеспечения |
| газоанализаторы модификаций ecom-CN, ecom-CL, ecom-CLV, ecom-EN2, ecom-EN2-R | Ecom-CL | CLSetup | V 1.04 | D7071B41 | CRC 32 |
| базовый модуль газоанализаторов модификаций ecom-J2KNpro Easy, ecom-J2KNpro Expert, ecom-J2KNpro IN, ecom-J2KN-pro INS | Ecom-J2KN Pro | J2K2Pro Base | V 1.03 | A0D19FBA | CRC 32 |
| модуль управления газоанализаторов модификаций ecom-J2KNpro Easy, ecom-J2KNpro Expert, ecom-J2KNpro IN, ecom-J2KN-pro INS | Eco-J2KN pro | J2K2Setup | V 2.08 | 8C9549D9 | CRC 32 |
Влияние встроенного программного обеспечения учтено при нормировании метрологических характеристик газоанализаторов. Уровень защиты встроенного программного обеспечения газоанализаторов от преднамеренных или непреднамеренных изменений соответствует уровню "С" по МИ 3286-2010.
1) Перечень определяемых компонентов, диапазоны измерений и пределы допускаемой основной погрешности газоанализаторов приведены в таблицах 3 - 7
| Определяемый компонент / параметр | Диапазон измерений | Пределы допускаемой основной погрешности | |
| абсолютной | относительной, % | ||
| Кислород (O2) (объемная доля) | от 0 до 21 % | ± 0,4 % | - |
| Оксид углерода (CO) (объемная доля) | от 0 до 100 млн-1 свыше 100 до 4000 млн-1 | ± 5 млн-1 | ± 5 |
| Оксид углерода (CO) * (модификации ecom-CN) электрохимический датчик (объемная доля) | от 0 до 100 млн-1 свыше 100 до 63000 млн-1 | ± 5 млн-1 | ± 5 |
| Оксид азота (NO) * (модификации ecom-CN и ecom-CL) (объемная доля) | от 0 до 10 млн-1 свыше 10 до 5000 млн-1 | ± 2 млн-1 | ± 10 |
| Температура окружающей среды | от 0 до 99 oC | ± 2 oC | - |
| Температура анализируемой среды | от 0 до 100 oC свыше 100 до 500 oC | ± 2 oC | ± 2 |
| Дифференциальное давление (модификация ecom-CN) | от минус 20 до 20 гПа | ± 0,2 гПа | |
| Избыточное давление (разрежение) газового потока (модификации ecom-CL и ecom-CLV) | от минус 70 до 70 гПа | ± 0,8 гПа | |
| Примечание - знаком "*" отмечены измерительные каналы, поставляемые по дополнительному заказу. | |||
Таблица 4 - Газоанализаторы модификаций ecom-EN2 и ecom-EN2-R
| Определяемый компонент / параметр | Диапазон измерений | Пределы доп пог | ускаемой основной решности |
| абсолютной | относительной,% | ||
| Кислород (O2) (объемная доля) | от 0 до 21 % | ± 0,4 % | - |
| Оксид углерода (CO) (объемная доля) | от 0 до 100 млн-1 свыше 100 до 4000 млн-1 | ± 5 млн- | ± 5 |
| Оксид углерода (CO) * электрохимический датчик (объемная доля) | от 0 до 100 млн-1 свыше 100 до 10000 млн-1 | ± 5 млн- | ± 5 |
| от 0 до 100 млн-1 свыше 100 до 63000 млн-1 | ± 5 млн- | ± 5 | |
| Оксид азота (NO) * (объемная доля) | от 0 до 10 млн-1 свыше 10 до 5000 млн-1 | ± 2 млн-1 | ± 10 |
| Диоксид азота (NO2) * (объемная доля) | от 0 до 5 млн-1 свыше 5 до 1000 млн-1 | ± 1 млн- | ± 10 |
| Диоксид серы (SO2) * (объемная доля) | от 0 до 20 млн-1 свыше 20 до 5000 млн-1 | ± 2 млн-1 | ± 10 |
| Температура окружающей среды | от 0 до 99 oC | ± 2 oC | - |
| Температура анализируемой среды | от 0 до 100 oC свыше 100 до 500 oC | ± 2 oC | ± 2 |
| Дифференциальное давление | от минус 100 до 100 гПа | ± 1 гПа | - |
| Примечание - знаком "*" отмечены измерительные каналы, поставляемые по дополнительному заказу | |||
Таблица 5 - Газоанализаторы модификаций ecom-J2KNpro Easy, ecom-J2KNpro IN
| Определяемый компонент / параметр | Диапазон измерений | Пределы доп пог | ускаемой основной решности |
| абсолютной | относительной, % | ||
| 1 | 2 | 3 | 4 |
| Кислород (O2) (объемная доля) | от 0 до 21 % | ± 0,4 % | - |
| 1 | 2 | 3 | 4 |
| Оксид углерода (CO) (объемная доля) | от 0 до 100 млн-1 свыше 100 до 4000 млн-1 | ± 5 млн-1 | ± 5 |
| Оксид углерода (CO) * электрохимический датчик (объемная доля) | от 0 до 100 млн-1 свыше 100 до 10000 млн-1 | ± 5 млн-1 | ± 5 |
| от 0 до 100 млн-1 свыше 100 до 63000 млн-1 | ± 5 млн-1 | ± 5 | |
| Оксид углерода (CO) оптический датчик* (модификация ecom- ecom-J2KNpro IN) (объемная доля) | от 0 до 100 млн-1 свыше 100 до 63000 млн-1 | ± 5 млн-1 | ± 5 |
| Оксид азота (NO) * (объемная доля) | от 0 до 10 млн-1 свыше 10 до 5000 млн-1 | ± 2 млн-1 | ± 10 |
| Диоксид азота (NO2) * (объемная доля) | от 0 до 5 млн-1 свыше 5 до 1000 млн-1 | ± 1 млн-1 | ± 10 |
| Диоксид серы (SO2) * | от 0 до 20 млн-1 свыше 20 до 5000 млн-1 | ± 2 млн-1 | ± 10 |
| Диоксид углерода (CO2) * (модификация ecom- ecom-J2KNpro IN) (объемная доля) | от 0 до 1 % об. д. свыше 1 до 20 % об.д. | ± 0,1 % об.д. | ± 10 |
| Водород (H2) * (объемная доля) | От 0 до 200 млн-1 Св. 200 до 2000 млн-1 | ± 20 млн-1 | ± 10 |
| От 0 до 200 млн-1 Св. 200 до 20000 млн-1 | ± 20 млн-1 | ± 10 | |
| Метан (CH4) * (объемная доля) | от 0 до 2,2 % | 0,11 % | - |
| Пропан (C3H8) * (модификация ecom- ecom-J2KNpro IN) (объемная доля) | От 0 до 200 млн-1 Св. 200 до 2000 млн-1 | ± 20 млн-1 | ± 10 |
| Температура окружающей среды | от 0 до 99 oC | ± 2 oC | - |
| Температура анализируемой среды | от 0 до 100 oC свыше 100 до 500 oC | ± 2 oC | ± 2 |
| Температура анализируемой среды (модификация ecom- ecom-J2KNpro IN) * | от 0 до 100 oC свыше 100 до 1100 oC | ± 2 oC | ± 2 |
| Дифференциальное давление | от минус 100 до 100 гПа | ± 1 гПа | - |
| Атмосферное давление | от 300 до 1100 гПа | ± 10 гПа | - |
| Скорость газового потока* | от 0,1 до 4 м/с свыше 4 до 5 м/с | ± 0,1 м/с | ± 2,5 % отн. |
| Примечания: 1) знаком "*" отмечены измерительные каналы, поставляемые по дополнительному заказу; 2) газоанализаторы, оснащенные термохимическими датчиками на метан, имеют диапазон показаний объемной доли метана от 0 до 4 %; 3) измерение метана и водорода (диапазон измерений объемной доли от 0 до 20000 млн-1) производить только в невзрывоопасных зонах. | |||
| Определяемый компонент / параметр | Диапазон измерений | Пределы допускаемой основной погрешности | |
| приведенной, % | относительной, % | ||
| Кислород (O2) (объемная доля) | от 0 до 21 % | ± 0,4 % | - |
| Оксид углерода (CO) (объемная доля) | от 0 до 100 млн-1 свыше 100 до 4000 млн-1 | ± 5 млн- | ± 5 |
| Оксид азота (NO) (объемная доля) | от 0 до 10 млн-1 свыше 10 до 5000 млн-1 | ± 2 млн-1 | ± 10 |
| Диоксид азота (NO2) (объемная доля) | от 0 до 5 млн-1 свыше 5 до 1000 млн-1 | ± 1 млн- | ± 10 |
| Оксид углерода (CO) * электрохимический датчик (объемная доля) | от 0 до 100 млн-1 свыше 100 до 10000 млн-1 | ± 5 млн- | ± 5 |
| от 0 до 100 млн-1 свыше 100 до 63000 млн-1 | ± 5 млн- | ± 5 | |
| Диоксид серы (SO2) * (объемная доля) | от 0 до 20 млн-1 свыше 20 до 5000 млн-1 | ± 2 млн-1 | ± 10 |
| Водород (H2) * (объемная доля) | От 0 до 200 млн-1 Св. 200 до 2000 млн-1 | ± 20 млн-1 | ± 10 |
| От 0 до 200 млн-1 Св. 200 до 20000 млн-1 | ± 20 млн-1 | ± 10 | |
| Метан (CH4) * (объемная доля) | от 0 до 2,2 % | 0,11 % об. д. | - |
| Температура окружающей среды | от 0 до 99 oC | ± 2 oC | - |
| Температура анализируемой среды | от 0 до 100 oC свыше 100 до 500 oC | ± 2 oC | ± 2 |
| Температура анализируемой среды* | от 0 до 100 oC свыше 100 до 1100 oC | ± 2 oC | ± 2 |
| Дифференциальное давление | от минус 100 до 100 гПа | ± 1 гПа | - |
| Атмосферное давление | от 300 до 1100 гПа | ± 10 гПа | - |
| Скорость газового потока* | от 0,1 до 4 м/с свыше 4 до 5 м/с | ± 0,1 м/с | ± 2,5 % отн. |
| Примечания: 1) знаком "*" отмечены измерительные каналы, поставляемые по дополнительному заказу; 2) газоанализаторы, оснащенные термохимическими датчиками на метан, имеют диапазон показаний объемной доли метана от 0 до 4 %; 3) измерение метана и водорода (диапазон измерений объемной доли от 0 до 20000 млн-1) производить только в невзрывоопасных зонах. | |||
Таблица 7 - Газоанализаторы модификаций ecom-J2KNpro INS
| Определяемый компонент / параметр | Диапазон измерений | Пределы допускаемой основной погрешности | |
| абсолютной | относительной, % | ||
| 1 | 2 | 3 | 4 |
| Кислород (O2) (объемная доля) | от 0 до 21 % | ± 0,4 % | - |
| Оксид углерода (CO) (объемная доля) | от 0 до 100 млн-1 свыше 100 до 4000 млн-1 | ± 5 млн-1 | ± 5 |
| 1 | 2 | 3 | 4 |
| Оксид углерода (CO) * электрохимический датчик (объемная доля) | от 0 до 100 млн-1 свыше 100 до 10000 млн-1 | ± 5 млн-1 | ± 5 |
| от 0 до 100 млн-1 свыше 100 до 63000 млн-1 | ± 5 млн-1 | ± 5 | |
| Оксид углерода (CO) оптический датчик* (объемная доля) | от 0 до 100 млн-1 свыше 100 до 63000 млн-1 | ± 5 млн-1 | ± 5 |
| Оксид азота (NO) * | от 0 до 10 млн-1 свыше 10 до 5000 млн-1 | ± 2 млн- | ± 10 |
| Диоксид азота (NO2) * (объемная доля) | от 0 до 5 млн-1 свыше 5 до 1000 млн-1 | ± 1 млн-1 | ± 10 |
| Диоксид серы (SO2) * (объемная доля) | от 0 до 20 млн-1 свыше 20 до 5000 млн-1 | ± 2 млн- | ± 10 |
| Водород (H2) * (объемная доля) | От 0 до 200 млн-1 Св. 200 до 2000 млн-1 | ± 20 млн-1 | ± 10 |
| От 0 до 200 млн-1 Св. 200 до 20000 млн-1 | ± 20 млн-1 | ± 10 | |
| Метан (CH4) * (объемная доля) | от 0 до 2,2 % | ± 0,22 % | - |
| от 0 до 22000 млн-1 свыше 22000 до 30000 млн-1 | ± 2200 млн-1 | ± 10 | |
| Пропан (C3H8) * (объемная доля) | От 0 до 200 млн-1 Св. 200 до 2000 млн-1 | ± 20 млн-1 | ± 10 |
| Сероводород (H2S) * (объемная доля) | от 0 до 15 млн-1 свыше 15 до 500 млн-1 | ± 2 млн-1 | ± 15 |
| от 0 до 15 млн-1 свыше 15 до 1000 млн-1 | ± 2 млн-1 | ± 15 | |
| Хлористый водород (HCl) * (объемная доля) | от 0 до 50 млн-1 свыше 50 до 100 млн-1 | ± 10 млн-1 | ± 20 |
| Аммиак (NH3) * (объемная доля) | от 0 до 20 млн-1 свыше 20 до 1000 млн-1 | ± 5 млн-1 | ± 25 |
| Диоксид углерода (CO2) * (объемная доля) | от 0 до 1 % свыше 1 до 20 % | ± 0,1 % | ± 10 |
| Температура окружающей среды | от 0 до 99 oC | ± 2 oC | - |
| Температура анализируемой среды | От 0 до 100 oC свыше 100 до 500 oC | ± 2 oC | ± 2 |
| Температура анализируемой среды* | от 0 до 100 oC свыше 100 до 1100 oC | ± 2 oC | ± 2 |
| Дифференциальное давление | от минус 100 до 100 гПа | ± 1 гПа | - |
| Атмосферное давление | от 300 до 1100 гПа | ± 10 гПа | - |
| Скорость газового потока* | от 0,1 до 4 м/с свыше 4 до 5 м/с | ± 0,1 м/с | ± 2,5 % отн. |
| Примечания: 1) знаком "*" отмечены измерительные каналы, поставляемые по дополнительному заказу; 2) газоанализаторы, оснащенные термохимическими датчиками на метан, имеют диапазон показаний объемной доли метана от 0 до 4 %; 3) измерение метана и водорода (диапазон измерений объемной доли от 0 до 20000 млн-1) производить только в невзрывоопасных зонах. | |||
2) Перечень технологических параметров, определяемых газоанализаторами расчетным методом, приведен в таблицах 8 и 9.
Таблица 8- Газоанализаторы модификаций ecom-CN, ecom-EN2, ecom-EN2-R, ecom-J2KNpro Easy, ecom-J2KNpro Expert, ecom-J2KNpro IN и ecom-J2KNpro INS_
| Определяемый параметр | Диапазон показаний |
| Коэффициент полезного действия | от 0 до 120 % |
| Коэффициент потерь | от 0 до 99,9 % |
| Коэффициент избытка воздуха | от 1,0 до ¥ |
| Точка росы | от 20 до 200 °С |
| Объемная доля диоксида углерода (СО2) | от 0 до 25 % |
Таблица 9 - Газоанализаторы модификаций ecom-CL и ecom-CLV
| Определяемый параметр | Диапазон показаний |
| Коэффициент полезного действия | от 0 до 120 % |
| Коэффициент потерь | от 0 до 99,9 % |
| Коэффициент избытка воздуха | от 1,0 до ¥ |
| Точка росы | от 20 до 200 °С |
| Объемная доля диоксида углерода (СО2) | от 0 до 25 % |
3) Пределы допускаемой вариации показаний по газоаналитическим измерительным каналам, в долях от пределов допускаемой основной погрешности 0,5
4) Предел допускаемого времени установления показаний (без учета транспортного запаздывания) Т09д, с по измерительным каналам:
- O2, CO, NO, NO2, SO2, H2S, CO2, CH4,C3Hg 30
- H2, HCl 90
5) Время прогрева, мин, не более 4
6) Пределы допускаемого изменения показаний за 8 ч непрерывной работы, в долях от пределов допускаемой основной погрешности 0,5
7) Пределы допускаемой дополнительной погрешности от влияния изменения температуры окружающей и анализируемой сред в рабочих условиях эксплуатации на каждые 10°С от температуры определения основной погрешности, в долях от пределов допускаемой основной погрешности 0,5
8) Пределы допускаемой суммарной дополнительной погрешности от влияния неизме-ряемых компонентов, в долях от пределов допускаемой основной погрешности 1,5
9) Время непрерывной работы газоанализаторов от одной полной зарядки аккумуляторов при нормальных условиях эксплуатации не менее, ч 8
10) Электрическое питание газоанализатора осуществляется:
- модификации ecom-CL, ecom-CLV, ecom-EN2, ecom-EN2-R - от аккумулятора номинальным напряжением 6 В емкостью 3,8 А Сч или однофазным переменным током частотой (50 ± 1) Гц, напряжением, 220+33 В;
- модификация ecom-CN - от 5 аккумуляторов номинальным напряжением 1,2 В емкостью 2 А Сч или однофазным переменным током частотой (50 ± 1) Гц, напряжением, 220 -32 В;
- модификации ecom-J2KNpro Easy, ecom-J2KNpro Expert, ecom-J2KNpro IN и ecom-J2KNpro IN - от аккумулятора номинальным напряжением 6 В емкостью 7,2 А Сч или однофазным переменным током частотой (50 ± 1) Гц, напряжением, 220+33 В.
11) Габаритные размеры и масса газоанализаторов приведены в таблице 10.
Таблица 10
| Модификация | Г абаритные размеры, мм, не более | Масса, кг, не более | ||
| длина | ширина | высота | ||
| ecom-CL, ecom-CLV | 150 | 360 | 250 | 5 |
| ecom-CN | 115 | 77 | 250 | 1,5 |
| ecom-EN2, ecom-EN2-R | 400 | 175 | 260 | 7 |
| ecom-J2KNpro Easy, ecom-J2KNpro Expert, ecom-J2KNpro IN и ecom-J2KNpro IN | 500 | 300 | 260 | 13 |
12) Средний срок службы газоаналитических чувствительных элементов, лет 2
Условия эксплуатации:
- диапазон температуры окружающей среды, °С от 5 до 40
- диапазон относительной влажности воздуха при температуре 25 °С, %
(без конденсации влаги) от 0 до 95
- диапазон атмосферного давления, кПа от 84 до 106,7
Знак утверждения типа наносится типографским способом на титульный лист руководства по эксплуатации и на табличку на корпусе газоанализатора.
Комплект поставки газоанализатора приведен в таблице 11.
Таблица 11
| Наименование | Количество | Примечание |
| Г азоанализатор отходящих газов ecom | 1 шт. | модификация и конфигурация измерительных каналов газоанализатора по заказу |
| Комплект ЗИП | 1 компл. | по заказу |
| Руководство по эксплуатации | 1 экз. | в зависимости от модификации |
| Методика поверки МП 242-1299-2012 | 1 экз. |
осуществляется по документу МП 242-1299-2012 «Газоанализаторы отходящих газов ecom. Методика поверки», разработанному и утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И.Менделеева» 02 марта 2012 г.
Основные средства поверки:
- азот газообразный особой чистоты сорт 1 по ГОСТ 9293-74 в баллоне под давлением;
- поверочный нулевой газ (ПНГ) - воздух марки Б по ТУ 6-21-5-82 в баллонах под давлением;
- стандартные образцы газовых смесей состава кислород - азот (номер по реестру ГС № 372687), оксид углерода - воздух (№№ 3847-87, 9123-2008, 3856-87, 9124-2008), оксид углерода азот (№№3816-87, 3831-87, 9757-2011), оксид азота - азот (№№ 8374-2003, 8738-2006), диоксид азота - азот (№№ 8370-2003, 8742-2006), диоксид серы - воздух (№ 9198-2008), водород -воздух (№№ 4266-88, 3947-87, 3951-87), метан - азот (№ 3880-87), метан - воздух (№ 390787), пропан - азот (№№ 7914-2001, 9780-2011), аммиак - азот (№ 9160-2008), сероводород -воздух (№ 9172-2008), хлористый водород - азот (№ 9257-2008), диоксид углерода - азот (№ 3765-87, 3777-87) по ТУ 6-16-2956-92 (с изм. №№ 1..7) в баллонах под давлением;
- генератор ГГС-03 по ШДЕК.418313.001 ТУ;
- аэродинамическая измерительная установка АДС-700/100, входящая в состав государственного специального эталона единицы скорости воздушного потока;
- эталонные ртутные стеклянные термометры 3-го разряда с погрешностью по ГОСТ 8.558-93 с ценой деления 0,1 оС для диапазона температур от 0 до 300 оС;
- эталонный платинородий-платиновый термоэлектрический термометр 3-го разряда в соответствии с ГОСТ 8.558-93 для диапазона температур от 300 до 500 оС;
- мановакуумметр показывающий МВП-2,5 по ТУ 4212-001-25347532-2007. Диапазон измерений избыточного давления от 0 до 0,9 МПа, давления разряженного газа от 0 до 0,1 МПа.
приведена в руководствах по эксплуатации:
- Газоанализаторы ecom-CN. Руководство по эксплуатации, 2011 г.;
- Газоанализаторы ecom-CL, ecom-CLV. Руководство по эксплуатации, 2011 г.;
- Газоанализаторы ecom-EN2, ecom-EN2-R. Руководство по эксплуатации, 2011 г.;
- Газоанализаторы ecom-J2KNpro Easy, ecom-J2KNpro Expert, ecom-J2KNpro IN, ecom-J2KNpro INS. Руководство по эксплуатации, 2011 г.
Нормативные и технические документы, устанавливающие требования к газоанализаторам отходящих газов ecom
1 ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия.
2 ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
3 ГОСТ Р 50759-95 Анализаторы газов для контроля промышленных и транспортных выбросов. Общие технические условия.
4 ГОСТ 8.578-2008 ГСИ Государственная поверочная схема для средств измерений содержания компонентов в газовых средах.
5 ГОСТ 8.558-93 ГСИ. Государственная поверочная схема для средств измерений температуры.
6 ГОСТ 8.017-79 ГСИ. Государственный первичный эталон и общесоюзная поверочная схема для средств измерений избыточного давления до 250 МПа.
7 ГОСТ 8.542-86 ГСИ. Государственный специальный эталон и государственная поверочная схема для средств измерений скорости воздушного потока.
8 Техническая документация фирмы «rbr Messtechnik GmbH».
при выполнении работ по осуществлению деятельности в области охраны окружающей среды.
| Зарегистрировано поверок | 9 |
| Поверителей | 4 |
| Актуальность данных | 24.11.2024 |
