Газоанализаторы T300, 300E, T300U, 300EU, T300M, 300EM, T320, 320E, T320U, 320EU, T360, 360E, T360U, 360EU, T360M, 360EM, 50457-12

Назначение

Газоанализаторы модели T300, 300E, T300U, 300EU, T300М, 300EМ, T320, 320E, T320U, 320EU, T360, 360E, T360U, 360EU, T360M, 360EM (далее - газоанализаторы) предназначены для автоматического непрерывного измерения объемной доли оксида и диоксида углерода (СО и С02), оксида азота (1) (N2O) в атмосферном воздухе, воздухе рабочей зоны и в технологических газовых смесях.

Описание

Принцип действия газоанализаторов T300, 300E, T300U, 300EU, T300М, 300EМ, T320, 320E, T320U, 320EU, T360, 360E, T360U, 360EU, T360M, 360EM основан на сравнении интенсивностей инфракрасного излучения, поглощенного анализируемой пробой и образцом сравнения (недисперсионная ИК-фотометрия).

Для подавления мешающего влияния газов и паров, поглощающих инфракрасное излучение, газоанализаторы модели T300, 300E, T300U, 300EU, T300М, 300EМ, T320, 320E, T320U, 320EU, T360, 360E, T360U, 360EU, T360M, 360EM снабжены вращающимся корреляционным фильтром. Фильтр представляет собой металлическое колесо, на обеих сторонах которого расположены две камеры, одна из которых заполнена азотом (измерительная), другая -смесью анализируемого газа высокой концентрации с азотом (сравнительная). При вращении колеса инфракрасное излучение попеременно проходит через сравнительную и измерительную кюветы. Затем многократно проходит через многоходовую оптическую кювету, заполненную анализируемым газом. Уменьшая или увеличивая число отражений света в кювете, устанавливают длину оптического пути и, как следствие, диапазон измерений газоанализатора. На выходе из кюветы излучение проходит оптический фильтр, который пропускает свет с длиной волны 4,7 мкм (модели T300, 300E, Т300М, 300EM, Т300^ 300Е^, 4,58 мкм (модели Т320, 320E, T320U, 320Е^ и 4,3 мкм (модели T360, 360E, T360М, 360EМ Т360Ц 360Е^. Монохроматическое излучение регистрируется фотодетектором.

Модели T300, 300E, T320, 320E, T360, 360E являются базовыми и предназначены для определения содержания оксида углерода, оксида азота (1), диоксида углерода соответственно. Модели Т300М, 300EM и Т300^ 300ЕU предназначены для измерений средних и низких концентраций CO соответственно, T320U, 320ЕU применяют для измерений низких содержаний N2O. Модификации T360М, 360EМ и Т360^ 360ЕU используются для измерений средних и низких концентраций CO2 соответственно.

Результаты измерений, информации об ошибках, статусе прибора высвечивается на дисплее.

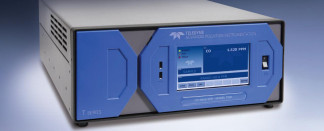

Газоанализаторы T300, T300U, T300М, T320, T320U, T360, T360U, T360M оборудованы сенсорным дисплеем, на передней панели газоанализаторов 300E, 300EU, 300EМ, 320E, 320EU, 360E, 360EU, 360EM расположены электролюминесцентный дисплей и кнопки управления.

Все газоанализаторы, за исключением моделей T360U, 360EU, оснащены внутренним побудителем расхода.

Все газоанализаторы измеряют температуру и давление, и автоматически корректируют результаты измерений.

Функция автоматической коррекции нуля обеспечивает постоянную коррекцию дрейфа нуля и соответственно стабильность измерений.

В качестве опции модели T300, 300E и Т300М, 300EM могут комплектоваться парамагнитным датчиком кислорода и недисперсионным инфракрасным датчиком диоксида углерода, модели T360, 360E, T360М, 360EМ - парамагнитным датчиком кислорода.

Все газоанализаторы имеют встроенные возможности сбора данных, одновременной регистрации нескольких параметров, включая усредненные или мгновенные значения концентрации, калибровки и рабочих параметров, таких как давление и скорость потока. Сохраненные данные можно легко получить через порты RS232, Ethernet, USB или на дисплее, расположенном на передней панели, что позволяет оператору выполнять диагностику или расширенный анализ данных. При помощи программного обеспечения проводится мониторинг режимных параметров газоанализаторов и непрерывная самодиагностика.

Г азоанализаторы имеют три или четыре аналоговых выхода со следующими устанавливаемыми диапазонами напряжений постоянного тока: (0-0,1) В, (0-1) В, (0-5) В, (0-10) В, (020) мЛ, (2-20) мA или (4-20) мА.

Связь газоанализаторов с внешним компьютером осуществляется через интерфейс RS-232 и RS-485, для моделей T300, T300U, Т300М, T320, T320U, T360, T360U, T360M дополнительно Ethernet (10/100Base-T), USB, и, по запросу, USB, USB-com, Multidrop RS-232.

Программное обеспечение

Идентификационные данные программного обеспечения.

Таблица 1

Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню:

- "С" - метрологически значимая часть ПО СИ и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных изменений в соответствии с МИ 3286-2010.

Обработка метрологических данных происходит на основе жестко определенного алгоритма без возможности изменения.

Программное обеспечение не влияет на метрологические характеристики.

Технические характеристики

Диапазон измерений газоанализаторов и пределы допускаемой основной погрешности приведены в таблице 2.

Таблица 2

Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды от нормальной в диапазоне ( от 5 до 40) оС на каждые 10 оС равны 0,1 в долях основной погрешности.

Дополнительные технические характеристики представлены в таблице 3. Таблица 3_

Срок службы газоанализатора не менее 8 лет.

Условия эксплуатации:

Знак утверждения типа

Знак утверждения типа наносится на лицевую панель прибора методом наклейки и на титульный лист Руководства по эксплуатации типографским способом.

Комплектность

Газоанализатор модели T300, 300E, T300U, 300EU, Т300М, 300ЕМ, T320, 320E, T320U, 320EU, T360, 360Е, T360U, 360EU, T360M, 360EM (по заказу).

Руководство по эксплуатации на русском языке.

Методика поверки.

Поверка

осуществляется по документу МП 50457-12 "Инструкция. Газоанализаторы модели T300, 300E, T300U, 300EU, T300М, 300EМ, T320, 320E, T320U, 320EU, T360, 360E, T360U, 360EU, T360M, 360EM. Методика поверки", разработанным и утвержденным ГЦИ СИ ФГУП "ВНИИМС" в 2012 году и входящим в комплект поставки.

Основные средства поверки:

-    ГСО-ПГС №№ 3745-87 - 3747-87; 3760-87; 3806-87 - 3808-87; 3810-87; 3814-87; 426188; 6183-91; 6186-91; 9207-08; 9783-2011;

-    генератор газовых смесей ГГС-03-0319 (РЭ 154-1-4ГМ-10 по ГОСТ 8.578-2008).

Сведения о методах измерений

методики измерений изложены в руководстве по эксплуатации газоанализаторов.

Нормативные документы, устанавливающие требования к газоанализаторам модели T300, 300E, T300U, 300EU, Т300М, 300ЕМ, T320, 320E, T320U, 320EU, T360, 360E, T360U, 360EU, T360M, 360EM

ГОСТ 8.578-2008 "Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерения содержания компонентов в газовых средах".

ГОСТ Р 50760-95 "Анализаторы газов и аэрозолей для контроля атмосферного воздуха. Общие технические условия".

ГОСТ 13320-81 "Газоанализаторы промышленные автоматические. Общие технические условия".

Техническая документация фирмы-изготовителя.

Рекомендации к применению

осуществление деятельности в области охраны окружающей среды, по обеспечению безопасности при чрезвычайных ситуациях, выполнение работ по обеспечению безопасных условий и охраны труда, осуществлении производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта, мониторинга промышленных выбросов.
