| Номер в госреестре | 50459-12 |
| Наименование СИ | Газоанализаторы |
| Обозначение типа СИ | T801, 801E, T802, 802E, T803, 803E |
| Изготовитель | "Teledyne Advanced Pollution Instrumentation, Inc.", США |
| Год регистрации | 2012 |
| Срок свидетельства | 08.06.2022 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
Газоанализаторы модели Т801, 801Е, Т802, 802Е, Т803, 803Е (далее - газоанализаторы) предназначены для автоматического непрерывного измерения содержания кислорода (O2), двуокиси углерода (СО2) в атмосферном воздухе, в воздухе рабочей зоны и в технологических газовых смесях и промышленных выбросах.
Измерение содержания диоксида углерода основано на методе недисперсионной инфракрасной фотометрии (модели Т801, 801Е, Т803, 803Е), в основе измерения содержания кислорода - парамагнитный метод (модели Т802, 802Е, Т803, 803Е).

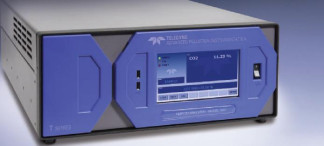

Газоанализаторы модели T801, T802 и T803 оборудованы сенсорным дисплеем на передней панели, который предназначен для отображения результатов измерений, информации
об ошибках, статусе и управления приборами.
На передней панели газоанализаторов модели 801Е, 802Е и 803Е расположены элек-тролюминесцентный дисплей, который предназначен для отображения результатов измерений, информации об ошибках, статусе, и кнопки для управления.
Конструктивно газоанализаторы Т801, 801Е, Т802, 802Е, Т803, 803Е выполнены в виде моноблока. Отбор пробы осуществляется с помощью встроенного побудителя расхода (опционально). Газоанализаторы измеряют температуру и давление, и автоматически корректируют результаты измерения. Г азоанализаторы позволяют получать значения концентрации в единицах объемной доли, %.
Газоанализаторы имеют встроенные возможности сбора данных, одновременной регистрации нескольких параметров, включая усредненные или мгновенные значения концентрации, калибровки и рабочих параметров, таких как давление и скорость потока. Функция автоматической коррекции нуля обеспечивает постоянную коррекцию дрейфа нуля и соответственно стабильность измерений. Сохраненные данные можно передавать через порты RS232, Ethernet, USB или на дисплее, расположенном на передней панели, что позволяет оператору выполнять диагностику или расширенный анализ данных. При помощи программного обеспечения проводится мониторинг режимных параметров газоанализаторов и непрерывная самодиагностика.
Газоанализаторы имеют три или четыре аналоговых выхода со следующими устанавливаемыми диапазонами характеристик постоянного тока: (0-0,1) В, (0-1) В, (0-5) В, (0-10) В, (0-20) мЛ, (2-20) мA или (4-20) мА.
Связь газоанализаторов с внешним компьютером осуществляется через интерфейс RS-232 и RS-485, а для моделей T801, T802 и T803 также доступен Ethernet (10/100Base-T), USB и по запросу: USB, USB-com, Multidrop RS-232.
Идентификационные данные программного обеспечения
Таблица 1.
| Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| 801Е, 802Е, 803Е | Firmware, operating | А.3 | 6.4 | не применяется | не требуется |
| T801, T802, T803 | Firmware, operating | 1.0.2 | 7.0.3 | не применяется | не требуется |
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню:
- "А" - не требует специальных средств защиты метрологически значимой части ПО СИ и измеренных данных от преднамеренных изменений в соответствии с МИ 3286-2010.
Обработка метрологических данных происходит на основе жестко определенного алгоритма без возможности изменения. При включении газоанализатора проводится автодиагностика, включающая проверку целостности ПО.
| Диапазон измерений, (мин/макс), объемная доля, % - диоксид углерода | (0-1)/(0-20) |
| - кислород | (0-1)/(0-100) |
| Пределы допускаемых значений основной приведенной к диапазону измерений (С02) погрешности, % | ± 3 |
| Пределы допускаемых значений основной абсолютной погрешности измерений (02), % | ± 0,3 |
| Пределы допускаемых значений дополнительной абсолютной погрешности от изменения температуры окружающей среды, в долях основной погрешности, на каждые 10 оС | ± 0,5 |
| Напряжение питания, В | 220( -15)% |
| Частота, Гц | 50 ± 1 |
| Потребляемая мощность, Вт, не более | 150 |
| Г абаритные размеры, мм, не более | 435х180х600 |
| Масса, кг, не более | 13 |
| Срок службы газоанализатора, лет, не менее | 8 |
Условия эксплуатации:
| о/"ч - температура окружающей среды, С | от 5 до 40; |
| - относительная влажность воздуха при температуре 3 5 оС, % | от 0 до 95; |
| - диапазон атмосферного давления, кПа | от 76 до 112. |
Знак утверждения типа может быть нанесен на лицевую панель прибора и на титульный лист руководства по эксплуатации типографским способом.
Всего листов 5
Г азоанализатор.
Эксплуатационная документация.
Методика поверки.
осуществляется по документу МП 50459-12 "Инструкция. Газоанализаторы модели Т801, 801Е Т802, 802Е, Т803, 803Е. Методика поверки", разработанным и утвержденным ГЦИ СИ ФГУП "ВНИИМС" в 2012 г. и входящим в комплект поставки.
Основные средства поверки:
- ГСО-ПГС №№ 3718-87, 3763-87, 3777-87, 9793-2011;
- генератор газовых смесей ГГС-03-0319 (РЭ 154-1-4ГМ-10 по ГОСТ 8.578-2008).
Сведения о методиках (методах) измерений изложены в руководстве по эксплуатации.
Нормативные и технические документы, устанавливающие требования к газоанализаторам модели Т801, 801Е, Т802, 802Е, Т803, 803Е
ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия.
ГОСТ 8.578-2008 ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах.
Техническая документация фирмы-изготовителя.
осуществление деятельности в области охраны окружающей среды, осуществление деятельности по обеспечению безопасности при чрезвычайных ситуациях, выполнение работ по обеспечения безопасных условий и охраны труда, а также фонового мониторинга атмосферы, мониторинга промышленных выбросов.
