Счетчики электрической энергии многофункциональные ПСЧ-4ТМ.05МК, 50460-12

Назначение

Счетчики электрической энергии многофункциональные ПСЧ-4ТМ.05МК (далее -счетчики) предназначены для измерения и учета активной и реактивной энергии (в том числе и с учетом потерь), ведения массивов профиля мощности нагрузки с программируемым временем интегрирования (в том числе и с учетом потерь), фиксации максимумов мощности, измерения параметров трехфазной сети и параметров качества электрической энергии.

Счетчики имеют интерфейсы связи и предназначены для работы, как автономно, так и в составе автоматизированных систем контроля и учета электроэнергии (АИИС КУЭ) и в составе автоматизированных систем диспетчерского управления (АСДУ).

Счетчики могут применяться как средство коммерческого или технического учета электрической энергии на предприятиях промышленности и в энергосистемах, осуществлять учет потоков мощности в энергосистемах и межсистемных перетоков.

Счетчики предназначены для работы в закрытых помещениях с диапазоном рабочих температур от минус 40 до плюс 60 °С.

Описание

1 Принцип действия

Счетчики ПСЧ-4ТМ.05МК являются измерительными приборами, построенными по принципу цифровой обработки входных аналоговых сигналов. Управление процессом измерения и всеми функциональными узлами счетчика осуществляется высокопроизводительным микроконтроллером (МК), который реализует измерительные и управляющие алгоритмы в соответствии со специализированной программой, помещенной в его внутреннюю память программ. Управление узлами производится через аппаратно-программные интерфейсы, реализованные на портах ввода/вывода МК.

Измерительная часть счетчиков выполнена на основе многоканального аналогоцифрового преобразователя (АЦП), встроенного в микроконтроллер. АЦП осуществляет выборки мгновенных значений величин напряжения и тока параллельно по шести аналоговым каналам. Микроконтроллер по выборкам мгновенных значений напряжения и тока производит вычисление средних за период сети значений частоты, напряжения, тока, активной и полной мощности, активной и реактивной мощности потерь в каждой фазе сети, производит их коррекцию по амплитуде, фазе и температуре.

Вычисления средних за период сети значений мощностей и среднеквадратических значений напряжений и токов в каждой фазе производится по следующим формулам:

(1)

для активной мощности

для полной мощности

(3)

для реактивной мощности

11'2

i=0

(5)

I с

для тока где

П

Ui, Ii - выборки мгновенных значений напряжения и тока; п - число выборок за период сети.

Вычисление активной и реактивной мощности потерь за период сети в каждой фазе производится по следующим формулам:

2

I2

2

U

"I 1

1н 0

2

(6)

(7)

Рп

• P +

А п.н.ном 1

Рп

I н

н

U

2

Q п =

• Q п

Q г

+

+

U

н

н

н

I

среднеквадратическое значение тока за период сети (5); среднеквадратическое значение фазного напряжения (4); номинальная активная мощность потерь в линии электропередачи; номинальная активная мощность нагрузочных потерь в силовом трансноминальная активная мощность потерь холостого хода в силовом

номинальная реактивная мощность потерь в линии электропередачи; номинальная реактивная мощность нагрузочных потерь в силовом

номинальная реактивная мощность потерь холостого хода в силовом

U

Рп.л.ном

Рп.н.ном форматоре;

Рп.хх.ном трансформаторе;

Qп.л.ном

Qп.н.ном трансформаторе;

Qп .хх.ном трансформаторе;

Номинальные мощности потерь вводятся в счетчик как конфигурационные параметры и представляют собой мощность потерь в одной фазе, приведенную к входу счетчика при номинальном токе и напряжении счетчика.

Вычисление средних за период сети мощностей трехфазной системы производится алгебраическим (с учетом знака направления) суммированием соответствующих мощностей однофазных измерений. Знаки мощностей однофазных измерений формируются по-разному в зависимости от варианта исполнения и конфигурирования счетчика, как показано в таблице 1. Таблица 1

где

По полученным за период сети значениям активной и реактивной мощности трехфазной системы формируются импульсы телеметрии на двух конфигурируемых испытательных выходах счетчика. Сформированные импульсы подсчитываются контроллером и сохраняются в регистрах текущих значений энергии и профиля мощности по каждому виду энергии (мощности) и направлению до свершения события. По свершению события, текущие значения энергии или мощности добавляются в соответствующие энергонезависимые регистры учета энергии и массивы профиля мощности. При этом в качестве события выступает время окон-

чания текущего тарифа или время окончания интервала интегрирования мощности для массива профиля, определяемое по встроенным энергонезависимым часам реального времени.

При учете потерь импульсы телеметрии формируются с учетом мощности потерь (Р±Рп формулы (1), (6), Q±Qh формулы (3), (7)), подсчитываются контроллером и отдельно сохраняются в регистрах текущих значений энергии и профиля мощности с учетом потерь по каждому виду энергии (мощности) и направлению до свершения события. Знак учета потерь является конфигурационным параметром счетчика и зависит от расположения точки учета и точки измерения.

2 Варианты исполнения

В модельный ряд счетчиков входят счетчики, отличающиеся номинальным (базовым) током, номинальным напряжением, наличием резервного блока питания, видами и числом направлений учета энергии, способом подключения к электрической сети и типом установленного дополнительного интерфейсного модуля. Варианты исполнения счетчиков приведены в таблице 2. Варианты исполнения дополнительных интерфейсных модулей приведены в таблице 3.

Запись счетчика при его заказе и в конструкторской документации другой продукции должна состоять: из наименования счетчика, условного обозначения варианта исполнения счетчика, условного обозначения типа устанавливаемого дополнительного интерфейсного модуля и номера технических условий.

Пример записи счётчика - «Счётчик электрической энергии многофункциональный ПСЧ-4ТМ.05МК.ХХ.УУ ИЛГШ.411152.167ТУ», где:

-    XX - условное обозначение вариант исполнения счетчика в соответствии с таблицей 2;

-    YY - условное обозначение типа устанавливаемого дополнительного интерфейсного модуля в соответствии с таблицей 3.

Если в счетчик не устанавливается дополнительный интерфейсный модуль, то поле YY должно оставаться пустым.

Двунаправленные счетчики предназначены для многотарифного учета активной и реактивной электрической энергии прямого и обратного направления (четыре канала учета). Двунаправленные счетчики могут конфигурироваться для работы в однонаправленном многотарифном режиме (далее двунаправленные конфигурированные, три канала учета) и учитывать:

-    активную энергию прямого и обратного направления, как активную энергию прямого направления (учет по модулю);

-    реактивную энергию первого и третьего квадранта, как реактивную энергию прямого направления (индуктивная нагрузка);

-    реактивную энергию четвертого и второго квадранта, как реактивную энергию обратного направления (емкостная нагрузка).

Комбинированные счетчики предназначены для учета активной энергии независимо от направления в каждой фазе сети (учет по модулю) и для учета реактивной энергии прямого и обратного направления (три канала учета). Комбинированные счетчики могут конфигурироваться для учета реактивной энергии в одном направлении (далее комбинированные конфигурированные) и учитывать:

-    активную энергию прямого и обратного направления, как активную энергию прямого направления (учет по модулю);

-    реактивную энергию первого и третьего квадранта, как реактивную энергию прямого направления (индуктивная нагрузка);

-    реактивную энергию четвертого и второго квадранта, как реактивную энергию обратного направления (емкостная нагрузка).

Однонаправленные счетчики предназначены для учета только активной электрической энергии независимо от направления тока в каждой фазе сети (один канал учета по модулю).

Таблица 3 - Типы устанавливаемых дополнительных интерфейсных модулей

Подключение счетчиков трансформаторного включения к сети производится через измерительные трансформаторы напряжения и тока. Счетчики с номинальным напряжением 3х(57,7-115)/(100-200) В могут использоваться на подключениях с номинальными фазными напряжениями из ряда: 57,7, 63,5, 100, 110, 115 В. Счетчики с номинальным напряжением 3х(120-230)/(208-400) В могут использоваться как с измерительными трансформаторами напряжения, так и без них на подключениях с номинальными фазными напряжениями из ряда: 120, 127, 173, 190, 200, 220, 230 В.

Счетчики непосредственного включения не чувствительны к постоянной составляющей в цепи переменного тока и предназначены для непосредственного подключения к сети с номинальными напряжениями из ряда: 120, 127, 173, 190, 200, 220, 230 В.

3    Тарификация и архивы учтенной энергии

Счетчики ведут многотарифный учет энергии (без учета потерь) в четырех тарифных зонах, по четырем типам дней в двенадцати сезонах. Дискрет тарифной зоны составляет 10 минут. Чередование тарифных зон в сутках ограничено числом десятиминутных интервалов в сутках и составляет 144 интервала. Тарификатор счетчиков использует расписание праздничных дней и список перенесенных дней.

Счетчики ведут бестарифный учет активной и реактивной энергии с учетом потерь в линии электропередачи и силовом трансформаторе.

Счетчики ведут архивы тарифицированной учтенной энергии и не тарифицированной энергии с учетом потерь (активной, реактивной прямого и обратного направления), а также учет числа импульсов, поступающих от внешних устройств по цифровому входу:

-    всего от сброса (нарастающий итог);

-    за текущие и предыдущие сутки;

-    на начало текущих и предыдущих суток;

-    за каждые предыдущие календарные сутки глубиной до 30 дней;

-    на начало каждых предыдущих календарных суток глубиной до 30 дней;

-    за текущий месяц и двенадцать предыдущих месяцев;

-    на начало текущего месяца и двенадцати предыдущих месяцев;

-    за текущий и предыдущий год;

-    на начало текущего и предыдущего года.

4    Профили мощности нагрузки

Двунаправленные счетчики ведут два четырехканальных независимых массива профиля мощности с программируемым временем интегрирования от 1 до 60 минут для активной и реактивной мощности прямого и обратного направления.

Комбинированные счетчики ведут два трехканальных массива профиля мощности с программируемым временем интегрирования от 1 до 60 минут для активной мощности не зависимо от направления и реактивной мощности прямого и обратного направления.

Однонаправленные счетчики ведут два одноканальных массива профиля мощности с программируемым временем интегрирования от 1 до 60 минут для активной мощности не зависимо от направления.

Примечание - Для счетчиков непосредственного включения и для счетчиков трансформаторного включения на подключениях с номинальными напряжениями 3^(100-115/173-200) В время интегрирования мощности может программироваться только в диапазоне от 1 до 30 минут.

Каждый массив профиля мощности может конфигурироваться для ведения профиля мощности нагрузки с учетом активных и реактивных потерь в линии электропередачи и силовом трансформаторе со временем интегрирования от 1 до 30 минут.

Глубина хранения каждого массива профиля, при времени интегрирования 30 минут, составляет 114 суток (3,7 месяца).

5    Регистрация максимумов мощности нагрузки

Счетчики могут использоваться как регистраторы максимумов мощности (активной, реактивной, прямого и обратного направления) по каждому массиву профиля мощности с использованием двенадцатисезонного расписания утренних и вечерних максимумов.

Максимумы мощности фиксируются в архивах счетчика:

-    от сброса (ручной сброс или сброс по интерфейсному запросу):

-    за текущий и каждый из двенадцати предыдущих месяцев.

В архивах максимумов фиксируется значение максимума мощности и время, соответствующее окончанию интервала интегрирования мощности соответствующего массива профиля.

Если массив профиля мощности сконфигурирован для мощности с учетом потерь, то в архивах максимумов фиксируется максимальная мощность с учетом потерь.

6 Измерение параметров сети и показателей качества электрической энергии

Счетчики измеряют мгновенные значения (время интегрирования от 0,2 до 5 секунд) физических величин, характеризующих трехфазную электрическую сеть, и могут использоваться как измерители параметров, приведенных в таблице 4 или как датчики параметров с нормированными метрологическими характеристиками.

Счетчики всех вариантов исполнения, не зависимо от конфигурации, работают как четырехквадрантные измерители с учетом направления и угла сдвига фаз между током и напряжением в каждой фазе сети и могут использоваться для оценки правильности подключения счетчика. Мгновенные мощности трехфазных измерений определяются с учетом варианта исполнения и конфигурации, как описано в п 1.

Счетчики могут использоваться как измерители показателей качества электрической энергии согласно ГОСТ 13109-97 по параметрам установившегося отклонения фазных (меж-фазных, прямой последовательности) напряжений и частоты сети.

Таблица 4

Примечания

1    Цена единицы младшего разряда и размерности указаны для коэффициентов трансформации, равных 1.

2    Все параметры индицируются с учетом введенных коэффициентов трансформации напряжения и тока._

7    Испытательные выходы и цифровой вход

В счетчиках функционируют два изолированных испытательных выхода основного передающего устройства. Каждый испытательный выход может конфигурироваться:

—    для формирования импульсов телеметрии одного из каналов учета энергии (активной, реактивной, прямого и обратного направления, в том числе и с учетом потерь);

—    для формирования сигналГ индикации превышения программируемого порога мощности (активной, реактивной, прямого и обратного направления);

—    для формирования сигналов телеуправления.

—    для формирования сигнала контроля точности хода встроенных часов (канал 0).

—    для формирования сигнала управления нагрузкой по программируемым критериям.

В счетчиках функционирует один цифровой вход, который может конфигурироваться:

—    для управления режимом поверки;

—    для счета нарастающим итогом количества импульсов, поступающих от внешних устройств (по переднему, заднему фронту или обоим фронтам);

—    как вход телесигнализации.

8    Управление нагрузкой

Счетчики позволяют формировать сигнал управления нагрузкой на конфигурируемом испытательном выходе (канал 0) по различным программируемым критериям для целей управления нагрузкой внешним отключающим устройством и работать в следующих режимах:

—    в режиме ограничения мощности нагрузки;

—    в режиме ограничения энергии за сутки;

—    в режиме ограничения энергии за расчетный период (за месяц, если расчетный период начинается с первого числа месяца);

—    в режиме контроля напряжения сети;

—    в режиме контроля температуры счетчика;

—    в режиме управления нагрузкой по расписанию.

Указанные режимы могут быть разрешены или запрещены в любых комбинациях.

Не зависимо от разрешенных режимов, сигнал управления нагрузкой формируется по интерфейсной команде оператора.

9    Журналы

Счетчики ведут журналы событий, журналы показателей качества электрической энергии, журналы превышения порога мощности и статусный журнал.

В журналах событий фиксируются времена начала/окончания следующих событий:

—    время выключения/включения счетчика;

—    время включения/выключения резервного источника питания;

—    время выключения/включения фазы 1, фазы 2, фазы 3;

—    время открытия/закрытия защитной крышки;

—    время вскрытия счетчика;

—    время и причина формирования сигнала управления нагрузкой (20 записей);

—    время изменения коэффициентов трансформации;

—    время коррекции времени и даты;

—    время коррекции тарифного расписания;

—    время коррекции расписания праздничных дней;

—    время коррекции списка перенесенных дней;

—    время коррекции расписания утренних и вечерних максимумов мощности;

—    время последнего программирования;

-    время и количество перепрограммированных параметров;

-    время изменения состояния входа телесигнализации (20 записей);

-    время инициализации счетчика;

-    время сброса показаний (учтенной энергии);

-    время инициализации первого и второго массива профиля мощности;

-    время сброса максимумов мощности по первому и второму массиву профиля;

-    время и количество попыток несанкционированного доступа к данным;

-    время и количество измененных параметров измерителя качества;

-    время и количество измененных параметров измерителя потерь.

Все перечисленные журналы имеют глубину хранения по 10 записей, кроме указанных

особо.

В журналах показателей качества электроэнергии фиксируются времена выхода/возврата за установленные верхнюю/нижнюю нормально/предельно допустимую границу:

-    отклонения напряжений: фазных, межфазных, прямой последовательности;

-    частоты сети;

-    коэффициентов искажения синусоидальности кривой фазных и межфазных напряжений;

-    коэффициентов несимметрии напряжения по нулевой и обратной последовательностям.

Глубина хранения каждого журнала выхода за нормально допустимые границы 20 записей, за предельно допустимые границы - 10 записей.

В журналах превышения порога мощности фиксируется время выхода/возврата за установленную границу среднего значения активной и реактивной мощности прямого и обратного направления из первого или второго массива профиля мощности. Глубина хранения журнала по каждой мощности 10 записей.

В статусном журнале фиксируется время и значение измененного слова состояния счетчика. Г лубина хранения статусного журнала 10 записей.

10 Устройство индикации

Счетчики имеют жидкокристаллический индикатор (ЖКИ) с подсветкой для отображения учтенной энергии и измеряемых величин и три кнопки управления режимами индикации.

Счетчики в режиме индикации основных параметров позволяют отображать на индикаторе:

-    учтенную активную и реактивную энергию прямого и обратного направления по каждому тарифу и сумме тарифов;

-    энергию с учетом потерь в линии передачи и силовом трансформаторе;

-    число импульсов от внешних датчиков по цифровому входу.

Все перечисленные выше данные сохраняются в архивах с возможностью просмотра на индикаторе:

-    всего от сброса показаний (нарастающий итог);

-    за текущий и предыдущий год;

-    за текущий и предыдущий месяц;

-    за текущие и предыдущие сутки.

-    на начало текущего года;

-    на начало текущего и предыдущего месяца;

-    на начало текущих и предыдущих суток.

Счетчики в режиме и индикации основных параметров, кроме перечисленных выше, отображают значения и время фиксации утренних и вечерних максимумов мощности по первому и второму массиву профиля мощности.

Счетчики в режиме индикации вспомогательных параметров позволяют отображать на индикаторе данные вспомогательных режимов измерения, приведенные в таблице 4.

Счетчики в режиме индикации технологических параметров позволяют отображать на индикаторе версию ПО счетчика и контрольную сумму метрологически значимой части ПО.

11    Интерфейсы связи

Счетчики имеют два равноприоритетных, независимых интерфейса связи: RS-485 и оптический интерфейс по ГОСТ Р МЭК 61107-2001, поддерживают ModBus-подобный, СЭТ-4ТМ.02-совместимый протокол обмена.

В счетчиках могут устанавливаться дополнительные интерфейсные модули в соответствии с таблицей 1 для обеспечения удаленного доступа к сети RS-485 объекта через сети: GSM, PLC, Ethernet, RF.

Счетчики через любой интерфейс обеспечивают возможность дистанционного управления функциями, программирования (перепрограммирования) режимов и параметров и считывания параметров, архивных данных и данных измерений.

Работа со счетчиками через интерфейсы связи может производиться с применением программного обеспечения завода-изготовителя «Конфигуратор СЭТ-4ТМ» или с применением программного обеспечения пользователей.

Доступ к параметрам и данным со стороны интерфейсов связи защищен паролями на чтение, программирование и управление нагрузкой по команде оператора (три уровня доступа). Метрологические коэффициенты и заводские параметры защищены аппаратной перемычкой защиты записи (аппаратный уровень доступа) и не доступны без снятия пломб завода-изготовителя и нарушения оттиска поверительного клейма.

12    Защита от несанкционитрованного доступа

Для защиты от несанкционированного доступа в счетчике предусмотрена установка пломб ОТК завода-изготовителя и организации осуществляющей поверку счетчика.

После установки на объект счетчики должны пломбироваться пломбами обслуживающей организации.

Схема пломбирования счетчиков приведена на рисунках 1, 2.

Кроме механического пломбирования в счетчике предусмотрено электронное пломбирование крышки контактной колодки и крышки счетчика.

Электронные пломбы работают как во включенном, так и в выключенном состоянии счетчика. При этом факт и время вскрытия крышек фиксируется в соответствующих журналах событий «Открытие/закрытие защитной крышки», «Вскрытия счетчика» без возможности инициализации журналов.

13    Программное обеспечение

Программное обеспечение (ПО) счетчика имеет структуру с разделением на метрологически значимую и метрологически незначимую части. Каждая структурная часть исполняемого кода программы во внутренней памяти микроконтроллера защищается циклической контрольной суммой, которая непрерывно контролируется системой диагностики счетчика.

Метрологические характеристики счетчика напрямую зависят от калибровочных коэффициентов, которые записываются в память счетчика на заводе-изготовителе на стадии калибровки. Калибровочные коэффициенты дублируются в двух массивах и защищаются циклическими контрольными суммами, которые непрерывно контролируется системой диагностики счетчика. Массивы калибровочных коэффициентов защищены аппаратной перемычкой защиты записи и не доступны для изменения без вскрытия счетчика.

При обнаружении ошибок контрольных сумм (КС) системой диагностики устанавливаются флаги ошибок в слове состояния счетчика с записью события в статусный журнал счетчика и отображением сообщения об ошибке на экране ЖКИ:

-    Е-09 - ошибка КС метрологически не значимой части ПО;

-    Е-42 - ошибка КС метрологически значимой части ПО;

-    Е-11 - ошибка КС основного массива калибровочных коэффициентов;

-    Е-12 - ошибка КС дублирующего массива калибровочных коэффициентов.

Идентификационные характеристики ПО счетчика приведены в таблице 5.

Уровень защиты С от непреднамеренных и преднамеренных изменений в соответствии с МИ 3286-2010.

Версия ПО счетчика и цифровой идентификатор ПО могут отображаться на табло ЖКИ в режиме технологической индикации.

Таблица 5

14 Внешний вид и схема пломбирования

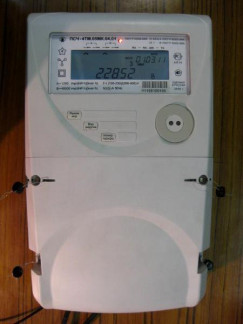

Внешний вид счетчика ПСЧ-4ТМ.05МК с закрытой крышкой контактной колодки и схема пломбирования приведены на рисунке 1. Из четырех пломб обслуживающей организации могут устанавливаться только две, но обязательно слева и справа.

Технические характеристики

Метрологические и технические характеристики приведены в таблице 6 Таблица 6

2) непосредственного включения

±1,0 при 0,11б < I < 1макс, cosj=1, ^sj=0,5;

±1,5 при 0,051б < I < 0,11б, rasj=1;

±1,5 при 0,11б < I < 1макс сosф=0,25;

±1,0 при 0,051ном < I < 1макс, sinj=1, sinj=0,5; ±1,5 при 0,0Пном < I < 0,05Iном, sinj=1;

±1,5 при 0,02Iном < I < 0,05!ном, sinj=0,5;

±1,5 при 0,05!ном < I < Шакс, sinj=0,25;

±2,0 при 0,Иб < I < Iмакс, sinj=1, sinj=0,5;

±2,5 при 0,05I6 < I < 0,Иб, sinj=1;

±2,5 при 0,Иб < I < Ьмакс, sinj=0,25;

5S = 5q (аналогично реактивной мощности);

±0,4 в диапазоне от 0,8ином до 1,15Цном;

±0,9 (у счетчиков непосредственного включения)

- реактивной мощности (прямого и обратного направления при активной, индуктивной и емкостной нагрузках), 5д,счетчиков

1)    трансформаторного включения

2)    непосредственного включения

-    полной мощности, 5s

-    напряжения (фазного, межфазного, прямой последовательности и их усредненных значений),

5u

-    тока, 5I, счетчиков:

1) трансформаторного включения

±0,4 при !ном < I < Iмакс;

±

0,4 + 0,02

1

при 0,01!ном < I < Iном;

Ix

/

±0,9 при I6 < I < Iмакс

/ т    \

0,9 + 0,05

2) непосредственного включения

к -1 I х

±

при 0,05I6 < I < I6;

±0,05 в диапазоне от 47,5 до 52,5 Гц; (25i + 25u);

(25i + 45u);

-    частоты и ее усредненного значения

-    мощности активных потерь, 5Рп

-    мощности реактивных потерь, 5Qn

-    активной энергии и мощности с учетом потерь (прямого и обратного направления), 5Р ±Рп

-    реактивной энергии и мощности с учетом потерь (прямого и обратного направления), 5Q±Qn

Р

Рп

+ 5

Рп

Р ± Рг

Р ± Рг

Q г

Q

5 Q ■

-+5

Qn

Q ± Q г

Q ± Q г

Средний температурный коэффициент в диапазоне температур от минус 40 до плюс 60 °С, %/К, при измерении:

-    активной энергии и мощности

1)    трансформаторного включения

2)    непосредственного включения

-    реактивной энергии и мощности

1)    трансформаторного включения

2)    непосредственного включения

0,03 при 0,05!ном < I < Шакс, cosj=1; 0,05 при 0,05Iном < I < Iмакс, cosj=0,5; 0,05 при 0,Пб < I < Iмакс, cosj=1;

0,07 при 0,2I6 < I < Iмакс, cosj=0,5 0,05 при 0,05Iном < I < Iмакс, sinj=1; 0,07 при 0,05!ном < I < Шакс, sinj=0,5 0,10 при 0,Иб < I < Iмакс, cosj=1;

0,15 при 0,2!б < I < Iмакс, cosj=0,5_

Пределы допускаемой дополнительной погрешности измерения частоты, напряжения и тока в диапазоне температур от минус 40 до плюс 60 °С, 51д, % 0,055д^ - ta), где 5д - пределы допускаемой основной погрешности измеряемой величины, t -температура рабочих условий, ta - температура нормальных условий_

Точность хода встроенных часов в нормальных условиях во включенном и выключенном состоянии, лучше, c/сут

Знак утверждения типа

наносится на панели счетчиков методом офсетной печати. В эксплуатационной документации на титульных листах изображение знака утверждения типа наносится типографским способом.

Комплектность

Комплект поставки приведен в таблице

Примечания:

1    Позиции, помеченные знаком * поставляются по отдельному заказу.

2    В комплект поставки счетчиков с установленным дополнительным интерфейсным модулем входит руководство по эксплуатации и формуляр из комплекта поставки модуля.

3    Ремонтная документация разрабатывается и поставляется по отдельному договору с организациями, проводящими послегарантийный ремонт счетчиков.

4    Документы в электронном виде, включая сертификаты, доступны на сайте завода-изготовителя по адресу http://www.nzif.ru/._

Поверка

осуществляется по документу «Счетчик электрической энергии многофункциональный ПСЧ-4ТМ.05МК. Руководство по эксплуатации. Часть 2. Методика поверки» ИЛГШ.411152.167РЭ1, утвержденному руководителем ГЦИ СИ ФГУ «Нижегородский ЦСМ» «21» марта 2011 г.

Перечень эталонов, применяемых при поверке:

Установка для поверки счётчиков электрической энергии УАПС-1М:

-    номинальные напряжения 57,7 и 230 В;

-    диапазон токов (0,01-100) А;

-    погрешность измерения активной/реактивной энергии ± (0,15/0,3) %;

-    погрешность измерения тока и напряжения ± 0,3 %.

Эталонный трехфазный ваттметр-счетчик ЦЭ7008:

-    погрешность измерения активной/реактивной энергии ±(0,05/0,1) %;

-    погрешность измерения напряжения и тока ±0,1 %.

Программируемый трехфазный источник фиктивной мощности МК7006:

-    номинальные напряжения 57,7 и 230 В;

-    диапазон токов (0,001-10) А.

Частотомер электронно-счетный Ч3-63:

-    погрешность измерения 5 10 ;

Секундомер СОСпр-2б-2: цена деления 0,2 с, класс точности 2.

Сведения о методах измерений

приведены в документе ИЛГШ.411152.167РЭ «Счетчики электрической энергии многофункциональные ПСЧ-4ТМ.05МК. Руководство по эксплуатации. Часть 1».

Нормативные и технические документы, устанавливающие требования к счетчикам электрической энергии многофункциональным ПСЧ-4ТМ.05МК

ГОСТ Р 52320-2005. Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счетчики электрической энергии.

ГОСТ Р 52323-2005. Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 22. Статические счетчики активной энергии классов точности 0,2S и 0,5S.

ГОСТ Р 52322-2005. Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 21. Статические счетчики активной энергии классов точности 1 и 2. ГОСТ Р 52425-2005. Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 23. Статические счетчики реактивной энергии. ИЛГШ.411152.167ТУ. Счетчики электрической энергии многофункциональные ПСЧ-4ТМ.05МК. Технические условия.

ИЛГШ.411152.167РЭ1. «Счетчик электрической энергии многофункциональный ПСЧ-4ТМ.05МК. Руководство по эксплуатации. Часть 2. Методика поверки»

Рекомендации к применению
