| Номер в госреестре | 50462-12 |
| Наименование СИ | Трансформаторы тока защитные |
| Обозначение типа СИ | SASR, SASK |
| Изготовитель | "MBS AG", Германия |
| Год регистрации | 2012 |
| Срок свидетельства | 30.05.2022 |
| МПИ (интервал между поверками) | 8 лет |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы тока защитные SASR, SASK (далее - трансформаторы) предназначены для преобразования большого тока в сигнал защитной информации для ее передачи устройством защиты и управления в закрытых распределительных устройствах переменного тока частоты 50 Гц на номинальное напряжение до 0,4 кВ.
Принцип действия трансформаторов состоит в преобразовании силы входного переменного тока в силу выходного переменного тока с коэффициентом, определяемым отношением, числа витков первичной и вторичной обмоток.
Каждый трансформатор состоит из замкнутого магнитопровода с отверстием для первичной обмотки, вторичной обмотки, намотанной на сердечник, и пластикового корпуса с местом крепления. Клеммники вторичной обмотки имеют пластмассовые крышки с устройствами для пломбирования с целью ограничения доступа к измерительной цепи.
Через отверстие магнитопровода при монтаже пропускается шина, токопроводящая втулка или кабель играющие роль первичной обмотки. Для получения отличного от номинального коэффициента преобразования, вместо шины может быть намотана первичная обмотка из нескольких витков.
Крепление траснфоматоров типа SASK осуществляется на шину, кабель, монтажную панель или DIN рейку а SASR на токопроводящую втулку монтажную панель или DIN рейку.
Модели трансформаторов различаются диапазоном первичного тока, классом точности, мощностью вторичных нагрузок, а также габаритными размерами.

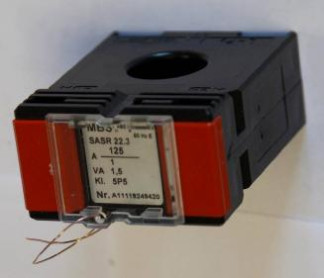

Трансформаторы являются перемонтируемыми изделиями и по номенклатуре показателей надежности относятся, к группе II вида I согласно ГОСТ 27.003-90 Общий вид трансформатора приведен на рисунке 1.
Таблица 1 - Метрологические и технические характеристики
| SASR 22.3 | SASK 21.3 | SASK 31.5 | SASK 31.6 | ||||
| Номинальные первичные токи Ii, А | Номинальные вторичные нагрузки S^, В-А | ||||||
| 50 | 1,5; 2,5 | ||||||
| 60 | 1,5; 2,5 | 1,5 | 1,5 | ||||
| 75 | 1,0 | ||||||
| 80 | 1,0 | 1,5; 2,5; 5 | 1,5 | 1,5 | |||
| 100 | 1,0 | 1,0; 1,5 | 1,5; 2,5; 5 | 1, 5 | 1,5; 2,5 | ||
| 120 | 1,0; 1,5 | 1,0; 1,5 | 1,0; 1,5 | ||||
| 125 | 1,0; 1,5 | 1,0; 1,5 | 1,0; 1,5 | 1,0; 1,5 | |||
| 150 | 1,0; 1,5 | 1,0; 1,5 | 1,0; 1,5 | 1,0; 1,5 | 2,5; 5; 7,5 | 2,5 | 2,5 |
| 200 | 1,0; 1,5 | 1,0; 1,5 | 1,0; 1,5 | 1,0; 1,5; 2,5 | 2,5; 5; 7,5; 10 | 2,5; 5 | 2,5; 5 |
| 250 | 1,0; 1,5 | 1,0; 1,5 | 1,5; 2,5 | 2,5; 5; 7,5; 10 | 2,5; 5 | 2,5; 5 | |
| 300 | 1,0; 1,5 | 1,0; 1,5 | 1,5; 2,5 | 2,5; 5; 10 | 2,5; 5 | 2,5; 5 | |
| 400 | 1,5; 2,5 | 2,5; 5; 7,5; 10; 15 | 2,5; 5; 7,5 | 2,5; 5; 7,5 | |||
| 500 | 1,5; 2,5 | 2,5; 5; 7,5; 10; 15 | 2,5; 5; 7,5 | 2,5; 5; 7,5; 10 | |||
| 600 | 1,5; 2,5 | 2,5; 5; 7,5; 10; 15 | 2,5; 5; 7,5; 10 | 2,5; 5; 7,5; 10 | |||
| 750 | 1,5; 2,5; 5,0 | ||||||
| Класс точности | 5P | 10P | 5P;10Р | 5P;10P | 5P;10P | 5P | 10P |
| Ном. предельная кратность втор. обмотки для защиты, не менее | 5 | 5 | 5 | 5 | 10 | ||
| Номинальные вторичные токи, I2 , А | 1 или 5 | ||||||
| Номинальное первичное напряжение, U1 | 0,72 кВ | ||||||
| Номинальная частота Гном, Г ц | 50 или 60 | ||||||
| Г абаритные размеры, мм | 61х78,5х30 | 61х78,5х48 | 61x78^68 | 95x1^74 | |||
| Отверстие для первичной цепи, мм | 0 22,5 | 20,5х10,5 | 0 28,0; 30,5х10,5 | 0 23,0; 30x10 | |||
| Масса не более, кг | 0,64 | 0,69 | 0,69 | 0,9 | |||
| SASK 421.4 | SASK 41.4 | SASK 41.6 | ||||
| Номинальные первичные токи Ii, А | Номинальные вторичные нагрузки S^, В-А | |||||
| 100 | 1,5; 2,5 | 1,5; 2,5 | 1,5 | 1,5 | ||
| 120 | 1,0 | |||||
| 125 | 1,0 | |||||
| 150 | 1,0; 1,5 | 2,5; 5 | 2,5; 5; 7,5 | 2,5 | 2,5 | |
| 200 | 1,5; 2,5 | 1,5 | 2,5; 5; 7,5 | 2,5; 5; 7,5; 10 | 2,5 | 2,5 |
| 250 | 1,5; 2,5 | 1,5; 2,5 | 2,5; 5; 7,5; 10 | 2,5; 5; 7,5; 10 | 5 2, | 2,5; 5 |
| 300 | 1,5; 2,5 | 1,5; 2,5 | 2,5; 5; 7,5; 10 | 2,5; 5; 7,5; 10 | 5 2, | 2,5; 5 |
| 400 | 1,5; 2,5 | 1,5; 2,5 | 2,5; 5; 7,5; 10 | 2,5; 5; 7,5; 10 | 2,5; 5; 7,5 | 2,5; 5; 7,5 |
| 500 | 1,5; 2,5 | 2,5; 5; 7,5; 10; 15 | 2,5; 5; 7,5; 10 | 2,5; 5; 7,5; 10 | 2,5; 5; 7,5; 10 | |
| 600 | 1,5; 2,5 | 2,5; 5; 7,5; 10; 15 | 2,5; 5; 7,5; 10 | 2,5; 5; 7,5 | 2,5; 5; 7,5 | |
| 750 | 1,5; 2,5 | |||||
| Класс точности | 5P;10P | 5P;10Р | 5P | 10P | 5P | 10P |
| Ном. предельная кратность втор. обмотки для защиты, не менее | 5 | 5 | 5 | 10 | ||
| Номинальные вторичные токи, I2 , А | 1 или 5 | |||||
| Номинальное первичное напряжение, U1 | 0,72 кВ | |||||
| Номинальная частота Г ц | 50 или 60 | |||||
| Г абаритные размеры, мм | 71х88,5х58 | 71x88,5x58 | 95x116x74 | |||
| Отверстие для первичной цепи, мм | 0 20,0; 20,5x10,5 | 0 32,0; 40,5x10,5; 30,5x16 | 0 32,0; 40x12; 30x15 | |||
| Масса не более, кг | 0,64 | 0,69 | 0,69 | |||
Продолжение таблицы 1.
| SASK 51.4 | SASK 61.4 | SASK 41.10 | |||||
| Номинальные первичные токи I1, А | Номинальные вторичные нагрузки S^, В-А | ||||||
| 100 | 5; 7,5; 10 | 5; 7,5; 10; | 5 | ||||
| 120 | |||||||
| 125 | |||||||
| 150 | 1 | 1 | 5; 7,5; 10; | 5; 7,5; 10; | 5 | ||
| 200 | 1; 1,5 | 1; 1,5 | 1; 1,5 | 5; 7,5; 10; | 5; 7,5; 10; | 5; 7,5 | 5; 7,5; 10 |
| 250 | 1,5 | 1,5; | 1; 1,5 | 5; 7,5; 10; | 5; 7,5; 10; | 5; 7,5; 10 | 5; 7,5; 10; |
| 300 | 1,5; 2,5 | 1,5; | 1,5; 2,5 | 5; 7,5; 10; | 5; 7,5; 10; | 5; 7,5; 10 | 5; 7,5; 10; |
| SASK 51.4 | SASK 61.4 | SASK 41.10 | |||||
| Номинальные первичные токи Ii, А | Номинальные вторичные нагрузки S^, В-А | ||||||
| 400 | 1,5; 2,5 | 1,5; | 1,5; 2,5 | 5; 7,5; 10; | 5; 7,5; 10; | 5; 7,5; | 5; 7,5; 10; |
| 500 | 1,5; 2,5 | 1,5; | 1,5; 2,5 | 5; 7,5; 10; | 5; 7,5; 10; | 5; 7,5; | 5; 7,5; 10; |
| 600 | 1,5; 2,5 | 1,5; | 1,5; 2,5; 5 | 5; 7,5; 10; | 5; 7,5; 10; | 5; 7,5; | 5; 7,5; 10; |
| 750 | 1,5; 2,5 | 1,5; | 1,5; 2,5; 5 | 5; 7,5; 10; | 5; 7,5; 10; | 5; 7,5; | 5; 7,5; 10; |
| 800 | 5; 7,5; 10; | 5; 7,5; 10; | 5; 7,5; | 5; 7,5; 10; | |||
| 1000 | 1,5; | 1,5; | 1,5; 2,5; 5 | ||||
| 1200 | 1,5; 2,5; 5 | ||||||
| 1250 | 1,5; 2,5; 5 | ||||||
| Класс точности | 5P | 10P | 5P;10Р | 5P | 10P | 5P | 10P |
| Ном. предельная кратность втор. обмотки для защиты, не менее | 5 | 5 | 5 | [0 | |||
| Номинальные вторичные токи, I2 , А | 1 или 5 | ||||||
| Номинальное первичное напряжение, U1 | 0,72 кВ | ||||||
| Номинальная частота | 50 или 60 | ||||||
| Г абаритные размеры, мм | 86x101,5x58 | 96x108,5x58 | 150x178x114 | ||||
| Отверстие для первичной цепи, мм | 0 44,0; 50,5x12,5; 40,5x30,5 | 0 44,0; 60,5x10,5; 50,5x30,5 | 0 32,0; 40,5x10,5 | ||||
| Масса не более, кг | 0,64 | 0,69 | 0,69 | ||||
Продолжение таблицы 1
| SASK 63.6 | SASK 105.6 | SASK 541.4 | ||||
| Номинальные первичные токи I1, А | Номинальные вторичные нагрузки S^, В-А | |||||
| 100 | 1; 1,5 | 1; 1,5 | ||||
| 120 | ||||||
| 125 | 1; 1,5; 2,5 | 1; 1,5; 2,5 | ||||
| 150 | 1,5; 2,5 | 1,5; 2,5 | ||||
| 200 | 1,5; 2,5 | 1,5; 2,5 | 1,5; 2,5 | |||
| 250 | 1,5; 2,5 | 1,5; 2,5 | 1,5; 2,5 | 1,5 | ||
| 300 | 1.5: 2.5 | 1-5; 2,5 | 1,5; 2,5; 5 | 1,5 | ||
| 400 | 2,5; 5 | 1,5; 2,5; 5 | 1,5; 2,5; 5 | 1,5 | ||
| 500 | 2,5; 5 | 1,5; 2,5; 5 | 1,5; 2,5; 5; | 1,5; 2,5 | ||
| 600 | 2,5; 5 | 2,5; 5 | 1,5; 2,5 | 1,5; 2,5; 5 | 1,5; 2,5; 5; | 1,5; 2,5 |
| 750 | 2,5; 5 | 2,5; 5; 10 | 2,5; 5; 10 | 1,5; 2,5; 5; | 1,5; 2,5; 5; | 1,5; 2,5 |
| 800 | ||||||
| 1000 | 2,5; 5 | 5; 10 | 5; 10; 15 | 2,5; 5; 7,5; | 2,5; 5; 7,5; 10 | 2,5 ; 5 |
| 1200 | 5; 10; 15 | 5; 10; 15 | ||||
| 1250 | 5; 10; 15 | 5; 10; 15 | ||||
| 1500 | 5; 10; 15 | 5; 10; 15 | ||||
| 1600 | 10; 15 | 10; 15 | ||||
| Класс точности | 5P;10P | 5P | 10Р | 5P | 10P | 5P;10P |
| SASK 63.6 | SASK 105.6 | SASK 541.4 | ||
| Ном. предельная кратность втор. обмотки для защиты, не менее | 5 | 5 | 5 | 10 |
| Номинальные вторичные токи, I2 , А | 1 или 5 | |||
| Номинальное первичное напряжение, U1 | 0,72 кВ | |||
| Номинальная частота ^но№ Г ц | 50 или 60 | |||
| Г абаритные размеры, мм | 88x132x78 | 129x170x78 | 86x101,5x58 | |
| Отверстие для первичной цепи, мм | 60,5x31 | 100,5x55,5 | 0 32,0; 50,5x10,5; 30,5x16 | |
| Масса не более, кг | 0,84 | 1,4 | 0,69 | |
Продолжение таблицы 1
| SASK 51.6 | SASK 61.10 | ||||
| Номинальные первичные токи Ii, А | Номинальные вторичные нагрузки S^, В-А | ||||
| 100 | |||||
| 120 | |||||
| 125 | |||||
| 150 | 1,5; 2,5 | 1,5 | |||
| 200 | 1,5; 2,5; 5 | 1,5; 2,5 | |||
| 250 | 2,5; 5; 7,5 | 2,5 | 5; 7,5; 10 | 5 | 5; 7,5 |
| 300 | 2 5- 5- 7 5 | 2 5 | 5' 7 5' 10' | 5' 7 5 | 5' 7 5' 10 |
| 400 | 2,5; 5; 7,5 | 2,5 | 5; 7,5; 10; | 5; 7,5; 10 | 5; 7,5; 10; 15 |
| 500 | 2,5; 5; 7,5; 10 | 5 2, | 5; 7,5; 10; | 5; 7,5; 10; 15 | 5; 7,5; 10; 15 |
| 600 | 2,5; 5; 7,5; 10 | 2,5; 5 | 5; 7,5; 10; | 5; 7,5; 10; 15 | 5; 7,5; 10; 15 |
| 750 | 2,5; 5; 7,5; 10 | 2,5; 5 | 5; 7,5; 10; | 5; 7,5; 10; 15 | 5; 7,5; 10; 15 |
| 1000 | 2,5; 5; 7,5; 10 | 2,5; 5 | 5; 7,5; 10; | 5; 7,5; 10; 15 | 5; 7,5; 10; 15 |
| 1200 | 5; 7,5; 10; | 5; 7,5; 10; 15 | 5; 7,5; 10; 15 | ||
| 1250 | 5; 7,5; 10; | 5; 7,5; 10; 15 | 5; 7,5; 10; 15 | ||
| 1500 | 5; 7,5; 10; | 5; 7,5; 10; 15 | 5; 7,5; 10; 15 | ||
| 2000 | 5; 7,5; 10; | 5; 7,5; 10; 15 | 5; 7,5; 10; 15 | ||
| Класс точности | 5P;10P | 5P;10P | 5P;10P | 5P | 10P |
| Ном. предельная кратность втор. обмотки для защиты, не менее | 5 | 10 | 5 | 10 | |
| Номинальные вторичные токи, I2 , А | 1 или 5 | ||||
| Номинальное первичное напряжение, U1 | 0,72 кВ | ||||
| Номинальная частота ^АомЬ Г ц | 50 или 60 | ||||
| Г абаритные размеры, мм | 95х116x74 | 150x178x114 | |||
| Отверстие для первичной цепи, мм | 0 40,0; 50x30 | 60,5x10,5; 50,5х30,5 | |||
| Масса не более, кг | 0,64 | 1,09 | |||
Рабочие условия эксплуатации:
-температура от минус 5 до плюс 40 °С;
- относительная влажность 80 % (при 25 °С);
- атмосферное давление от 650 до 800 мм рт. ст.
Наработка на отказ 400 000 часов;
Срок службы не менее 30 лет
Знак утверждения типа наносится на табличку трансформатора методом наклейки и на титульный лист руководства по эксплуатации типографским способом.
- трансформатор тока - 1 шт.;
- крепеж - 1 комплект;
- руководство по эксплуатации совмещенное с паспортом - 1 шт.;
- переходники для крепления на DIN-рейку 35 мм по заказу;
- пломбировочная крышка по заказу.
осуществляется по документу ГОСТ 8.217-2003 "Трансформаторы тока. Методика поверки". Основные средства поверки: регулируемый источник тока РИТ-5000 (диапазон выходного тока от 2 до 5000 А), трансформатор тока измерительный лабораторный ТТИ-5000.5 (номинальные значения первичного тока от 5 до 5000 А, номинальный вторичный ток 5 А, кл. т. 0,05), прибор сравнения КНТ-05 (пределы измерений токовой и угловой погрешности: (0,2; 2,0; 20) %, (20; 200; 2000) мин., пределы основной абсолютной погрешности ± (0,001 ± 0,03-А) %, ± (0,1 ±
0,05-А) мин.), магазин нагрузок МР3027 (номинальный ток 5 А, пределы допускаемого значения основной погрешности нагрузки от их номинального значения ± 4%).
Сведений нет.
Нормативные и технические документы, устанавливающие требования к трансформаторам тока защитным SASR, SASK
ГОСТ 7746-2001 «Трансформаторы тока. Общие технические условия».
Документация фирмы-изготовителя.
- «осуществлении торговли и товарообменных операций.»;
- «выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям».
| Зарегистрировано поверок | 45 |
| Поверителей | 4 |
| Актуальность данных | 22.11.2024 |
