| Номер в госреестре | 50463-12 |
| Наименование СИ | Трансформаторы тока |
| Обозначение типа СИ | AR модификаций ARJP2/N2J |
| Изготовитель | "Schneider Electric S.p.A.", Италия |
| Год регистрации | 2012 |
| Срок свидетельства | 07.06.2027 |
| МПИ (интервал между поверками) | 8 лет |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы тока AR модификаций ARJP2/N2J, ARJP3/N2J, ARJH/N2J, ARJM2/N2J, ARJA1/N2J, ARJA1/N3J, ARO1a/N2 (в дальнейшем - трансформаторы AR) предназначены для масштабного преобразования тока и передачи сигнала измерительной информации для электрических измерительных приборов, устройств защиты и сигнализации в электрических цепях переменного тока частотой 50 Гц.
Принцип действия трансформатора заключается в том, что токи в первичной и вторичной обмотках обратно пропорциональны числу витков этих обмоток.
Трансформаторы тока AR являются трансформаторами с литой изоляцией, выполненной из эпоксидного компаунда. Эпоксидное литье выполняет одновременно функцию изолятора и несущей конструкции. В зависимости от конкретных параметров трансформаторы тока AR выпускаются разных модификаций. Кроме того, каждая модификация для различных значений номинального первичного тока для гарантированных классов точности имеет различные значения номинальной вторичной нагрузки.
Все модификации, кроме модификации ARO1a/N2, конструктивно являются опорными трансформаторами тока. Модификация ARO1a/N2 представляет собой трансформатор тока шинной конструкции.
Трансформаторы AR применяются в составе комплектных распределительных устройств (КРУ) в сетях напряжением 6, 10, 15, 20 кВ.
Климатическое исполнение УХЛ 3.1 по ГОСТ 15150 с расширенным до минус 45°С температурным диапазоном.

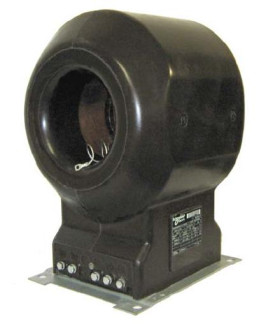

Общий вид трансформаторов представлен на рис. 1. Клеймение трансформаторов после поверки осуществляется в виде наклейки на стенку корпуса.
Основные технические характеристики трансформаторов тока AR модификаций ARJP2/N2J, ARJP3/N2J, ARJH/N2J, ARJM2/N2J, ARJA1/N2J, ARJA1/N3J, ARO1a/N2 приведены в таблице 1.
| Характеристика | Модификации трансформаторов тока AR | ||||||
| ARJP2/ N2J | ARJP3 /N2J | ARJH/ N2J | ARJM2 /N2J | ARJA1/ N2J | ARJA1/ N3J | ARO1a /N2 | |
| Наибольшее рабочее напряжение трансформатора, кВ | 7,2; 12; 17,5; 24 | 7,2; 12; 17,5 | |||||
| Частота переменного тока, Гц | 50 | ||||||
| Номинальный первичный ток, А | от 5 до 1250 | от 750 до 1250 | от 5 до 800 | от 5 до 800 | от 750 до 2500 | от 750 до 2500 | от 750 до 4000 |
| Номинальный вторичный ток, А | 1 или 5 | ||||||
| Количество вторичных обмоток | 2 | 3 | 2 | ||||
| Номинальный класс точности *: - вторичная обмотка (измерение) - вторичная обмотка (защита) | 0,2; 0,2S; 0,5; 0,5S; 1 5Р | ||||||
| Номинальная вторичная нагрузка, В-А - вторичная обмотка (измерение) - вторичная обмотка (защита) | от 1 до 50 | ||||||
| от 1 до 30 | от 1 до 30 | от 1 до 50 | от 1 до 30 | от 1 до 50 | от 1 до 50 | от 1 до 50 | |
| Номинальная предельная кратность вторичной обмотки (для защиты) ** | 10; 15; 20; 30 | ||||||
| Номинальный коэффициент безопасности вторичной обмотки (для измерения) | 5; 10 | ||||||
| Ток односекундной термической стойкости 11Т, кА, не более | 50 | ||||||
| Габаритные размеры, мм, не более (длина х ширина х высота) | 333 х 198 х 290 | 260 х 238 х 369 | |||||
| Масса трансформатора, кг, не более | 19 | 22 | 30 | 20 | 28 | 28 | 27 |
Примечания:
* соотношения классов точности и номинальных вторичных нагрузок указано в паспорте и на табличке конкретного трансформатора;
** в зависимости от исполнения.
Знак утверждения типа наносится в виде наклейки на корпус трансформатора и на титульный лист паспорта типографским способом.
1 Трансформатор тока
1 шт.; 1 экз.
2 Паспорт
осуществляется по ГОСТ 8.217-2003 «ГСИ Трансформаторы тока. Методика поверки». Основные средства поверки:
- эталонный трансформатор И512, КТ 0,05 (0,5 - 3000)А, 1 и 5 А;
- прибор сравнения КТ.01, ПГ (0,001-1,0)%, (0,1-20) мин.
Отсутствуют
Нормативные и технические документы, устанавливающие требования к трансформаторам тока AR модификаций ARJP2/N2J, ARJP3/N2J, ARJH/N2J, ARJM2/N2J, ARJA1/N2J, ARJA1/N3J, ARO1a/N2
ГОСТ 7746-2001 ГСИ Трансформаторы тока. Общие технические условия.
ГОСТ 8.217-2003 Трансформаторы тока. Методы и средства поверки.
МЭК 60044-1 - 2003 Трансформаторы измерительные. Часть 1. Трансформаторы тока. Техническая документация фирмы-изготовителя.
выполнение государственных учетных операций, осуществление торговли и товарообменных операций.
