| Номер в госреестре | 50466-12 |
| Наименование СИ | Источники питания постоянного тока программируемые |
| Обозначение типа СИ | REK |
| Изготовитель | "Matsusada Precision Inc.", Япония |
| Год регистрации | 2012 |
| Срок свидетельства | 09.07.2017 |
| МПИ (интервал между поверками) | 2 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ Источники питания постоянного тока программируемые серии REK Назначение средства измерений
Источники питания постоянного тока программируемые серии REK (далее -источники) предназначены для воспроизведения напряжения и силы постоянного тока.
Источники представляют собой электронные устройства большой мощности (до 5,5 кВт в зависимости от модификации), формирующие на выходе из напряжения сети питания регулируемые стабилизированные напряжение и силу постоянного тока. При этом напряжение сети выпрямляется и фильтруется. Полученные напряжение и сила постоянного тока измеряются и отображаются встроенными цифровыми вольтметром и амперметром.
По принципу действия приборы относятся к импульсным источникам питания.
Источники могут функционировать в режимах стабилизации напряжения; стабилизации тока; локального управления; дистанционного управления.
Регулировка выходных напряжения и силы тока осуществляется независимо друг от друга. Приборы оснащены встроенной памятью для записи значений выходных параметров.
Источники снабжены защитой от перегрузки по напряжению, защитой от перегрузки по току, защитой от перегрева.
Для защиты от случайных изменений параметров пользователем источники оснащены функцией блокировки органов управления передней панели.
В приборах реализована функция задержки включения/выключения выхода. Установка задержки между командой на включение и появлением напряжения на выходе обеспечивается в диапазоне значений 0,00 - 99,9 с.
Источники могут работать совместно в режиме «Master/Slave» (до 32 шт.) с помощью последовательного или параллельного соединений.

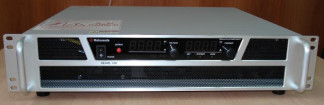

Конструктивно источники выполнены в металлических корпусах настольного исполнения, допускающих монтаж в приборную стойку. На передней панели источников расположены дисплеи вольтметра и амперметра, индикаторы, регуляторы, функциональные кнопки и выключатели, отверстия для вентиляции. На задней панели установки расположены выходные клеммы, разъем (либо клеммы) напряжения питания, DIP-переключатели для программирования функций, разъем дистанционного управления, вентилятор охлаждения.
Для предотвращения несанкционированного доступа к внутренним частям приборов один из винтов крепления корпуса пломбируется.
Источники выпускаются в различных модификациях, отличающихся между собой значениями выходных напряжения, тока, мощности, уровнем пульсаций и напряжением питания. Перечень модификаций приведен в таблице 1.
Таблица 1
| Модификация | Диапазон | Диапазон | Выходная | Пульсации | Пульсации |
| установки | установки | мощность, Вт | выходного | выходного | |
| выходного | выходного | напряжения, | тока, мА* | ||
| напряжения, В | тока, А | мВ* | |||
| REK6-220 | от 0 до 220 | 1300 | 10 | 320 | |
| REK6-310 | от 0 до 6 | от 0 до 310 | 1860 | 10 | 1500 |
| REK6-530 | от 0 до 530 | 3200 | 10 | 900 | |
| REK8-600 | от 0 до 8 | от 0 до 600 | 4800 | 10 | 3000 |
| REK10-150 | от 0 до 150 | 1500 | 10 | 300 | |
| REK10-240 | от 0 до 10 | от 0 до 240 | 2400 | 10 | 500 |
| REK10-340 | от 0 до 340 | 3400 | 10 | 900 | |
| REK10-510 | от 0 до 510 | 5100 | 10 | 3000 | |
| REK15-100 | от 0 до 100 | 1500 | 10 | 150 | |
| REK15-160 | от 0 до 15 | от 0 до 160 | 2400 | 10 | 300 |
| REK15-227 | от 0 до 227 | 3400 | 10 | 500 | |
| REK15-340 | от 0 до 340 | 5100 | 15 | 600 | |
| REK20-80 | от 0 до 80 | 1600 | 10 | 160 | |
| REK20-125 | от 0 до 20 | от 0 до 125 | 2500 | 12 | 250 |
| REK20-170 | от 0 до 170 | 3400 | 15 | 300 | |
| REK20-260 | от 0 до 260 | 5200 | 15 | 400 | |
| REK30-53 | от 0 до 53 | 1600 | 20 | 100 | |
| REK30-84 | от 0 до 30 | от 0 до 84 | 2500 | 20 | 160 |
| REK30-115 | от 0 до 115 | 3450 | 20 | 200 | |
| REK30-180 | от 0 до 180 | 5400 | 20 | 260 | |
| REK35-45 | от 0 до 45 | 1600 | 20 | 90 | |
| REK35-72 | от 0 до 35 | от 0 до 72 | 2500 | 20 | 150 |
| REK35-100 | от 0 до 100 | 3500 | 30 | 230 | |
| REK35-155 | от 0 до 155 | 5400 | 30 | 280 | |
| REK45-35 | от 0 до 35 | 1600 | 20 | 70 | |
| REK45-55 | от 0 до 45 | от 0 до 55 | 2500 | 30 | 100 |
| REK45-78 | от 0 до 78 | 3500 | 30 | 130 | |
| REK45-120 | от 0 до 120 | 5400 | 30 | 180 | |
| REK60-26 | от 0 до 60 | от 0 до 26 | 1600 | 20 | 50 |
| REK60-42 | от 0 до 42 | 2500 | 18 | 80 | |
| REK60-60 | от 0 до 60 | 3600 | 30 | 100 |
| Модификация | Диапазон | Диапазон | Выходная | Пульсации | Пульсации |
| установки | установки | мощность, Вт | выходного | выходного | |
| выходного | выходного | напряжения, | тока, мА* | ||
| напряжения, В | тока, А | мВ* | |||
| REK60-90 | от 0 до 90 | 5400 | 30 | 135 | |
| REK80-20 | от 0 до 20 | 1600 | 20 | 40 | |
| REK80-31 | от 0 до 80 | от 0 до 31 | 2500 | 20 | 60 |
| REK80-45 | от 0 до 45 | 3600 | 30 | 80 | |
| REK80-68 | от 0 до 68 | 5440 | 30 | 100 | |
| REK100-16 | от 0 до 16 | 1600 | 20 | 25 | |
| REK100-25 | от 0 до 100 | от 0 до 25 | 2500 | 25 | 50 |
| REK100-36 | от 0 до 36 | 3600 | 30 | 60 | |
| REK100-55 | от 0 до 55 | 5500 | 30 | 80 | |
| REK150-10 | от 0 до 10 | 1500 | 30 | 20 | |
| REK150-16,6 | от 0 до 150 | от 0 до 16,6 | 2500 | 25 | 35 |
| REK150-24 | от 0 до 24 | 3600 | 30 | 40 | |
| REK150-36 | от 0 до 36 | 5400 | 30 | 55 | |
| REK200-8 | от 0 до 8 | 1600 | 40 | 15 | |
| REK200-12,5 | от 0 до 200 | от 0 до 12,5 | 2500 | 40 | 25 |
| REK200-18 | от 0 до 18 | 3600 | 40 | 30 | |
| REK200-27 | от 0 до 27 | 5400 | 40 | 40 | |
| REK300-5,3 | от 0 до 5,3 | 1600 | 50 | 10 | |
| REK300-8,3 | от 0 до 300 | от 0 до 8,3 | 2500 | 50 | 18 |
| REK300-12 | от 0 до 12 | 3600 | 50 | 20 | |
| REK300-18 | от 0 до 18 | 5400 | 50 | 30 | |
| REK500-3,2 | от 0 до 3,2 | 1600 | 100 | 5 | |
| REK500-5 | от 0 до 500 | от 0 до 5 | 2500 | 100 | 12 |
| REK500-7 | от 0 до 7 | 3500 | 100 | 15 | |
| REK500-11 | от 0 до 11 | 5500 | 100 | 20 | |
| REK600-2,7 | от 0 до 2,7 | 1600 | 150 | 5 | |
| REK600-4,1 | от 0 до 600 | от 0 до 4,1 | 2500 | 150 | 10 |
| REK600-6 | от 0 до 6 | 3600 | 150 | 15 | |
| REK600-9 | от 0 до 9 | 5400 | 150 | 15 | |
| REK650-2,5 | от 0 до 2,5 | 1600 | 150 | 5 | |
| REK650-3,8 | от 0 до 650 | от 0 до 3,8 | 2500 | 150 | 10 |
| REK650-5,5 | от 0 до 5,5 | 3600 | 150 | 15 | |
| REK650-8,5 | от 0 до 8,5 | 5500 | 150 | 15 |
Примечание. * - в пределах от 10 до 100 % диапазона выходного напряжения или тока.
Таблица 2
| Характеристика | Значение |
| Пределы допускаемой основной абсолютной погрешности воспроизведения напряжения постоянного тока, В | ± (0,005Цк. + 1 е.м.р.) |
| Пределы допускаемой основной абсолютной погрешности воспроизведения силы постоянного тока, А | ± (0,005Ik + 1 е.м.р.) |
| Нестабильность выходного напряжения в режиме стабилизации напряжения при изменении напряжения питания на ± 10 % от номинального, В | ± 0,0001Ш. |
| Нестабильность выходного тока в режиме стабилизации тока при изменении напряжения питания на ± 10 % от номинального, А | ± 0,0001!к. |
| Характеристика | Значение |
| Температурный коэффициент, %/°С - для выходного напряжения - для выходного тока | 1 4 о о о" о" |
| Напряжение питания частотой 50/60 Гц, В - для источников мощностью до 1,6 кВт - для источников мощностью до 2,5 кВт - для источников мощностью до 3,6 кВт - для источников мощностью до 5,5 кВт | От 100 до 240 1 фазн. От 200 до 240 1 и 3 фазн. От 200 до 240 1 и 3 фазн. От 380 до 415 3 фазн. От 200 до 240 3 фазн. От 380 до 415 3 фазн. |
| Габаритные размеры (длинахширинахвысота), мм - для источников мощностью до 2,5 кВт - для источников мощностью до 5,5 кВт | 517x483x50 523x483x104 |
| Масса, кг - для источников мощностью до 2,5 кВт - для источников мощностью до 5,5 кВт | 8 14 |
| Нормальные условия применения: - температура окружающего воздуха, °С - относительная влажность воздуха, % | 23 ± 5 до 80 |
| Рабочие условия применения: - температура окружающего воздуха, °С - относительная влажность воздуха, % | от 0 до + 50 до 80 |
Г де Uk. - конечное значение диапазона воспроизведения напряжения;
Ik. - конечное значение диапазона воспроизведения силы тока; е.м.р. - единица младшего разряда.
Знак утверждения типа наносится методом трафаретной печати со слоем защитного покрытия на лицевую панель приборов и типографским способом на титульный лист руководства по эксплуатации.
Таблица 3
| Наименование | Количество |
| Источник | 1 шт. |
| Кабель питания | 1 шт. |
| Руководство по эксплуатации | 1 экз. |
| Методика поверки | 1 экз. |
осуществляется по документу МП 50466-12 «Источники питания постоянного тока программируемые серии REK. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМС» в июне 2012 г.
Средства поверки: вольтметр универсальный В7-78/1; катушка электрического сопротивления Р310 (кл. т. 0,02); шунты измерительные стационарные 75 ШИСВ.1 (кл. т. 0,2); микровольтметр В3-57 (± 4 %).
Сведения о методиках (методах) измерений приведены в руководстве по эксплуатации.
Нормативные и технические документы, устанавливающие требования к источникам питания постоянного тока программируемым серии REK
1. ГОСТ 14014-91 Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний.
2. ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
3. Техническая документация фирмы «Matsusada Precision Inc.», Япония.
- «выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям».
