| Номер в госреестре | 50467-12 |
| Наименование СИ | Приборы многофункциональные цифровые измерительные |
| Обозначение типа СИ | PowerLogic серии DM6000 |
| Изготовитель | "Schneider Electric Industries SAS", Франция |
| Год регистрации | 2012 |
| Срок свидетельства | 30.05.2027 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Приборы многофункциональные цифровые измерительные PowerLogic серии DM6000 (далее - приборы PowerLogic серии DM6000) предназначены для измерений напряжения, силы тока и частоты в однофазных и трехфазных цепях переменного тока
Принцип действия приборов PowerLogic серии DM6000 основан на аналоговоцифровом преобразовании мгновенных значений измеряемого сигнала и вычислении его действующего значения с последующим отображением его на дисплее. Дисплей имеет три четырехразрядные строки для отображения до трех измеряемых параметров одновременно. Корпус прибора квадратный с расположением органов управления в нижней части передней панели. Выпускаются 2 варианта исполнения приборов PowerLogic серии DM6000 - DM6000 и DM6200. Отличием является наличие у прибора DM6200 интерфейса RS 485. Приборы PowerLogic серии DM6000 могут работать как при прямом подключении, так и совместно с трансформаторами тока и напряжения фирмы Schneider Electric Industries SAS, а также других производителей.
Приборы PowerLogic серии DM6000 предназначены для работы при температуре окружающего воздуха от минус 10 до плюс 60 °С при относительной влажности воздуха до 95 % (без конденсации влаги).
Поскольку корпус приборов PowerLogic серии DM6000 имеет неразборную конструкцию, пломбирование не осуществляется.

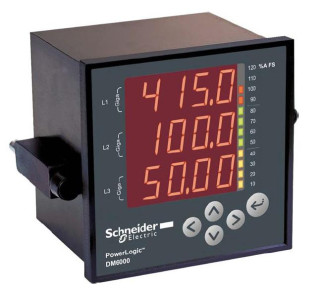

Внешний вид приборов PowerLogic серии DM6000 представлен на рис. 1:
Программное обеспечение, используемое приборах PowerLogic серии DM6000 (далее ПО PowerLogic серии DM6000), является встроенным и предназначено для аналоговоцифрового преобразования мгновенных значений измеряемого сигнала, вычисления его действующего значения с отображением на дисплее, счета и хранения времени наработки и количества отключений питания, а в исполнении DM6200 также для передачи данных через встроенный интерфейс связи.
ПО PowerLogic серии DM6000 является встроенным и его разделение с выделением метрологически значимой части не предусмотрено (все ПО считается метрологически значимым).
В соответствии с разделом 2.6 МИ 3286-2010 уровень защиты ПО PowerLogic серии DM6000 от непреднамеренных и преднамеренных изменений соответствует уровню «С».
Идентификационные данные ПО PowerLogic серии DM6000 представлены в таблице 1.
Таблица 1
| Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентифи катора программного обеспечения |
| ПО приборов многофункциональных измерительных цифровых PowerLogic серии DM6000 | Dm6000.exe | 03.04.01 | 47bc8d64502f7de 664ffbb64e4e309 79 | Md5 |
Влияние ПО приборов PowerLogic серии DM6000 учтено при нормировании метрологических характеристик.
1 Основные метрологические и технические характеристики приведены в таблице 2.
Таблица 2
| Наименование характеристики | Значение характеристики |
| Диапазон измерений линейного напряжения, В | 80 - 480 |
| Пределы допускаемой относительной погрешности измерений линейного напряжения, % | ± 1,0 |
| Диапазон измерений фазного напряжения, В | 47 - 277 |
| Пределы допускаемой относительной погрешности измерений фазного напряжения, % | ± 1,0 |
| Диапазон измерений силы переменного тока, А | 0,05 - 6 |
| Пределы допускаемой относительной погрешности измерений силы переменного тока, % | ± 1,0 |
| Диапазон измерений частоты, Гц | 45 - 65 |
| Пределы допускаемой относительной погрешности измерений частоты, % | ± 0,1 |
| Мощность, потребляемая по цепи питания, В А, не более | 3 |
| Размеры: | |
| - Габаритные размеры (высота х ширина х глубина), мм, | |
| не более | 96 х 111 х 90; |
| - окантовка (высота х ширина), мм, не более | 96 х 96; |
| - глубина за передней панелью, мм, не более | 80; |
| Масса, кг, более | 0,4 |
| 2 Условия эксплуатации приборов PowerLogic серии DM6000: | |
| Нормальные условия эксплуатации приборов: | |
| - температура окружающего воздуха, °С | 20 ± 5; |
| - относительная влажность воздуха, % | 30 - 80; |
| - атмосферное давление, кПа (мм рт. ст.) | 98 - 106 (735 - 795); |
| Рабочие условия эксплуатации приборов: | |
| - температура окружающего воздуха, °С | минус 10 - 60; |
| - относительная влажность воздуха при | |
| температуре окружающего воздуха 40оС, %, не более | 95; |
| - атмосферное давление, кПа (мм рт. ст.) | 84 - 106,7 (630 - 800); |
| 3 Средняя наработка на отказ, ч | 50000. |
Знак утверждения типа наносится на титульный лист руководства по эксплуатации типографским способом и на боковую панель прибора PowerLogic серии DM6000 методом сеткографии.
В комплект поставки приборов PowerLogic серии DM6000 входят:
- прибор PowerLogic DM6000 (DM6200) 1 шт.;
- руководство по эксплуатации 1 шт.;
- боковой кронштейн 2 шт.;
- упаковочная коробка 1 шт.;
- Методика поверки МП-2201-0024-2012 1 шт.
осуществляется по методике поверки МП-2201-0024-2012 «Приборы многофункциональные цифровые измерительные PowerLogic серии DM6000. Методика поверки», утвержденной ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» 28 февраля 2012 года.
Основные средства поверки:
У становка для поверки электроизмерительных приборов УППУ МЭ 3.1.
приведены в руководстве по эксплуатации «Многофункциональные цифровые измерительные приборы PowerLogic серии DM6000. Руководство по эксплуатации».
Лист № 4 всего листов 4
Нормативные и технические документы, устанавливающие требования к приборам PowerLogic серии DM6000
1. ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия».
2. ГОСТ 14014-91 «Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний».
3. Техническая документация фирмы изготовителя.
- выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям;
