Газоанализаторы T200, 200E, T200U, 200EU, T200M, 200EM, T200H, 200EH, T200U NOy, 200EU NOy, T200UP, T201, 201E, T265, 265E, 50501-12

Назначение

Газоанализаторы модели T200, 200E, T200U, 200EU, T200M, 200EM, T200H, 200EH, T200U NOy, 200EU NOy, T200UP, T201, 201E, T265, 265E (далее - газоанализаторы) предназначены для автоматического непрерывного измерения объёмной доли оксида азота (NO), диоксида азота (NO2) в пересчете на NO, суммы оксидов азота NOx, аммиака (NH3) и озона (O3) в атмосферном воздухе, воздухе рабочей зоны и в технологических газовых смесях.

Описание

Принцип действия газоанализаторов оксидов азота T200, 200E, T200U, 200EU, T200M, 200EM, T200H, 200EH основан на измерении интенсивности излучения при хемилюминесцент-ной реакции, протекающей между молекулами NO и O3. Озон подается в реакционную камеру из встроенного генератора озона. В камеру также подается проба, содержащая NO. Интенсивность хемилюминесценции измеряется при помощи фотоэлектронного умножителя, установленного в реакционной камере. Для измерения суммарного содержания оксидов азота используется встроенный каталитический конвертер, в котором содержащийся в пробе NO2, превращается в NO. Затем измеряется суммарное содержание оксидов азота (NOx). Объемная доля диоксида азота рассчитывается автоматически по разности объемных долей NOx и NO. Все три значения сохраняются в памяти газоанализаторов.

Модели Т200^ 200EU предназначены для измерения низких содержаний NO, NO2 и NOx. В состав газоанализатора входит насос высокой производительности и фотоумножитель с низким уровнем шума. Модели Т200М, 200EM и Т200Н, 200ЕН применяют для измерений средних и высоких концентраций оксидов азота.

Газоанализаторы T200M, 200ЕМ и T200H 200ЕН могут быть дополнительно оснащены в качестве опции встроенными парамагнитным датчиком кислорода и недисперсионным инфракрасным датчиком углекислого газа, модели T200, 200E - встроенным парамагнитным датчиком кислорода

Газоанализаторы модели T200U NOy, 200EU NOy дополнены внешним конвертером модели 501NOy, установленным в точке отбора проб, который преобразует диоксид азота и другие соединения азота в оксид азота. Корпус удаленного конвертера изготовлен из нержавеющей стали и соединен с анализатором гибкой металлической трубкой. Конвертер снабжен системой последовательного отбора проб, удаления остатков калибровочного газа и дополнительным модулем подачи пробы со встроенным насосом.

Газоанализаторы T200UP предназначены для определения низких содержаний NO и NO2 и представляют собой газоанализатор T200U с фотолитическим конвертером, который селективно преобразует NO2 в NO.

Модели Т201, 201Е предназначены для измерений содержания аммиака, оксида и диоксида азота, являются модификацией моделей Т200 и 200Е, соответственно, и состоят из анализатора Т200 или 200Е и конвертера 501NH, в котором аммиак превращается в оксид азота. Анализаторы определяют объемную долю TNx (суммарное содержание NH3, NO2 и NO), NOx и NO. Содержание NO2 вычисляется как разность NOx и NO. Содержание NH3 определяется как разность значений TNx и NOx. Концентрации всех перечисленных компонентов выводятся на дисплей.

Модели Т265, Е265Е предназначены для определения низких содержаний озона хемилю-минесцентным методом, который в отличие от фотометрического метода устраняет мешающее влияние мелких частиц, органических веществ, ртути и других веществ, присутствие которых мешает измерению озона и снижает точность измерений фотометрических анализаторов озона.

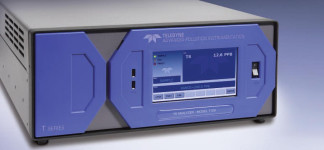

Результаты измерений, информации об ошибках, статусе прибора высвечиваются на дисплее. Газоанализаторы Т200, T200U, Т200М, T200H, T200U NOy, T200UP, T201, T265 оборудованы сенсорным дисплеем. На передней панели газоанализаторов 200E, 200EU, 200EM, 200EH, 200EU NOy, 201E, 265E расположены электролюминесцентный дисплей и кнопки управления.

Модели T200, 200E, T200U, 200EU, T200M, 200EM, T200H, 200EH, T200U NOy, 200EU NOy, T200UP, T201, 201E оснащены внешним побудителем расхода. Газоанализаторы T265, 265E оснащены встроенным побудителем расхода.

Все модели имеют встроенные сенсоры температуры и давления и автоматически корректируют результаты измерений при изменении этих параметров.

Функция автоматической коррекции нуля обеспечивает постоянную коррекцию дрейфа нуля и, соответственно, высокую стабильность измерений.

Все газоанализаторы имеют встроенные возможности сбора данных, одновременной регистрации нескольких параметров, включая усредненные или мгновенные значения концентрации, калибровочные данные и рабочие параметры, такие как давление и скорость потока. Сохраненные данные можно легко получить через порты RS232, Ethernet, USB или на дисплее, расположенном на передней панели, что позволяет оператору выполнять диагностику или расширенный анализ данных. При помощи программного обеспечения проводится мониторинг режимных параметров газоанализаторов и непрерывная самодиагностика.

Газоанализаторы имеют три или четыре аналоговых выхода со следующими устанавливаемыми диапазонами характеристик постоянного тока: (0-0,1) В, (0-1) В, (0-5) В, (0-10) В, (020) мA, (2-20) мA или (4-20) мА.

Связь газоанализаторов с внешним компьютером осуществляется через интерфейс RS-232 и RS-485, для моделей Т200, T200U, T200М, T200H, T200U NOy ,T200UP, T201, T265 - Ethernet (10/100Base-T), USB, и, по запросу, USB, USB-com, Multidrop RS-232.

Программное обеспечение

Идентификационные данные программного обеспечения

Таблица 1

Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню:

- "С" - метрологически значимая часть ПО СИ и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных изменений в соответствии с МИ 3286-2010.

Обработка метрологических данных происходит на основе жестко определенного алгоритма без возможности изменения.

Программное обеспечение не влияет на метрологические характеристики.

Технические характеристики

Диапазон измерений газоанализаторов и пределы допускаемой основной погрешности приведены в таблице 2.

Таблица 2

Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды от нормальной в диапазоне (5.40) оС равны 0,1 в долях основной погрешности на каждые 10 оС.

Срок службы газоанализатора не менее 8 лет.

Условия эксплуатации:

Знак утверждения типа

Знак утверждения типа наносится на лицевую панель прибора методом наклейки и на титульный лист Руководства по эксплуатации типографским способом.

Комплектность

Газоанализатор модели T200, 200E, T200U, 200EU, T200M, 200EM, T200H, 200EH, T200U NOy, 200EU N0y,T200UP, T201, 201E, T265, 265E (по заказу).

Конвертер 501N0y (только в комплекте с моделями T200U, 200EU NOy).

Блок подачи пробы 501Y (только в комплекте с моделями T200U, 200EU NOy). Конвертер 501NH (только в комплекте с моделями T201, 201E).

Побудитель расхода (все модели кроме T265, 265E).

Руководство по эксплуатации на русском языке.

Методика поверки.

Поверка

осуществляется по документу МП 50501-12 "Инструкция. Газоанализаторы модели T200, 200E, T200U, 200EU, T200M, 200EM, T200H, 200EH, T200U NOy, 200EU NOy, T200UP, T201, 201E, T265, 265E. Методика поверки", разработанным и утвержденным ГЦИ СИ ФГУП "ВНИИМС" в 2012 году и входящим в комплект поставки.

Основные средства поверки:

-    ГСО-ПГС №№ 4012-87, 4017-87, 4024-87, 4026-87, 4028-87, 4427-88, 4428-88, 91602008;

-    генератор озона ГС-024-1М;

-    генератор газовых смесей ГГС-03-0319 (РЭ 154-1-4ГМ-10 по ГОСТ 8.578-2008). Сведения о методиках (методах) измерений

методика измерений изложена в руководстве по эксплуатации газоанализаторов.

Нормативные документы, устанавливающие требования к газоанализаторам модели T200, 200E, T200U, 200EU, T200M, 200EM, T200H, 200EH, T200U NOy, 200EU NOy, T200UP, T201, 201E, T265, 265E

ГОСТ 8.578-2008 "Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерения содержания компонентов в газовых средах".

ГОСТ Р 50760-95 "Анализаторы газов и аэрозолей для контроля атмосферного воздуха. Общие технические условия".

ГОСТ 13320-81 "Газоанализаторы промышленные автоматические. Общие технические условия".

Техническая документация фирмы-изготовителя.

Рекомендации к применению
