Установка поверочная расходомерная Тверь-ЭСКО, 50503-12

Назначение

Установка поверочная расходомерная "Тверь-ЭСКО" (далее установка) предназначена для испытаний, градуировки и поверки средств измерений объема жидкости с пределами относительной погрешности ±0,15 % и расходомеров (преобразователей расхода) с пределами относительной погрешности ±1,0 %.

Описание

В состав установки входят:

-    рабочая система хранения жидкости;

-    циркуляционные насосы;

-    система технологических трубопроводов, включающая в себя устройства стабилизации расхода;

-    рабочие столы для установки поверяемых приборов;

-    расходомеры-счётчики электромагнитные ЭСКО-РВ.08 (Госреестр №28868-10) (далее ЭПР);

-    образцовые мерники;

-    автоматизированный измерительно-вычислительный комплекс на базе ЭВМ (АИВК).

Установка размещается в одном уровне.

Принцип действия установки основан на сравнении измеренных объемов или расходов воды, полученных в одинаковых условиях, по показаниям ЭПР и поверяемых средств измерений (СИ) с последующей автоматизированной (ручной) обработкой данных.

Элементы установки, с помощью которых проводят поверку (испытания) СИ расхода (объема) воды с использованием комплекта ЭПР и АИВК образуют контур сличения (далее контур ИМС).

Элементы установки, с помощью которых проводят поверку (испытания) СИ объема с применением комплекта образцовых мерников образуют объемный контур (далее контур ОИ).

Установка осуществляет:

-    автоматизированную поверку (испытания) СИ расхода (объема) горячей и холодной воды с помощью контура ИМС;

-    неавтоматизированную поверку (испытания) счетчиков горячей и холодной воды на заданном значении поверочного расхода с помощью контура ОИ.

Поверочная среда - вода по СНиП 2.04.07.

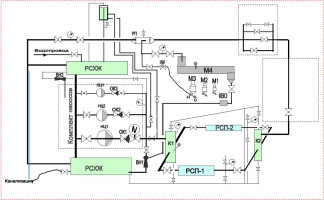

Условные обозначения к рисунку 1 Коллекторы

К1-К2

ВН1-ВН2

М1-М3

РП

РСХЖ

М4

РСП1 и РСП2 НЦ1-НЦ3

Водоструйные насосы (элеваторы)

Стандартные образцовые мерники 1-го разряда, V= 5, 20, 200 дм3 Распределитель потока

Рабочая система хранения жидкости, V=12 м3 Образцовый мерник 2 разряда, V= 1600 дм

Рабочие столы поверки для установки расходомеров и счетчиков воды

Насосы циркуляционные

Программное обеспечение

Микропрограмма обеспечивает непрерывные измерения сигналов от ППР, обработку измерительной информации, и вывод результатов измерений на дисплей (накопленный объём, текущий объёмный расход) в виде выходных частотных сигналов прямоугольной формы с программируемой частотой прямо пропорциональной расходу.

Компьютерная программа установки сбора и математической обработкой результатов измерений имеет связь с электромагнитными расходомерами через АИВК по серийной линии RS 232.

Компьютерная программа, разработанная в среде Borland Delphi, работает под операционной системой Windows XP. Программа предназначена для обработки результатов поверки для каждого поверяемого счетчика по показаниям мерников, ЭПР, вводимых оператором в соответствующие "окна" протокола.

Таблица 1. Идентификационные параметры программного обеспечения (ПО)

Уровень защиты ПО от непреднамеренных и преднамеренных изменений "С" по МИ3286-2010.

Технические характеристики

Диапазон воспроизведений расхода, м /ч    0,01^180

Пределы допускаемой относительной погрешности контура ИМС в диапазоне измерений, %

от 0,01 до 0,05 м3/ч    ±0,5

от 0,05 до 180 м3/ч    ±0,3

Пределы допускаемой относительной погрешности контура ОИ в диапазоне измерений, %

-    5, 20, 100 дм3    ±0,02

-    1600 дм    ±0,05 Относительная стабильность воспроизведения расхода контура

ИМС установки, % :

- от 0,01 до 0,05 м3/ч;    ±0 5

- от 0,05 до 180 м /ч Пределы относительной стабильности расхода контура ОИ в диапазоне расходов от 0,01 до 180 м /ч, %

Температура поверочной среды, °С Температура окружающей среды, °С Рабочее давление поверочной среды, не более, МПа Питание от сети переменного тока

±0,3

±2

20±10

20±10

0,6

380/220

50±1

60

(0-5), (4-20) мА частотный либо импульсный (RS232C и RS485) Ду 15.150

6

9000x6000x3500

15000

5000

•    напряжение, В

•    частота, Гц

•    максимальная потребляемая мощность, не более, кВт

Автоматическая поверка расходомеров-счетчиков всех типов с электрическим информационным сигналом

Типоразмеры поверяемых СИ, мм

Количество одновременно поверяемых расходомеров-счетчиков воды, не более, шт:

Габаритные размеры, мм Масса, не более. кг

Расчетная годовая производительность при поверке расходомеров-счетчиков воды при двухсменном графике и рациональной организации работ, не менее, шт

Знак утверждения типа

наносится на маркировочную табличку установки и на титульный лист руководства по эксплуатации типографическим способом.

Комплектность

Поверка

осуществляется по методике МП 50503-12 "ГСИ. Установка поверочная расходомерная "Тверь-ЭСКО". Методика поверки", утвержденной ГЦИ СИ ФГУП "ВНИИМС" в июне 2012 г.

Основное поверочное оборудование:

-    мерники образцовые 1-го разряда по ГОСТ 8.400-80 номинальной вместимостью 200(100), 20 и 5 дм3;

-    образцовая колба 1-го разряда по ГОСТ 29227-91 номинальной вместимостью

0,5 дм3;

-    пипетки на полный слив 1-го класса по ГОСТ 1770-74 номинальной вместимостью 100, 50 и 10 мл;

-    частотомер Ч3-64/1, погрешность ±0,001 %, диапазон измерений

0,005 Гц...150 МГц; напряжение входного сигнала 0,03.10 В;

-    генератор прямоугольных импульсов точной амплитуды Г5-75, погрешность установки периода повторения импульсов ±1-10 ;

-    калибратор тока программируемый П321, погрешность в диапазоне до 10 мА-±0,6 мкА, в диапазоне до 100 мА - ± 6 мкА.

Сведения о методах измерений

изложены в Руководстве по эксплуатации установки поверочной расходомерной "Тверь-ЭСКО".

Нормативные и технические документы, устанавливающие требования к установке поверочной расходомерной "Тверь-ЭСКО":

1.    ГОСТ 8.145-75 Государственная система обеспечения единства измерений. Государственный первичный эталон и общесоюзная поверочная схема для средств измерений объемного расхода жидкости в диапазоне от 3 10-6 до 10 м3/с.

2.    ГОСТ Р 50193.3-92 Измерение расхода воды в закрытых каналах. Счетчики холодной питьевой воды. Методы и средства испытаний.

3.    ГОСТ 8.156-83 ГСИ. Счетчики холодной воды. Методы и средства поверки.

4.    ГОСТ 8.400-80 Мерники металлические образцовые. Методы и средства поверки.

5.    ГОСТ 28723-90 Расходомеры скоростные, электромагнитные и вихревые. Общие технические требования и методы испытаний.

6.    Техническое задание на разработку установки поверочной расходомерной "Тверь-ЭСКО".

Рекомендации к применению

- осуществление мероприятий государственного контроля (надзора).
