Установки поверочные УПР-АТ, 50508-12

Назначение

Установки поверочные УПР-АТ предназначены для воспроизведения расходов жидкости и газа.

Описание

Принцип действия установок поверочных УПР-АТ основан на воспроизведении расходов жидкости и газа при помощи насоса и компрессора и измерении расходов жидкости и газа счетчиками-расходомерами массовыми.

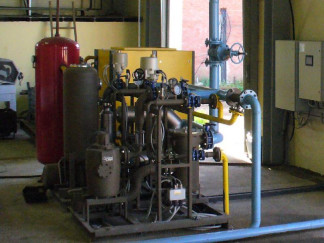

Установки состоят из измерительного блока, накопительного резервуара, системы подготовки и подачи рабочей жидкости, компрессора, смесительного узла, системы управления, сбора и обработки данных.

Рабочая жидкость подается насосом из накопительного резервуара в рабочий контур, проходит через измерительный блок в смесительный узел. Измерительный блок представляет собой несколько установок измерительных АТ (Госреестр № 42777-09) с входящими в их состав счетчиками-расходомерами массовыми с разными диапазонами измерений. В зависимости от величины требуемого расхода поток жидкости проходит через одну или несколько установок измерительных АТ.

Поток воздуха, нагнетаемый компрессором, проходит через счетчик-расходомер массовый Micro Motion модификаций CMF или F (Госреестр № 45115-10) и поступает в смесительный узел. В смесительном узле происходит смешивание потоков жидкости и газа, после чего двухфазный поток подается в поверяемую систему.

Система управления, сбора и обработки данных состоит из силового шкафа, персонального компьютера с программным обеспечением и контроллера. Контроллер в автоматическом режиме управляет исполнительными механизмами установки, собирает и обрабатывает информацию от поверяемой системы и различных устройств, входящих в состав установки.

руется следующим образом:

1    - наименование;

Установка марки

2    - максимальный воспроизводимый расход жидкости, 1000*т/сут;

3    - максимальный воспроизводимый расход газа, 1000*м3/сут;

Программное обеспечение является автономным.

Функции программного обеспечения: управление и синхронизация измерительных каналов, расчет расхода по измеренным данным, ведение архивов данных и архива вмешательств, формирование протоколов, диагностика прибора.

Идентификационные данные и уровень защиты программного обеспечения установок поверочных УПР-АТ приведены в таблице:_

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню С в соответствии с МИ 3286-2010.

Программное обеспечение защищено от несанкционированного изменения пломбой программирующего разъема и наличием 256-битного электронного ключа. Программное обеспечение исключает возможность модификации или удаления данных через интерфейсы пользователя. Доступ к программному обеспечению защищен паролем.

Программное обеспечение не влияет на метрологические характеристики установок поверочных УПР-АТ.

Технические характеристики

Массовый расход жидкости, т/сут Объемный расход газа в нормальных условиях, м3/сут Пределы допускаемой относительной погрешности установки

от 5 до 10000 от 0 до 2000000 , %, равны ± 0,15 ± 0,5

от минус 40 до плюс 60 от 0,1 до 0,4

2500х1700х1700 800

380 ± 38 50 ± 1 30

-    при измерении массы и массового расхода жидкости

-    при измерении объема и объемного расхода газа Температура рабочей жидкости, °С Давление рабочей жидкости, МПа Габаритные размеры

(без накопительной емкости), мм, не более Масса (без накопительной емкости), кг, не более Напряжение питания, В Частота, Гц

Потребляемая мощность, кВт, не более Условия эксплуатации:

-    температура окружающего воздуха, °С:

-    технологического оборудования

от минус 40 до плюс 60 от плюс 5 до плюс 45 от 30 до 90 от 84 до 106 10

-    автоматики

-    относительная влажность окружающего воздуха, %

-    атмосферное давление, кПа Средний срок службы установки, лет, не менее

Знак утверждения типа

наносится на табличку, закрепленную в верхней части на корпусе накопительного резервуара установки поверочной УПР-АТ, методом фотохимического травления или аппликацией, и в верхней части по центру титульного листа руководства по эксплуатации типографским способом.

Комплектность

-    Установка поверочная УПР-АТ - 1 шт.;

-    Руководство по эксплуатации - 1 экз.;

-    Методика поверки - 1 экз.

Поверка

осуществляется по документу МП 50508-12 «Инструкция. ГСИ. Установки поверочные УПР-АТ. Методика поверки», утвержденному ГЦИ СИ ФГУП ВНИИР 25.07.2011 г.

Средства поверки:

-    установка поверочная с диапазоном измерения расхода жидкости от 0,01 до 400,0 т/ч (м /ч) и пределами допускаемой относительной погрешности не более 1/3 пределов допускаемой относительной погрешности измерения поверяемых расходомеров;

-    весы для статического взвешивания с наибольшим пределом взвешивания 3000 кг и погрешностью не более 1/3 погрешности проверяемых установок;

-    мерник эталонный 2-го разряда вместимостью 2000 л (дм ) с погрешностью ± 0,05%;

Сведения о методах измерений

Методы измерений описаны в разделе «Методы измерений» руководства по эксплуатации установок поверочных УПР-АТ.

Нормативные и технические документы, устанавливающие требования к установкам поверочным УПР-АТ

1.    ГОСТ 8.145-75 «ГСИ. Государственный первичный эталон и общесоюзная поверочная схема для средств измерений объемного расхода жидкости в диапазоне 3 10-6 - 10 м3/с»;

2.    ГОСТ 8.510-02 «ГСИ. Государственная поверочная схема для средств измерений объема и массы жидкости»;

3.    Технические условия ТУ 4213-013-97304994-2012.

Рекомендации к применению

-    в качестве рабочих эталонов при проведении поверки, градуировки, калибровки и испытаний измерительных систем и установок, применяемых для измерений массы и расхода сырой нефти, массы и расхода нефти обезвоженной, объёма и расхода свободного нефтяного газа, добываемых из нефтяных скважин (АГЗУ, многофазные расходомеры и т.д.);

-    при проведении измерений, предусмотренных законодательством Российской Федерации о техническом регулировании в части обязательных требований к измерениям, эталонам единиц величин, стандартным образцам и средствам измерений.
