Преобразователи скорости и направления воздушного потока ультразвуковые WMT700, 50509-12

Назначение

Преобразователи скорости и направления воздушного потока ультразвуковые серии WMT700 (далее преобразователи WMT700) предназначены для измерений скорости и направления воздушного потока.

Описание

Принцип действия преобразователей WMT700 основан на измерении времени прохождения ультразвукового сигнала между парами первичных преобразователей.

Преобразователи WMT700 состоят из корпуса, трех пар первичных преобразователей ультразвуковых сигналов, микропроцессора.

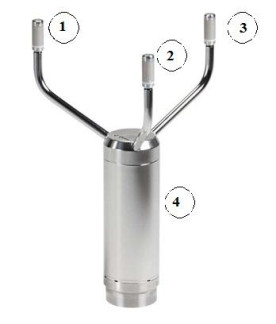

Конструктивно преобразователи WMT700 представляют собой цилиндр, на верхней площадке которого расположены три первичных преобразователя, изготовленных из нержавеющей стали и расположенных под углом 60 градусов по отношению друг к другу. Внешний вид преобразователей WMT700 представлен на рис.1

Три первичных преобразователя образуют три пары. Время прохождения ультразвуковых сигналов измеряется в обоих направлениях для каждой пары первичных преобразователей. Используя два измерения для каждого из трех путей прохождения ультразвукового сигнала, микропроцессор по алгоритму фирмы «Vaisala Oyj» рассчитывает скорость и направление воздушного потока. При расчете скорости и направления воздушного потока учтено влияние следующих влияющих факторов: высоты установки преобразователей WMT700, температуры и относительной влажности воздуха.

В преобразователях WMT700 осуществляется подогрев головок первичных преобразователей, который включается автоматически при температуре ниже 4oC.

Преобразователи WMT700 работают непрерывно (круглосуточно), сообщения о проведенных измерениях передаются через определенные временные интервалы или по запросу. Для обмена информацией преобразователи WMT700 имеют последовательные интерфейсы RS-232, RS-485. Преобразователи WMT700 могут функционировать как самостоятельно так и в составе метеорологический систем.

Преобразователи WMT700 выпускаются в трех модификациях: WMT701, WMT702, WMT703. Модификации отличаются диапазоном измерений скорости воздушного потока.

Программное обеспечение

Преобразователи WMT700 имеют встроенное программное обеспечение «wmtrw». Встроенное ПО обеспечивает управление работой и проверку состояния преобразователя, сбор, обработку, анализ и передачу данных на ПК.

Идентификационные данные программного обеспечения _Таблица 1

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.

Влияние программного обеспечения учтено при нормировании метрологических характеристик.

Технические характеристики

Таблица 2

Знак утверждения типа

Знак утверждения типа наносится на титульный лист формуляра и на корпус преобразователей WMT700 в виде голографической наклейки.

Комплектность

1. Преобразователь WMT700

1 шт.

1 шт.

1 шт.

2. Формуляр (ФО)

3. Методика поверки МП 2551-0083-2012

Поверка

осуществляется по методике поверки МП 2551-0083-2012 «Преобразователи скорости и направления воздушного потока ультразвуковые серии WMT700», утвержденной ГЦИ СИ ФГУП «ВНИИМ им. Д.И.Менделеева» 27.01.2012 года.

Перечень эталонов, применяемых при поверке:

Государственный специальный эталон единицы скорости воздушного потока ГЭТ 150-85, диапазон (0,1 - 100) м/с, диаметр рабочего участка 700 мм, относительное СКО погрешности воспроизведения единицы скорости при скоростях (0,1 - 10) м/с: 3*10- , при скоростях (более 10 - 100) м/с: 2*10-3 , диапазон (0-360)°, пг±0,5°

Сведения о методах измерений

приведены в формуляре «Преобразователи скорости и направления воздушного потока ультразвуковые серии WMT700».

Нормативные и технические документы, устанавливающие требования к Преобразователям скорости и направления воздушного потока ультразвуковым серии WMT700

1.    ГОСТ 8.542-86 ГСИ «Государственный специальный эталон и государственная поверочная схема для средств измерений скорости воздушного потока».

2.    Техническая документация фирмы «Vaisala Oy», Финляндия.

Рекомендации к применению

осуществление деятельности в области гидрометеорологии.
