Анализаторы мутности Turbilight мод. Turbilight R, Turbilight 30, 50510-12

Назначение

Анализаторы мутности Turbilight моделей Turbilight R, Turbilight 30 (далее - анализаторы Turbilight) предназначены для непрерывного измерения мутности питьевых, природных и очищенных сточных вод, могут использоваться как в составе технологических и природоохранных измерительных комплексов контроля качества воды, так и в качестве автономных средств для измерения мутности непосредственно в водных магистралях.

Описание

Принцип действия анализаторов Turbilight основан на регистрации рассеянного оптического излучения. В качестве источника излучения используется полупроводниковый ИК-светодиод с длиной волны 850 нм. Рассеянное излучение от взвешенных в жидкости частиц частично попадает на первый фотоприемник, расположенный под углом 90° по отношению к источнику. Второй фотоприемник, расположенный под углом 180°, является опорным и компенсирует изменения величины фототока измерительного фотоприемника, связанные с нестабильностью источника излучения, изменением цвета жидкости, загрязнением стенок кюветы с анализируемой жидкостью. Электрические сигналы с обоих фотоприемников передаются на электронную плату, в которой формируется электрический сигнал, пропорциональный концентрации частиц в потоке жидкости.

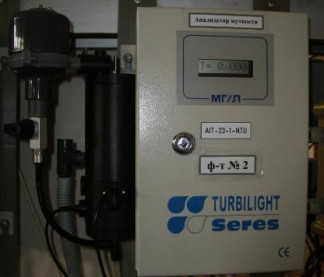

Конструктивно анализаторы Turbilight выполнены в виде единого блока, в состав которого входит кювета из боросиликата с системой очистки и электронный блок обработки сигналов фотодатчиков и отображения результатов измерений. Система очистки кюветы оснащена подвижным скребковым поршнем, приводящимся в движение электродвигателем. Анализаторы Turbilight могут использоваться для измерения мутности в магистральных линиях гидравлических систем с давлением не более 600 кПа и максимальной скоростью протекания пробы 50 л/ч.

Результаты измерений представляются в виде значений мутности и индицируются на экран анализатора каждые 30 секунд. В модели Turbilight R значения мутности представлены в мг/л, в модели Turbilight 30 - в ЕМФ.

Анализаторы Turbilight оснащены токовым выходом 0-20 мА и 4-20 мА (500 Ом), а также цифровыми интерфейсами RS-232 и RS-485.

Анализаторы Turbilight имеют встроенное программное обеспечение «TLIGHT», разработанное фирмой-изготовителем специально для решения задач измерения мутности. Программное обеспечение позволяет производить настройку параметров отображения результатов измерений, установку режимов измерений, выполнение измерений, сохранение и передачу результатов измерений, просмотр и очистку архива измерений, градуировку.

Программное обеспечение идентифицируется при запуске пользовательской программы путём вывода на экран номера версии (идентификационного номера) программного обеспечения.

Анализаторы Turbilight имеют защиту программного обеспечения от преднамеренных или непреднамеренных изменений, соответствующую уровню «С» по МИ 3286-2010.

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1

Влияние программного обеспечения «TLIGHT» на метрологические характеристики анализаторов Turbilight учтено при нормировании метрологических характеристик.

Технические характеристики

1. Основные метрологические характеристики приведены в таблице 2. Таблица 2

* Примечание: поддиапазоны измерений указаны в руководстве по эксплуатации на анализатор Turbilight

2.    Электрическое питание:

-    от внешней сети переменного тока с напряжением 24 В;

-    от внешней сети переменного тока с напряжением (230 ± 23) В, частота (50 ± 1) Гц.

3.    Потребляемая мощность, В-А    14

4.    Г абаритные размеры (Д х Ш х В), мм    200 x 125 х 300

5.    Масса, кг    6,5

6.    Средний срок службы, лет    5

7.    Наработка на отказ, ч, не менее    10000

8.    Условия эксплуатации:

-    диапазон температуры окружающей среды    от 5 °С до 40 °С;

-    диапазон относительной влажности    от 10 % до 70 %;

-    диапазон атмосферного давления    от 84 кПа до 106,7 кПа;

-    диапазон температуры анализируемой жидкости    от 4 °С до 40 °С.

Знак утверждения типа

Знак утверждения типа наносится на лицевую панель анализаторов Turbilight и титульный лист руководства по эксплуатации методом компьютерной графики.

Комплектность

Комплектность поставки анализаторов Turbilight приведена в таблице 3.

Таблица 3

Поверка

осуществляется по документу «Анализаторы жидкости Turbilight модели Turbilight R, Turbilight 30. Методика поверки МП 242-1319-2012, утверждённому «01» февраля 2012 г. ГЦИ СИ ФГУП «ВНИИМ им. Д. И. Менделеева».

Основные средства поверки: Государственный стандартный образец мутности (формазиновая суспензия) ГСО 7271-96.

Сведения о методах измерений

Методика измерений приведена в документе «Анализаторы жидкости Turbilight моделей Turbilight R, Turbilight 30. Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к анализаторам мутности Turbilight моделей Turbilight R и Turbilight 30

Техническая документация фирмы-изготовителя.

Рекомендации к применению

выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
