Генераторы сигналов посадки и навигации ILS, VOR "ГСПН-1", 50511-12

Назначение

Генераторы сигналов посадки и навигации ILS, VOR «ГСПН-1» предназначены для формирования СВЧ колебаний с различными видами модуляции, соответствующих международным форматам сигналов ILS, VOR.

Описание

Конструктивно генераторы сигналов посадки и навигации ILS, VOR «ГСПН-1» выполнены в виде портативного прибора настольного исполнения. На лицевой панели генератора сигналов посадки и навигации ILS, VOR «ГСПН-1» размещается табло цифрового индикатора и кнопки управления.

Генераторы сигналов посадки и навигации ILS, VOR ГСПН-1 имеют выходной разъем для подключения высокочастотного кабеля, разъем для подключения питания и разъем USB для связи с компьютером.

Принцип действия генераторов сигналов посадки и навигации ILS, VOR «ГСПН-1» основан на формировании амплитудно-модулированного высокочастотного сигнала методом прямого цифрового синтеза.

От несанкционированного доступа генераторы сигналов посадки и навигации ILS, VOR «ГСПН-1» защищены фирменной наклейкой.

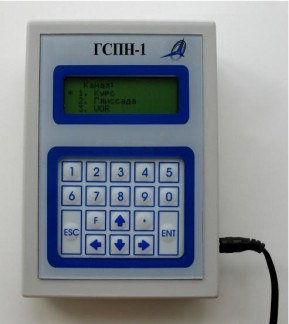

1    - Табло цифрового индикатора

2    - Место пломбирования от

несанкционированного доступа

3    - Корпус

4    - Клавиатура

5    - Кабель питания

Программное обеспечение

Встроенное программное обеспечение выполняет функции задания режимов работы, выбора конкретных параметров выходного сигнала и вывода информации на табло цифрового индикатора.

Идентификационные данные программного обеспечения приведены в таблице 1. Таблица 1

Защита программного обеспечение от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010.

Технические характеристики

Диапазон частот:

режим Курс/VOR, МГц режим Г лиссада, МГц Пределы допускаемой относительной погрешности установки несущей частоты

от 108,0 до 112,0. от 329,0 до 335,0.

± 10-6.

от минус 113 до 7.

Динамический диапазон выходного сигнала, дБ (1 мВт)

Пределы допускаемой абсолютной погрешности установки

уровня мощности выходного сигнала несущей частоты, дБ (1 мВт)    ± 1.

Пределы допускаемой абсолютной погрешности формирования парциальных коэффициентов амплитудной модуляции (М) модулирующих частот (90,0 ± 2,3) Гц и (150,0 ± 3,8) Гц, их суммы (СМ) и разности (РМ)

в режиме Курс/VOR, %:

± (0,1 + 5 • 10-3 •А);

М, СМ

± (0,02 + 8-10 -|А|); ± (0,05 + 8-10-3 -|а|);

± (0,2 + 5-10-3 -А); ± (0,03 + 8-10-3 -|А|);

± (0,1 + 8-10-3 -|а|),

РМ в диапазоне от минус 5 до 5 %

РМ в диапазоне от минус 50 до 50 % в режиме Глиссада, %:

М, СМ

РМ в диапазоне от минус 10 до 10 %

РМ в диапазоне от минус 100 до 100 % где А - задаваемое значение параметров М, СМ, РМ в %.

Пределы допускаемой абсолютной погрешности формирования разности фаз модулирующих сигналов 90 Гц и 150 Гц в диапазоне от минус 32 до 32° относительно частоты 150 Гц, градус

± 0,5. 1. 0,5. 50.

1,3;

1,4.

Коэффициент гармоник модулирующих сигналов частот 90 Гц и 150 Гц, %, не более Относительный уровень второй гармоники частоты 90 Гц (180 Гц), %, не более Номинальное значение волнового сопротивления выхода, Ом КСВН выхода:

на частотах от 108,0 до 112,0 МГц, не более на частотах от 329 до 335 МГц, не более Уровень паразитных спектральных составляющих, отстоящих от несущей частоты на 50 кГц и более, дБ, не более

Время установления рабочего режима, мин, не более Время непрерывной работы в рабочих условиях, ч, не менее Тип выходного разъема Напряжение питания от сети переменного тока частотой от 48 до 62 Гц, В

Мощность, потребляемая от сети 220 В 50 Гц, В-А, не более Масса, кг, не более:

—    без упаковки

—    в упаковке, с ЭД и ЗИ

Г абаритные размеры (длинна х ширина х высота), мм, не более:

—    без упаковки

—    в упаковке

Средняя наработка на отказ, ч, не менее Рабочие условия эксплуатации:

—    температура окружающего воздуха, °С

—    относительная влажность окружающего воздуха при температуре 25 °С, %, не более

—    атмосферное давление, кПа (мм рт. ст.)

лист № 3 всего листов 5

2. 24.

СР50, розетка.

от 100 до 240.

30.

1,2;

5,0.

130х260х70;

260х360х200.

6000.

от минус 10 до 40;

93;

от 70 до 106,7 (от 460 до 800).

Знак утверждения типа

Знак утверждения типа наносится методом офсетной печати на маркировочный ярлык, расположенный на задней панели корпуса, и типографским способом на титульные листы эксплуатационной документации (РАПГ.461512.042РЭ, РАПГ.461512.042Ф0).

Комплектность

Поверка

Осуществляется в соответствии с документом «Генератор сигналов посадки и навигации ILS, VOR «ГСПН-1». Методика поверки» РАПГ.461512.042 МП, утвержденным руководителем ГЦИ СИ ФГУП «ВНИИФТРИ» 25 января 2012 года.

Основные средства поверки

Сведения о методах измерений

«Генератор сигналов посадки и навигации ILS, VOR «ГСПН-1». Руководство по эксплуатации». РАПГ.461512.042РЭ. Раздел 2.2.5.

Нормативные документы, устанавливающие требования к генераторам сигналов посадки и навигации ILS, VOR «ГСПН-1»

1    Конвенция о Международной Гражданской Авиации. Приложение 10. Том 1. Радионавигационные средства.

2    «Генератор сигналов посадки и навигации ILS, VOR ГСПН-1. Технические условия» РАПГ.461512.042ТУ, введены в действие в октябре 2011 года.

Рекомендации к применению

Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
