Комплекты геодезической аппаратуры потребителей КНС ГЛОНАСС и GPS прецизионной точности 14Ц828, 50512-12

Комплекты геодезической аппаратуры потребителей КНС ГЛОНАСС и GPS прецизионной точности (индекс 14Ц828) (далее ╞ аппаратура) предназначены для измерения текущих навигационных параметров по сигналам космических навигационных систем (КНС) ГЛОНАСС и GPS и определения на их основе приращений координат методом относительного позиционирования по ГОСТ Р 53606-2009.
Карточка СИ
Номер в госреестре 50512-12
Наименование СИ Комплекты геодезической аппаратуры потребителей КНС ГЛОНАСС и GPS прецизионной точности (индекс 14Ц828)
Изготовитель Открытое акционерное общество "Научно-исследовательский институт космического приборостроения" (ОАО "НИИ КП"), г. Москва
Год регистрации 2012
Срок свидетельства 17.07.2027
МПИ (интервал между поверками) 1 год
Описание типа скачать
Методика поверки скачать

Назначение

Комплекты геодезической аппаратуры потребителей КНС ГЛОНАСС и GPS прецизионной точности (индекс 14Ц828) (далее - аппаратура) предназначены для измерения текущих навигационных параметров по сигналам космических навигационных систем (КНС) ГЛОНАСС и GPS и определения на их основе приращений координат методом относительного позиционирования по ГОСТ Р 53606-2009.

Описание

Принцип действия аппаратуры основан на параллельном приеме и обработке 48-ю измерительными каналами сигналов навигационных космических аппаратов. Аппаратура обеспечивает формирование измерительной информации по сигналам стандартной (СТ) и высокой (ВТ) точности системы ГЛОНАСС в частотных диапазонах L1 и L2, по сигналам C/A-кода (coarse/acquisition) в частотном диапазоне L1 и сигналам L2C системы GPS.

Конструктивно аппаратура состоит из трех взаимозаменяемых полевых комплектов, каждый из которых включает в себя следующие основные части: блок приемника, блок антенный БА 35, контроллер ручной, комплект кабелей, комплект средств установки и радиомодем (поставка оговаривается при заказе).

Блок приемника обеспечивает обработку сигналов навигационных космических аппаратов систем ГЛОНАСС и GPS, измерения радионавигационных параметров, осуществляет накопление и первичное хранение навигационной информации во внутренней памяти. Съем с блока приемника накопленной информации и ее ввод в устройство обработки измерений осуществляется с помощью USB и последовательных портов. Блок антенный БА 35 состоит из двухчастотной антенны этажерочного типа и подавителя задних лепестков диаграммы направленности и обеспечивает прием, усиление, фильтрацию сигналов навигационных космических аппаратов систем ГЛОНАСС и GPS и передачу их по антенному кабелю в блок приемника. Контроллер ручной обеспечивает задание режимов работы блока приемника, отображение измерительной информации, поступающей с блока приемника и предназначенной для дальнейшей обработки.

Аппаратура имеет возможность работы в режиме статической съемки и кинематическом режиме реального времени. Апостериорная обработка навигационной информации и решение специальных задач осуществляется с использованием специального программно-математического обеспечения, установленного в персональной портативной электронно-вычислительной машине (ППЭВМ) ЕС 1866. Для обеспечения передачи и приема измерительной и корректирующей информации в реальном времени могут применяться радиомодемы.

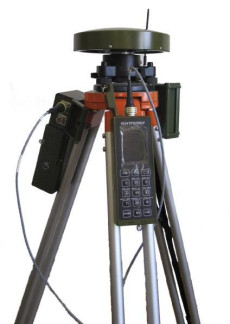

Внешний вид аппаратуры приведен на рисунке 1.

Место нанесения наклейки «Знак утверждения типа» и схема пломбировки аппаратуры от несанкционированного доступа приведена на рисунке 2.

- Место нанесения наклейки «Знак утверждения типа»

Места пломбировки от несанкционированного доступа Рисунок 2 - Место нанесения наклейки «Знак утверждения типа» и схема пломбировки

Программное обеспечение

Специальное программно-математическое обеспечение (СПМО) ЦДКТ.00084-01 предназначено для апостериорной обработки навигационной информации и решения специальных задач. Метрологически значимые части СПМО и их идентификационные данные приведены в таблице 1.

Таблица 1

Наименование ПО

Идентификационное наименование ПО

Номер версии (идентификационный номер) ПО

Цифровой

идентификатор

ПО

(контрольная

сумма

исполняемого

кода)

Алгоритм

вычисления

идентификатора

ПО

Блок перевода информации в формате

RINTX 32

1.00

3d6dc7fe8e4263

531690fe0b4d6

b95bb

MD5

Блок

постобработк и измерений

LANDMARK

1.00

87d1781709c5d

6fa44ab820fd09

8

MD5

интерфейсная

библиотека

LiblSDE-

BASE.SO.1

1.00

2AD64542F27C

BEF559283DA

FF1A0B682

MD5

Защита СПМО от непреднамеренных и преднамеренных изменений соответствует

уровню «С» по МИ 3286-2010.

Технические характеристики

Метрологические и технические характеристики аппаратуры приведены в таблице 2. Таблица 2

Наименование параметра или характеристики

Значение

характеристики

Средняя квадратическая погрешность определения приращений координат при работе по сигналам КНС ГЛОНАСС и GPS и пространственном геометрическом факторе (PDOP) менее 4, мм, не более:

-    для режима статической съемки для расстояний до 2 км и сеансов измерений до 2 ч:

в плане по высоте

-    для режима статической съемки для расстояний от 2 до 100 км и сеансов измерений до 8 ч и режима быстрой статики для расстояний до 15 км:

в плане по высоте

-    для кинематического режима реального времени для расстояний до 10 км:

в плане

3 + 0,510-6D 5 + 1 • 10-6D где D -расстояние в мм

5 + 1 • 10-6D 8 + 1,510-6D

10 + 1,510-6D

Наименование параметра или характеристики

Значение

характеристики

по высоте

20 + 210-6D

Напряжение питания от сети постоянного тока блока приемника, В

от 10,8 до 15 от 21,6 до 30 от 22,491 до 28,512

Мощность, потребляемая блоком приемника и блоком антенным БА 35, Вт,

не более

8

Габаритные размеры (длина х ширина х высота), мм, не более:

- блок приемника

210x115x64

- блок антенный БА 35

0 200, h 83

- контроллер ручной

210x71x38

- ППЭВМ ЕС 1866

353x313x80

Масса, кг, не более:

- блок приемника

1,5

- блок антенный БА 35

1,35

- контроллер ручной

0,8

- ППЭВМ ЕС 1866

6,7

Рабочие условия эксплуатации блока приемника и блока антенного БА 35:

- температура окружающего воздуха, °С

от минус 40 до 55

Знак утверждения типа

Знак утверждения типа наносится ОАО «НИИ КП» в верхнем левом углу титульного листа руководства по эксплуатации ЦДКТ.464316.051РЭ типографским способом и на нижнюю панель блока приемника в виде наклейки.

Комплектность

Комплект поставки включает:

-    комплект геодезической аппаратуры потребителей КНС ГЛОНАСС и GPS прецизионной точности (индекс 14Ц828) - 1 комплект;

-    ППЭВМ ЕС 1866 - 1 шт.;

-    компакт-диск с общим ПМО (ОС МСВС версии не ниже 3.0) - 1 шт.;

-    компакт-диск с СПМО ЦДКТ.00084-01 - 1 шт.;

-    комплект эксплуатационной документации - 1 комплект;

-    комплект ЗИП-О - 1 комплект;

-    комплект упаковочный - 1 комплект.

Поверка

Осуществляется в соответствии с документом МИ 2408-97 «ГСИ. Аппаратура пользователей космических навигационных систем геодезическая. Методика поверки».

Сведения о методах измерений

ЦДКТ.464316.051РЭ Комплект геодезической аппаратуры потребителей КНС ГЛОНАСС и GPS прецизионной точности (индекс 14Ц828). Руководство по эксплуатации.

Нормативные и технические документы, устанавливающие требования к комплектам геодезической аппаратуры потребителей КНС ГЛОНАСС и GPS прецизионной точности (индекс 14Ц828)

1    ГОСТ Р 53340-2009. Приборы геодезические. Общие технические условия.

2    МИ 2292-94 Государственная поверочная схема для средств измерений разностей координат по сигналам космических навигационных систем.

3    ГОСТ Р 53606-2009. Глобальная навигационная спутниковая система. Методы и технологии выполнения геодезических и землеустроительных работ. Метрологическое обеспечение. Основные положения.

4    ЦДКТ.464316.051 ТУ Комплект геодезической аппаратуры потребителей КНС ГЛОНАСС и GPS прецизионной точности (индекс 14Ц828). Технические условия.

Рекомендации к применению

При осуществлении геодезической деятельности.

Зарегистрировано поверок 3
Поверителей 1
Актуальность данных 07.12.2024
50512-12
Номер в ГРСИ РФ:
50512-12
Производитель / заявитель:
Открытое акционерное общество "Научно-исследовательский институт космического приборостроения" (ОАО "НИИ КП"), г. Москва
Год регистрации:
2012
Cрок действия реестра:
17.07.2027
