| Номер в госреестре | 50513-12 |
| Наименование СИ | Дальномеры лазерные |
| Обозначение типа СИ | Leica Racer 70, Leica Racer 100 |
| Изготовитель | Компания "Leica Geosystems AG", Швейцария |
| Год регистрации | 2012 |
| Срок свидетельства | 20.07.2017 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
Дальномеры лазерные Leica Racer 70, Leica Racer 100 предназначены для измерения расстояний и углов наклона относительно горизонта (только для Leica Racer 100).
Принцип измерения расстояний дальномеров лазерных Leica Racer 70, Leica Racer 100 основан на определении разности фаз излучаемых и принимаемых модулированных сигналов. Модулируемое излучение лазера с помощью оптической системы направляется на цель. Отраженное целью излучение принимается той же оптической системой, усиливается и направляется на блок, где происходит измерение разности фаз, излучаемых и принимаемых сигналов, на основании, которого вычисляется расстояния до цели.
Принцип измерения угла наклона относительно горизонта основан на применении сенсора «MEMS» (Микро Электро Механическая Система). Он представляет собой конденсатор с неподвижным основанием, на котором закреплена подвижная часть. При перемещении подвижной части во время наклона дальномера меняется ёмкость конденсатора, сигнал с сенсора преобразовывается и выдаётся на дисплей в виде угла наклона, в установленных единицах измерения.
Конструктивно дальномеры лазерные Leica Racer 70, Leica Racer 100 выполнены единым блоком, в котором размещены оптические и электронные компоненты.
Длина волны лазерного излучения - 0,635 мкм, мощность - менее 1 мВт, класс 2 в соответствии с IEC 60825-1 «Безопасность лазерных изделий».
Результаты измерений выводятся на дисплей, регистрируются во внутренней памяти. Управление дальномерами лазерными Leica Racer 70, Leica Racer 100 осуществляется с помощью встроенной клавиатуры. Модель Leica Racer 100 имеет 12 кнопочную клавиатуру, модель Leica Racer 70 имеет 8 кнопочную клавиатуру.

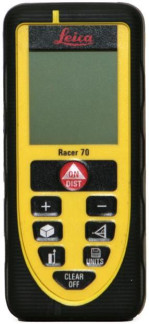

Фотография общего вида дальномеров лазерных Leica Racer 70, Leica Racer 100
Опломбирование узлов дальномеров лазерных Leica Racer 70, Leica Racer 100 не производится, ограничение доступа к узлам обеспечено конструкцией крепёжных винтов, которые могут быть сняты только при наличии специальных ключей. Все внутренние винты залиты специальным лаком.
| Наименование характеристик | Значение характеристик | |
| Leica Racer 100 | Leica Racer 70 | |
| Диапазон измерений - расстояний, м, не менее: | (0,05 - 100) | (0,05 - 70) |
| - углов наклона, ..,°, не менее: | ± 45 | - |
| Допускаемая СКП измерения: - расстояний до 10 метров, мм* | ± 1,0 | ± 1,5 |
| - расстояний от 10 до 30 метров, мм* | ±(1,0 + 0,025 мм/м) | ±(1,5 + 0,15 мм/м) |
| - расстояний более 30 метров, мм* | ±(1,0 + 0,1 мм/м) | ±(1,5 + 0,15 мм/м) |
| - углов наклона, ..,°: | ± 0,3 | - |
| Дискретность измерений - расстояний, мм: | 0,1 | 1 |
| - углов наклона, ...°: | 0,1 | - |
| Диаметр лазерной точки - на расстоянии 10 м, мм, не более: | 6 | 6 |
| - на расстоянии 50 м, мм, не более: | 30 | 30 |
| - на расстоянии 100 м, мм, не более: | 60 | - |
| Объём внутренней памяти: | 20 измерений | 10 измерений |
| Источник электропитания: | 2 элемента питания типа ААА, 3 В | |
| Диапазон рабочих температур, °С: | -10. +50 | 0...+40 |
| Г абаритные размеры (Д х Ш х В) мм, не более: | 125 х 45 х 25 | 123 х 55 х 28 |
| Масса с элементами питания, г, не более: | 110 | 159 |
*- измерения на неровную поверхность со 100% отражательной способностью (поверхность, окрашенная в белый цвет) при сильной окружающей освещённости.
наносится типографским способом на титульный лист эксплуатационной документации и наклейкой на корпус дальномеров лазерных Leica Racer 70, Leica Racer 100.
| Наименование | Leica Racer 100 | Leica Racer 70 |
| Дальномер лазерный | 1 | 1 |
| Чехол для дальномера | 1 | 1 |
| Элементы питания (тип ААА) | 2 | 2 |
| Страховочный темляк | 1 | 1 |
| Визирная пластина | 2 | - |
| Диск CD с руководством по эксплуатации | 1 | 1 |
| Инструкция по технике безопасности | 1 | 1 |
| Краткое руководство пользователя | 1 | 1 |
| Сертификат производителя | 1 | 1 |
| У паковочная коробка | 1 | 1 |
| Руководство по эксплуатации | 1 | 1 |
| Методика поверки | 1 | 1 |
осуществляется в соответствии с МП АПМ 01-2012 «Дальномеры лазерные Leica Racer 70, Leica Racer 100. Методика поверки» утверждённой ГЦИ СИ ООО «Автопрогресс-М» в 2012 г.
Перечень основного оборудования необходимого для поверки:
- контрольные расстояния (не менее трёх), длины которых равномерно располагаются в диапазоне измерения дальномеров и определены с погрешностью не более ±0,3 мм;
- квадрант оптический КО-60 ГОСТ 14967-80.
Методика измерений приведена в документах: «Дальномеры лазерные Leica Racer 100. Руководство по эксплуатации» и «Дальномеры лазерные Leica Racer 70. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к дальномерам лазерным Leica Racer 70, Leica Racer 100
1. ГОСТ 53340-2009 «Приборы геодезические. Общие технические условия»;
2. ГОСТ 19223-90 «Светодальномеры геодезические. Общие технические условия»;
3. Техническая документация компании «Leica Geosystems AG», Швейцария.
- осуществление геодезической, картографической деятельности.
