Преобразователи Rosemount 333 HART Tri-loop, 50516-12

Назначение

Преобразователи Rosemount 333 HART Tri-loop предназначены для преобразования цифровых сигналов, передаваемых по протоколу HART, в выходной унифицированный сигнал силы постоянного тока.

Описание

Преобразователи могут применяться в составе автоматизированных систем управления на промышленных объектах.

Преобразователи выполнены как щитовые приборы и могут устанавливаться в шкафах на монтажную DIN- рейку.

Конфигурирование преобразователей осуществляется с помощью HART-коммуникатора или с помощью персонального компьютера.

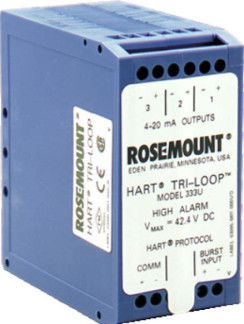

Фотография общего вида преобразователя приведена на рисунке 1.

Программное обеспечение

Метрологически значимое программное обеспечение (ПО) жёстко зашито в микропроцессоре преобразователя и недоступно пользователю, после записи рабочей программы становится невозможно прочитать или изменить какую-либо часть программы. Это выполняется только с помощью специализированных программаторов и программ в условиях завода-изготовителя преобразователей. Идентификационные данные метрологически значимого ПО приведены в таблице 1.

Таблица 1 Идентификационные данные метрологически значимого ПО

Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010.

В преобразователе отсутствует возможность внесения изменений (преднамеренных или непреднамеренных) в ПО посредством внешних интерфейсов или меню прибора.

Защита преобразователя от преднамеренного изменения ПО через внутренний интерфейс (вскрытие преобразователя) обеспечивается нанесением гарантийной наклейки на корпус преобразователя.

Схема защиты от несанкционированного доступа представлена на рисунке 2.

ГАРАНТИЙНАЯ

НАКЛЕЙКА

Входной сигнал - цифровой сигнал (HART-протокол).

Выходной сигнал - сигнал силы постоянного тока от 4 до 20 мА.

Пределы допускаемой основной приведённой погрешности преобразователя ± 0,045 %.

Пределы допускаемой дополнительной приведённой погрешности преобразователя от изменения температуры окружающей среды в пределах рабочих условий применения ± 0,15 %/ 28 °С.

Количество входных каналов - один.

Количество выходных каналов - три.

Рабочие условия применения :

диапазон рабочих температур.......................

от плюс 10 до плюс 40 °С

от 0 до 95 % без конденсации влаги

от 84 до 106,7 кПа от 11 до 42,4 В 40х79х85,5 0,12 10

50000

относительная влажность воздуха..................

атмосферное давление.................................

Напряжение питания от источника постоянного тока Г абаритные размеры, мм Масса, кг, не более Средний срок службы, лет Средняя наработка до отказа, ч

Знак утверждения типа

Знак утверждения типа наносится типографским способом на крышке преобразователя и в левом верхнем углу паспорта преобразователя.

Комплектность

В комплект поставки входят: преобразователь (1 шт.), паспорт (1 экз.), руководство по эксплуатации, методика поверки, упаковка индивидуальная (1 шт.).

Поверка

осуществляется в соответствии с документом «Преобразователи Rosemount 333 HART Tri-loop. Методика поверки», утверждённым ГЦИ СИ ФГУП «ВНИИМС» 25.11.2011.

Перечень основного оборудования для поверки: калибратор - вольтметр универсальный В1-28 (диапазон измерений от 0 до 20 мА, пределы допускаемой основной погрешности: ±(0,01%1+0,00015%1м)), HART-коммуникатор.

Сведения о методах измерений

Метод измерений приведён в документе «Преобразователи Rosemount 333 HART Tri-loop. Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к преобразователям Rosemount 333 HART Tri-loop

ГОСТ Р 52931-2008. Приборы контроля и регулирования технологических процессов. Общие технические условия

Рекомендации к применению

- выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
