Анализаторы цифровых и аналоговых ТВ сигналов Kathrein MSK 200, 50529-12

Назначение

Анализаторы цифровых и аналоговых ТВ сигналов Kathrein MSK 200 (далее - анализатор) предназначены для измерений параметров спектра сигналов, модуляции, отношения сигнал/шум эфирного и кабельного аналогового телевидения стандартов B/G, I, D/K, L/L', M/N, стандартов цветности PAL, SECAM, NTSC эфирного и кабельного цифрового телевидения стандартов DVB-H, DVB-C, DVB-S, DVB-T/-H, ATSC сигналов спутникового телевидения на промежуточной частоте.

Описание

Конструктивно анализатор выполнен как одноблочная конструкция. Все узлы размещены в металлическом корпусе, индикация выходных параметров осуществляется по жидкокристаллическому индикатору, на передней панели расположены кнопки установки выходных параметров и режимов работы.

Принцип действия анализаторов основан на методе последовательного анализа сигнала. Анализатор представляет собой автоматически или вручную перестраиваемый суперге-теродинный приемник с последующей оцифровкой сигналов, выполняемой аналоговоцифровым преобразователем (АЦП) совместно с блоком цифровой обработки (БЦО). Измерения и дальнейшая обработка информации осуществляются программным путем. Имеется функция цифрового запоминающего осциллографа с частотой сканирования 54 МГц и разрешением 12 бит. Имеется интерфейс USB , многофункциональный интерфейсный разъем Scart. Питание анализатора осуществляется как от встроенного аккумулятора, так и от внешней сети с помощью сетевого адаптера.

Возможны следующие варианты поставки оборудования:

-    MSK 200/S2 - 21710024 (75 Ом) или 21710025 (50 Ом);

-    MSK 200/M4 - 21710026 (75 Ом) или 21710027 (50 Ом) (дополнительно декодер MPEG-4 для отображения HD-изображений) и интерфейс HDMI;

-    MSK 200/ME - 21710034 (75 Ом) или 21710035 (50 Ом) соответствует MSK 200/M4 (дополнительно опция внешнего эталона для повышения точности осциллографа, включая разъем BNC для подключения внешних эталонных осциллографов).

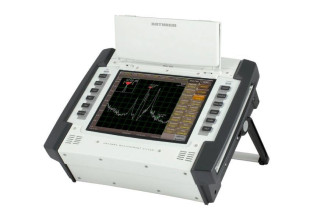

Внешний вид анализатора приведен на рисунке 1.

Схема пломбировки от несанкционированного доступа приведена на рисунке 2.

Программное обеспечение

Идентификационные данные (признаки) метрологически значимой части программного обеспечения (ПО) указаны в таблице 1.

Защита ПО от непреднамеренных и преднамеренных изменений соответствует уров

ню «А» по МИ 3286-2010.

Технические характеристики

Метрологические и технические характеристики анализаторов приведены в таблице 2. Таблица 2

Знак утверждения типа

Знак утверждения типа средства измерений наносится типографским способом на титульный лист Руководства по эксплуатации и на лицевую панель анализатора в виде наклейки.

Комплектность

Комплект поставки включает:

-    анализатор цифровых и аналоговых ТВ сигналов Kathrein MSK 200 - 1 шт.;

-    руководство по эксплуатации - 1 шт.;

-    методика поверки - 1 шт.;

-    блок питания - 1 шт.;

-    упаковочная тара - 1 шт.

Поверка

осуществляется по документу «Инструкция. Анализаторы цифровых и аналоговых ТВ сигналов Kathrein MSK 200 фирмы «Kathrein», Г ермания. Методика поверки», утвержденному руководителем ГЦИ СИ ФБУ «ГНМЦ Минобороны России» «26» декабря 2011 г.

Основные средства поверки:

стандарт частоты и времени рубидиевый Ч1-1016 (Рег. № 35376-07), пределы допус-

12

каемой относительной погрешности установки частоты ±1,5-10" ;

генератор сигналов низкочастотный Г3-119 (Рег. № 9173-83), диапазон рабочих частот от 20 до 1,9999 10 Гц; пределы допускаемой относительной погрешности установки час-12

тоты ±1,5-10" ; пределы допускаемой относительной погрешности установки уровня напряжения ±1 %;

измеритель модуля коэффициента передачи и отражения Р2М-04 (Рег. № 30360-05),

диапазон рабочих частот от 0,01 до 4109 Гц; пределы допускаемой относительной погреш-

12

ности установки частоты ±1,5-10" ; предел допускаемой погрешности установки уровня мощности ±1,0 дБ; пределы допускаемой погрешности измерений уровня мощности ±1,0 дБ; диапазон измерений КСВН от 1,05 до 5,0; пределы допускаемой относительной погрешности измерений КСВН ±(3 •Kcr-U + 1) %, где K^-u - текущее значение КСВН;

вольтметр напряжения переменного тока ВК3-78 (Рег. № 34920-07), диапазон измерений напряжений постоянного тока от 10 мкВ до 100 В; пределы допускаемой относительной погрешности измерений напряжений постоянного тока ±(0,0045 Ux + 0,001UK), где Ux - текущее значение напряжения, ик - конечное значение напряжения; диапазон измерений напряжений переменного тока от 10 мВ до 100 В; пределы допускаемой относительной погрешности измерений напряжений переменного тока ±(0,2 + 0,008 Ux/Uk + 0,008 F/Fn), где F - текущее значение частоты входного сигнала, Fn - конечное значение поддиапазона частот;

набор мер комплексного коэффициента передачи ДК2-70 (Рег. № 10692-86), диапазон рабочих частот от 100 кГц до 18 ГГц, диапазон установки затухания от 0 до 100 дБ, пределы допускаемой погрешности установки уровня затухания ± 0,1 дБ;

частотомер электронно-счетный Ч3-66 (Рег. № 9273-85), диапазон частот от 10 до

37,5 109 Гц, пределы допускаемой относительной погрешности измерений частоты ±1,5 • 10-12.

Сведения о методах измерений

Анализаторы цифровых и аналоговых ТВ сигналов Kathrein MSK 200. Руководство по эксплуатации.

Нормативные и технические документы, устанавливающие требования к анализаторам цифровых и аналоговых ТВ сигналов Kathrein MSK 200

Техническая документация фирмы-изготовителя.

Рекомендации к применению

Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям, в том числе проведение исследовательских и испытательных работ в лабораторных и производственных условиях.
