Комплексы технических средств ПК-300, 50538-12

Назначение

Комплексы технических средств ПК-300 (далее ПК-300) предназначены для измерений постоянных напряжений и токов, счета импульсов и сбора информации от многофункциональных устройств (МФУ) в устройствах телемеханики.

Описание

ПК-300 представляет собой набор технических средств, в который входят контроллеры (КТ-1, КТ-2), модуль центрального процессора (МП-301), модули ввода/вывода (М-301.8, М-302.4, М-302.8, М-303.4), модемы (М-315), преобразователи и расширители интерфейсов (М-320, М-321), блоки питания (БП-315А, БП-315М, БП-316, БП-340), блоки реле-повторителей (БРП-404) и устройство отображения и конфигурирования М-80.

Функции измерений постоянных напряжений и токов реализованы в контроллерах КТ-1 и модулях М-302.4 и М-302.8, функция счета числа импульсов - в центральном процессоре МП-301, контроллерах КТ-1, КТ-20 и модулях М-301.8, а функция сбора информации от МФУ (например от счетчиков электроэнергии или расходомеров) - в контроллерах КТ-2.

Сигналы постоянного напряжения или тока, подаются на входы, имеющихся в составе ПК-300, соответствующих модулей или контроллеров, где нормируются (представляются в виде напряжения постоянного тока величиной от 0 до 5 В), поступают на вход процессора, имеющего в своем составе АЦП и преобразуются в цифровые сигналы, которые, по периодическому запросу, передаются в модуль центрального процессора и, далее, по интерфейсу RS-485 на устройство отображения и конфигурирования М-80 или через модуль связи и модем в центр сбора данных.

Импульсы прямоугольной формы, поступающие на входы имеющихся в составе ПК-300 соответствующих модулей или контроллеров, подсчитываются процессором этих модулей или контроллеров и помещаются в энергонезависимую память, где осуществляется их накопление, и затем считываются центральным процессором для передачи их в центр сбора информации.

Измерительные цепи контроллеров и отдельных модулей идентичны и управляются с помощью одинакового программного обеспечения.

ПК - 300 позволяет в составе устройств телемеханики реализовать следующие функции:

-    прием и обработку аналоговых сигналов от датчиков физического процесса, в том числе измерение постоянных напряжений и токов в каналах текущих телеизмерений (ТИТ), а также счет числа импульсов в каналах интегральных телеизмерений (ТИИ);

-    прием и обработку массивов данных от многофункциональных устройств (МФУ);

-    прием и обработку дискретных сигналов от датчиков состояния в каналах телесигнализации (ТС);

-    выдачу команд управления на удаленные объекты в каналах телеуправления (ТУ) и телерегулирования (ТР).

Технические средства ПК-300 соединены между собой проводной линией связи и установ-ленны на DIN рейку. Контроллеры собираются в пластиковых корпусах двух типоразмеров, а модули в шкафах, размеры которых соответствуют количеству модулей.

Контроллеры КТ-1 имеют шесть исполнений с различным количеством входов/выходов и предназначены, в основном, для небольших объектов с локальным расположением точек контроля, а отдельные модули используются для комплектования устройств телемеханики большой информационной емкости, а также на объектах с разнесенными на большие расстояния контролируемыми точками. Связь между такими модулями осуществляется по интерфейсу RS-485. Линия

связи реализована витой экранированной парой проводов. При необходимости расширить информационную емкость, контроллер обеспечивает подключение до 12 модулей расширения дискретного или аналогового ввода/вывода.

Контроллеры КТ-2 имеют два исполнения, отличающихся видом канала связи.

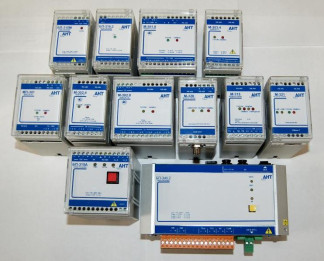

Общий вид контроллеров из состава ПК-300 представлен на рисунке 1, модулей из состава ПК-300 - на рисунке 2. Места нанесения поверительных клейм модулей М-301.8, М-302.4, М-302.8, МП-301, КТ-1, КТ-2 указаны на рисунках 3-7 соответственно.

Место пломбирования

вияюии^и

• J

Щ]

Место пломбирования

Программное обеспечение

Программное обеспечение (ПО) комплекса технических средств ПК-300 записывается в энергонезависимую память контроллеров и модулей на этапе производства и в процессе эксплуатации его изменение без специализированного оборудования невозможно.

Защита программного обеспечения от непреднамеренных и преднамеренных действий соответствует уровню "С" по МИ 3286-2010".

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 2 - Метрологические и технические характеристики ПК-300 при измерении постоянных напряжений и токов_

Технические характеристики ПК-300 при счете числа импульсов в каналах ТИИ устройств телемеханики приведены в таблице 3.

Таблица 3 - Технические характеристики ПК-300 при счете числа импульсов

•    Время готовности ПК-300 к работе, с, не более    20;

•    Количество модулей ввода/вывода, подключаемых

к одному модулю центрального процессора МП-301, шт., не более    12;

•    Информационная емкость технических средств ПК-300 приведена в таблице 4.

Таблица 4 - Информационная емкость технических средств ПК-300

•    Скорость обмена сообщениями по каналам связи:

-    по физической линии и радиоканалу, бит/с, не менее    1200;

-    по коммутируемым каналам GSM/GPRS, бит/с, не менее    9600;

•    Межмодульный обмен должен осуществляться по интерфейсу RS-485, протокол MODBUS RTU;

•    Напряжение гальванической развязки

по каналам счета импульсов, В, не менее    500;

•    Требования безопасности ПК-300    по ГОСТ Р 52319;

•    Уровень помехоэмиссии    класс А по ГОСТ Р 51522;

•    Средняя наработка ПК-300 на отказ, ч, не менее    40000;

•    Масса, габаритные размеры, диапазон рабочих температур и потребляемая мощность ПК-300 приведена в таблице 5.

Таблица 5 - Масса, габаритные размеры, диапазон рабочих температур и потребляемая

•    Диапазон температур при транспортировке ПК-300 в транспортной таре, °С

•    Рабочие условия эксплуатации:

от минус 50 до + 50; 95;

от 90 до 260; от 176 до 240;

0,1.

-    относительная влажность при температуре 25 °С, %, не более

-    напряжение питающей сети частотой (50 ±1) Гц, В

-    напряжение питающей сети БП-340 частотой(50 ±1) Гц, В

-    амплитуда смещения синусоидальных вибраций действующих в диапазоне частот от 5 до 25 Гц, мм

Знак утверждения типа

Наносят печатным методом на наклейку, расположенную на боковой плоскости корпуса, и типографским способом на титульных листах руководства по эксплуатации и формуляра.

Комплектность

Комплект поставки ПК-300 приведен в таблице № 6.

Таблица 6 - Комплект поставки

Поверка

осуществляется по методике, приведенной в разделе 3.2 «Поверка» Руководства по эксплуатации АЕТВ.424300.001 РЭ и утвержденной ГЦИ СИ ФБУ «Краснодарский ЦСМ» в декабре 2011 г.

Основные средства поверки:

- калибратор токовой петли Fluke 715 диапазон воспроизведения тока 0-24 мА, диапазон воспроизведения напряжения 0-100 мВ, 0-10 В; погрешность воспроизведения тока ±(0,00015-! +

2 е.м.р.), погрешность воспроизведения напряжения ±(0,0002-U + 2 е.м.р.);

-    мегаомметр ЭС0202/2-Г, диапазон измерения от 0 МОм до 10000 МОм, погрешность измерения ±15%;

-    генератор импульсов Г5-54, диапазон частот импульсов от 0,01 до 100 кГц, максимальная амплитуда импульсов не менее 50 В;

-    частотомер электронно-счетный 43-85/3R. Диапазон измеряемых частот от 0,001 Гц до 9000 МГц, пределы относительной погрешности ± 5-10-10.

Сведения о методах измерений

Методика измерения постоянных напряжения и тока, а также счета числа импульсов описана в документе:

АЕТВ.424300.001 РЭ «Комплекс технических средств ПК-300. Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к комплексам технических средств ПК-300

ГОСТ 8.027-89 «ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений электродвижущей силы и постоянного напряжения»;

ГОСТ Р 51522-99 Совместимость технических средств электромагнитная. Электрическое оборудование для измерения, управления и лабораторного применения. Требования и методы испытаний;

ГОСТ Р 52319-2005 Безопасность электрического оборудования для измерения, управления и лабораторного применения. Часть 1;

ТУ 4232-001-92306876-2011 «Комплекс технических средств ПК-300» Технические условия; АЕТВ.424300.001 РЭ «Комплекс технических средств ПК-300», раздел 3.2 «Поверка измерительных каналов», утвержденный ГЦИ СИ ФБУ «Краснодарский ЦСМ» 25 декабря 2011 г.

Рекомендации к применению

Осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта.
