| Номер в госреестре | 50575-12 |
| Наименование СИ | Аппаратура геодезическая спутниковая |
| Обозначение типа СИ | Leica GR25 |
| Изготовитель | Компания "Leica Geosystems AG", Швейцария |
| Год регистрации | 2012 |
| Срок свидетельства | 20.07.2017 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Аппаратура геодезическая спутниковая Leica GR25 предназначена для определения координат (приращения координат) точек земной поверхности.
Аппаратура геодезическая спутниковая Leica GR25 - геодезические приборы, принцип действия которых заключается в измерении времени прохождения сигнала от спутника до приёмной антенны прибора и вычислении значения расстояния до спутника.

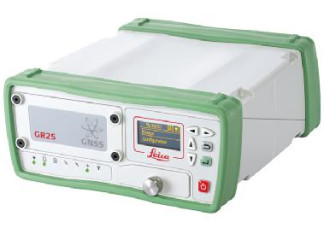

Конструктивно аппаратура геодезическая спутниковая Leica GR25 представляет собой металлический корпус, вмещающий приёмник, управление которым осуществляется с помощью функциональных клавиш на передней панели, web-интерфейса, персонального компьютера или посредством контроллера. Принимаемая со спутников информация записывается на внешнюю карту памяти объемом до 32 Гбайт или на стационарный компьютер-сервер.
Кроме стандартных режимов измерений «Статика» и «Кинематика в реальном времени» аппаратура геодезическая спутниковая GR-25 поддерживает режим "Статика. Длительные наблюдения". Заявленная точность при этом достигается за счет проведения длительных сеансов измерений на базисных пунктах и обработки полученных данных по специализированным алгоритмам программного обеспечения.
На передней панели аппаратуры геодезической спутниковой Leica GR25 расположены кнопка питания, шесть функциональных кнопок для навигации по основному меню, семь светодиодных индикаторов состояния работы приемника, монохромный дисплей для отображения информации, отсек для съемной аккумуляторной батареи со встроенным зарядным устройством, а также отсек для коммуникационных портов (USB и SD-карты).
Аппаратура геодезическая спутниковая Leica GR25 оснащена следующими портами:
- 2 интерфейсных RS-232 порта с восьмиштырьковым разъёмом Lemo для связи с персональным компьютером или для подключения метеооборудования, инклинометров, для ввода маркера события;
- 1 защищенный RJ45 порт Ethernet для поддержки протоколов TCP/IP, HTTP,
NTRIP;
- 1 MMCX порт для подключения внешнего генератора частоты;
- 1 TNC порт для подключения внешней спутниковой антенны;
- 1 PPS порт для синхронизации с внешними устройствами;
- 1 пятиштырьковый порт Lemo для подачи внешнего питания;
- 1 порт TNC для подключения внешней радиоантенны.
Пломбирование крепёжных винтов корпуса аппаратуры геодезической спутниковой Leica GR25 не производится, ограничение доступа к узлам обеспечено конструкцией крепёжных винтов, которые могут быть сняты только при наличии специальных ключей.
Аппаратура геодезическая спутниковая Leica GR25 имеет встроенное ПО «Leica RefWorx», а также офисное ПО «Leica GNSS Spider», «Leica GeoMos Monitor», «Leica GeoMos Analyzer», устанавливаемые на персональный компьютер. С помощью указанного ПО обеспечивается взаимодействие узлов прибора, настройка и управление рабочим процессом, хранение и передача результатов измерений, а также постобработка измеренных данных.
Аппаратная и программная части, работая совместно, обеспечивают заявленные точности конечных результатов. Разработчиком и правообладателем ПО является компания «Leica Geosystems AG», Швейцария.
Идентификационные данные программного обеспечения:
| Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии программного обеспечения | Цифровой идентиф икатор программного обеспечения | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| Leica RefW orx | GR25_FW_WinCE_2.00.64 2.fw | 2.00.642 | 3BFA2E30 | CRC32 |
| Leica GNSS Spider | GNSS-Spider_v420_en.exe | 4.2.0 | C9191F77 | CRC32 |
| Leica GeoMos Monitor | GeoMoS Monitor.exe | 5.2.0 | 709D36FF | CRC32 |
| Leica GeoMos Analyzer | GeoMoS_Analyzer. exe | 5.2.0 | 653A643A | CRC32 |
Защита программного обеспечения и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «А» в соответствии с МИ 3286-2010.
| Наименование характеристик | Значение |
| Тип приёмника: | Многочастотный, многосистемный |
| Количество каналов: | 120 |
| Принимаемые сигналы: | GPS: L1/L2/L2C/L5. ГЛОНАСС: L1/L2. Galileo: E1, E5a, E5b, Alt-BOC Compass SBAS: WAAS, EGNOS, GAGAN, MSAS |
| Режимы измерений: | «Статика», «Статика. Длительные наблюдения», «Кинематика в реальном времени» |
| Тип антенны: | Внешняя, модели: AR-10, AR-25, AS-10, AT-504 GG |
| Допускаемая СКП измерений в режиме «Статика», мм: - в плане - по высоте | ±(5 + 0,5 х 10-6 х D) ±(10 + 0,5 х 10-6 х D) где D - измеряемое расстояние в мм |
| Допускаемая СКП измерений в режиме, «Статика. Длительные наблюдения», мм:* - в плане - по высоте | ±(3 + 0,1 х 10-6 х D) ±(3,5 + 0,4 х 10-6 х D) где D - измеряемое расстояние в мм |
| Допускаемая СКП измерений в режиме «Кинематика в реальном времени», мм: - в плане - по высоте | ± (10 + 1,0 х 10-6 х D) ± (20 + 1,0 х 10-6 х d) где D - измеряемое расстояние в мм |
| Источник электропитания (внешний): - напряжение, В - потребляемая мощность, Вт | от 10,5 до 28 3,3 |
| Диапазон рабочих температур, °С: | от - 40 до + 65 |
| Г абаритные размеры, (Д x Ш x В), мм, не более | 210 х 190 x 78 |
| Масса приёмника, кг, не более: | 1,84 |
* - при использовании антенны модели AR-25
наносится типографским способом на титульный лист руководства по эксплуатации и наклейкой на корпус аппаратуры геодезической спутниковой Leica GR25.
| Наименование | Количество, ед. |
| Приемник Leica GR25 | 1 |
| Внешняя антенна | 1 |
| Кабель антенный | 1 |
| Кабель данных | 1 |
| Адаптер питания | 1 |
| Кронштейн крепления | 1 |
| SD-карта | 1 |
| Кабель Ethernet | 1 |
| Внутренний аккумулятор | 1 |
| Компакт-диск с ПО Leica GNSS Spider, GeoMos Monitor, GeoMos Analyzer* | 1 |
| Руководство по эксплуатации на диске | 1 |
* - по заказу потребителя
осуществляется в соответствии с МИ 2408-97 «Аппаратура пользователей космических навигационных систем геодезическая. Методика поверки».
Перечень основного оборудования, необходимого для поверки:
- эталонный линейный базис 1-го или 2-го разряда, ГОСТ 8.503-84.
Методика измерений приведена в документе «Аппаратура геодезическая спутниковая Leica GR25. Руководство по эксплуатации».
Нормативные технические документы, устанавливающие требования к аппаратуре геодезической спутниковой Leica GR25
1. ГОСТ Р 53340-2009 «Приборы геодезические. Общие технические условия».
2. ГОСТ 8.503-84 «Государственная поверочная схема для средств измерений длины в диапазоне 24...75000 м».
3. Техническая документация компании «Leica Geosystems AG», Швейцария.
- осуществление геодезической и картографической деятельности.
| Зарегистрировано поверок | 76 |
| Поверителей | 7 |
| Актуальность данных | 18.11.2024 |
