| Номер в госреестре | 50576-12 |
| Наименование СИ | Вольтметры универсальные |
| Обозначение типа СИ | HM8112-3, HM8112-3S |
| Изготовитель | "Rohde & Schwarz GmbH & Co. KG", Германия |
| Год регистрации | 2012 |
| Срок свидетельства | 20.07.2017 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
Вольтметры универсальные НМ8112-3, НМ8112-3Б (далее по тексту - вольтметры) предназначены для измерений напряжения и силы постоянного и переменного токов, электрического сопротивления постоянному току, частоты и периода электрических сигналов.

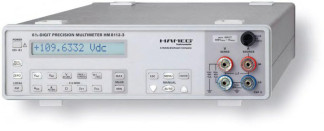

Вольтметры представляют собой лабораторные многофункциональные измерительные приборы, принцип действия которых основан на аналого-цифровом преобразовании входных сигналов. На передней панели прибора находится 6,5-разрядный дисплей, на котором отображаются результаты измерений, клавиша включения питания, клавиша установки нуля измерительной части прибора при измерениях постоянного тока и напряжения, кнопки удержания отображаемого на дисплее значения, а также максимального и минимального значений за цикл измерений. Вольтметр имеет внутренний регистратор данных емкостью до 32000 результатов измерений. В нижней части панели расположены две пары входных измерительных разъемов, функциональные клавиши, обеспечивающие режимы измерений различных физических величин, и группа клавиш меню, позволяющих осуществлять вызов меню, производить навигацию в пунктах меню и диапазонах измерений и применение введенных значений величин, а также производить выбор параметров в меню регистрации.
На задней панели вольтметра имеется разъем для подключения шнура питания, гальванически развязанный сдвоенный интерфейс USB/RS-232 для передачи данных на ЭВМ, переключатель напряжения сетевого питания и в модификации НМ8112-3S - сканер для коммутации каналов измерения; имеется возможность коммутации девяти измерительных каналов
2-х и 4-х проводных.
Вид задней панели вольтметра с местом пломбирования (один из винтов задней панели) приведен на рисунке 2.
Таблица 1- Режим измерения напряжения постоянного тока
| Верхние пределы диапазонов измерений, В | Разрешение, мкВ | Пределы допускаемой основной абсолютной погрешности при (23 ± 2) °С, В | Температурный коэффициент в диапазонах от 10 до 21 °С и от 25 до 40 °С, В/°С |
| 0,1 | 0,1 - 1* | ±(0,00005 Х + 0,000006 Р) | 0,000008 |
| 1,0 | 0,1 - 1 | ±(0,00003 Х + 0,000006 Р) | 0,000008 |
| 10,0 | 0,1 - 1 | ±(0,00003 Х + 0,000006 Р) | 0,000008 |
| 100,0 | 0,1 - 1 | ±(0,00003 Х + 0,000006 Р) | 0,000008 |
| 600,0 | 0,1 - 1 | ±(0,00004 Х + 0,000006 Р) | 0,000008 |
| Примечания: 1 * - 1 мкВ для интервала измерения 0,1 с; 0,1 мкВ для интервала измерения 1-60 с 2 - здесь и далее Х - значение измеренной величины, Р - верхний предел диапазона измерений | |||
Входное импедансе: в диапазонах 0,1 В, 1,0 В - 1 ГОм, в диапазонах 10/100/600 В - 10 МОм.
аблица 2- Режим измерения напряжения переменного тока (СКЗ)
| Верхние пределы диапазонов измерений, В | Разрешение, мкВ | Полоса частот | Пределы допускаемой основной абсолютной погрешности при (23 ± 2) °С, В | Температурный коэффициент в диапазонах от 10 до 21 °С и от 25 до 40 °С, В/°С |
| 0,1 | 0,1 - 1,0 | 20 Гц - 1 кГц | ±(0,001Х + 0,0008-Р) | ±(0,0001 Х + 0,00008-Р) |
| 1 кГц - 10 кГц | ±(0,05Х + 0,005-Р) | |||
| 1,0 | 20 Гц - 1 кГц | ±(0,0008 Х + 0,0008-Р) | ||
| 1 кГц - 10 кГц | ±(0,0015Х + 0,0008-Р) | |||
| 10 кГц - 50 кГц | ±(0,003 Х + 0,001Р) | ±(0,0008 Х + 0,0001-Р) | ||
| 50 кГц - 100 кГц | ±(0,008 Х + 0,0015Р) | |||
| 100 кГц - 300 кГц | ±(0,07Х + 0,0015-Р) | |||
| 10 | 20 Гц - 1 кГц | ±(0,0008 Х + 0,0008-Р) | ±(0,0001 Х + 0,00008-Р) | |
| 1 кГц - 10 кГц | ±(0,001Х + 0,0008-Р) | |||
| 10 кГц - 50 кГц | ±(0,003 Х + 0,001Р) | ±(0,0008 Х + 0,0001-Р) | ||
| 50 кГц - 100 кГц | ±(0,008 Х + 0,0015Р) | |||
| 100 кГц - 300 кГц | ±(0,04Х + 0,0015-Р) | |||
| 100 | 20 Гц - 1 кГц | ±(0,0008 Х + 0,0008-Р) | ±(0,0001 Х + 0,00008-Р) | |
| 1 кГц - 10 кГц | ±(0,001Х + 0,0008-Р) | |||
| 10 кГц - 50 кГц | ±(0,003 Х + 0,001Р) | ±(0,0008 Х + 0,0001-Р) | ||
| 50 кГц - 100 кГц | ±(0,008 Х + 0,0015Р) | |||
| 600 | 20 Гц - 1 кГц | ±(0,0008 Х + 0,0008-Р) | ±(0,0001 Х + 0,00008-Р) | |
| 1 кГц - 10 кГц | ±(0,001Х + 0,0008-Р) |
лист № 3 всего листов 5
Входной импеданс: в диапазонах 0,1 В, 1,0 В - 1 Г0м/60 пФ, в диапазонах 10/100/600 В -10 М0м/60 пФ.
Время установления показаний - 1,5 с.
Защита измерительного входа от перегрузки: 850 В пик или 600 В пост.
Погрешность нормирована для уровня напряжения выше 5 % от верхнего предела измерений
Таблица 3- Режим измерения силы постоянного тока
| Верхние пределы диапазонов измерений | Разрешение, нА | Пределы допускаемой основной абсолютной погрешности при (23 ± 2) °С | Температурный коэффициент /°С |
| 100 мкА, 1 мА, 10 мА, 100 мА, 1 А | 0,1 - 1 | ±(0,0002 Х + 0,00002 Р) | в диапазоне от 10 до 21 °С ±(0,00002 Х + 0,00001 Р) в диапазоне от 25 до 40 °С ±(0,0001 Х + 0,0001-Р) |
Таблица 4- Режим измерения силы переменного тока
| Верхние пределы диапазонов измерений | Разрешение, нА | Полоса частот | Пределы допускаемой основной абсолютной погрешности при (23 ± 2) °С | Температурный коэффициент /°С |
| 100 мкА, 1 мА, 10 мА, 100 мА, 1 А | 0,1 - 1,0 | 45 Гц - 1 кГц | ±(0,001Х + 0,0008-Р) | в диапазоне от 10 до 21 °С ±(0,00002 Х + 0,00001 Р) в диапазоне от 25 до 40 °С ±(0,0001 Х + 0,0001-Р) |
| 1 кГц - 5 кГц | ±(0,002 Х + 0,0008-Р) |
Время установления показаний - 1,5 с.
Таблица 5- Режим измерения сопротивления постоянному току
| Верхние пределы диапазонов измерений | Разрешение, мОм | Пределы допускаемой основной абсолютной погрешности при (23 ± 2) °С, | Температурный коэффициент в диапазонах от 10 до 21 °С и от 25 до 40 °С /°С |
| 100 Ом | 0,1 1,0 | ±(0,00005 Х + 0,000015 • Р) | 0,000008 |
| 1 кОм | ±(0,00005 Х + 0,00001-Р) | ||
| 10 кОм | ±(0,00005 Х + 0,00001 Р) | ||
| 100 кОм | ±(0,00005 Х + 0,00001-Р) | ||
| 1 МОм | ±(0,0005 Х + 0,00002 Р) | 0,00002 | |
| 10 МОм | ±(0,005 Х + 0,0002-Р) | 0,0001 |
Таблица 5а - Измерительный ток в режиме измерения сопротивления
| Верхние пределы диапазонов измерений сопротивления | Сила тока |
| 100 Ом, 1 кОм | 1 мА |
| 10 кОм | 100 мкА |
| 100 кОм | 10 мкА |
| 1 МОм | 1 мкА |
| 10 МОм | 100 нА |
| Максимальное измерительное напряжение: 3 В | |
Защита входа от перегрузки: 250 ВпиК
Таблица 6- Режим измерения частоты и периода
| Диапазон измерений | Разрешение | Пределы допускаемой основной погрешности при (23 ± 5) °С | Время измерения, с |
| 1 Гц - 100 кГц | (0,00001 - 1) Гц | ±0,0005 Х | 1 - 2 |
| Наименование параметра | Значение | |
| Регулируемые интервалы измерений, с | 0,1 | 1 - 60 |
| Максимальное индицируемое число Диапазон 600 В Диапазон 1 А | 120000 60000 100000 | 1200000 600000 1000000 |
| Время готовности к работе, мин, не более | 30 | |
| Напряжение и частота питающей сети | (105 - 254) В, 50/60 Гц | |
| Потребляемая мощность, В-А | 8 | |
| Рабочие условия применения: - температура окружающего воздуха, °С - относительная влажность воздуха, % - температура хранения/транспортирования, °С | от 5 до 40 от 5 до 80 от -20 до +70 | |
| Г абаритные размеры (ширина х высота х длина), мм, не более | 285 х 75 х 365 | |
| Масса, кг, не более | 3 | |
Знак утверждения типа наносится на титульный лист Руководства по эксплуатации типографским способом или специальным штампом и на переднюю панель прибора методом наклейки.
Комплект поставки прибора соответствует таблице 8. Таблица 8
| Наименование | Количество | Примечание |
| Вольтметр (НМ8112-3/НМ8112^) | 1 шт. | |
| Шнур питания | 1 шт. | |
| Измерительные ПВХ-провода | 2 шт. | HZ15 |
| Интерфейсный кабель | 1 шт. | HZ14 |
| Руководство по эксплуатации 45-8112-0311 РЭ | 1 экз. | |
| Методика поверки 45-8112-0311 МП | 1 экз. | |
| Упаковочная коробка | 1 шт. |
осуществляется в соответствии с документом «Вольтметры универсальные НМ8112-3, НМ8112-3Б. Методика поверки» 45-8112-0311 МП, утвержденным ГЦИ СИ ФБУ «ЦСМ Московской области» 15 апреля 2012 г.
Основное поверочное оборудование:
- калибратор FLUKE 5520A, погрешность по напряжению от ±0,0011 % до ±0,025 %, погрешность по току от ±0,01 % до ±0,12 %, погрешность по сопротивлению от ±0,0028 % до
0,013 % (с опцией SC 600), погрешность по частоте 0,000025 %
Вольтметры универсальные НМ8112-3, НМ8112-3S. Руководство по эксплуатации 45-8112-0311 РЭ.
лист № 5 всего листов 5
Нормативные и технические документы, устанавливающие требования к вольтметрам универсальным НМ8112-3, НМ8112-38
ГОСТ 8.027-2001 Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы.
ГОСТ Р 8.648-2008 Государственная поверочная схема для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 110- до 2 10 Гц.
ГОСТ 8.129-99 Государственная поверочная схема для средств измерений времени и частоты.
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
Техническая документация фирмы «Rohde & Schwarz GmbH & CO. KG», Германия.
