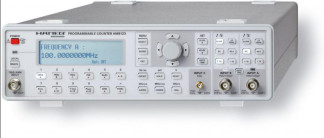

Частотомеры универсальные HM8123, 50578-12

Наименование

программного

обеспечения

Идентификационное наименование программного обеспечения

Номер версии (ид е нтификацион-ный номер) программного обеспечения

Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода)

Алгоритм

вычисления

цифрового

идентификатора

программного

обеспечения

ПО для

частотомера

НМ8123

ПО НМ8123

НМ8123 5.09

отсутствует

отсутствует

Наименование характеристики

Значение характеристики

1

2

Диапазон измеряемых частот

0,001 Гц - 3 ГГц

входы А, В: 0,001 Гц - 200 МГц сигналы

синусоидальной и импульсной формы;

вход С: 100 МГц - 3 ГГц сигналы синусоидальной

формы

Диапазон измеряемых периодов

5 нс - 10,000 с

Диапазон измерения временных интервалов

10 нс - 10,000 с

(вход А = старт; вход В = стоп)

Длительность импульсов

> 5 нс

Входное сопротивление

входы А, В: 1 МОм/50 Ом, входная емкость 30 пФ вход С: 50 Ом

Чувствительность

входы А,В:

U скз = 25 мВ в диапазоне частот от 0,001 Гц до 80 МГц; (U пик = 80 мВ для сигналов импульсной формы)

U скз = 65 мВ в диапазоне частот от 80 МГц до 200 МГц; U скз = 50 мВ в диапазоне частот от 20 Гц до 80 МГц в режиме автозапуска; вход С:

U скз = 30 мВ в диапазоне частот от 100 МГц до 1 ГГц;

U скз = 80 мВ в диапазоне частот от 1 ГГц до 3 ГГц

Максимальное входное напряжение

входы А,В:

при 50 Ом: U скз = 5 В

при 1 МОм: U пост + пик = 250 В в диапазоне частот до 440 МГц; U скз = 8 В на 1 МГц; вход С:

U пост + пик = 5 В

Пределы допускаемой относительной погрешности измерения частоты сигналов

Определяется по формуле:

t

8f _±(8 0 + ^ + 8 зап) t

сч

8 _ Uвх.шум

зап т т /

U t

пик - пик

где: 80 - относительная погрешность по частоте внутреннего кварцевого генератора или внешнего источника опорного сигнала;

8 зап - относительная погрешность, обусловленная системой запуска;

t сч - установленное время счета прибора, с;

о

tp = 1,25 х10 " - разрешающая способность измерения,

с;

Uвх.шум - входной шум прибора, не более 100 мкВ; ипик-пик - пиковая амплитуда сигнала в точке запуска; t - время нарастания сигнала в точке запуска, с

Пределы допускаемой относительной погрешности измерения периода сигналов

Определяется по формуле:

t

ST = ±(S0 + + 5зап )

сч

Пределы допускаемой относительной погрешности измерения временных интервалов

t +t

SDt =±(d о + ^—^ + S 3an)

Dt

где: So - относительная погрешность по частоте внутреннего кварцевого генератора или внешнего источника опорного сигнала;

тр = 10 нс (0,1 пс - 10 нс - в режиме «усреднениях») -

разрешающая способность измерения;

тсист = 4 нс - систематическая погрешность;

S зап - относительная погрешность, обусловленная системой запуска;

Ат - значение измеряемого временного интервала, с

Параметры опорного кварцевого генератора

-    номинальная частота: 10 МГц;

-    пределы допускаемой относительной погрешности по частоте:

стандартная.... ± 3,2 х 10-6 за год; с опцией Н085.... ± 3,6 х 10-7 за год

Питание прибора

Напряжение питания поддерживает автоматически от 105 до 253 В; частота сети (55 ± 5) Гц; потребляемая мощность 20 В А, не более

Г абаритные размеры (длина, ширина, высота), мм, не более

365 х 285 х 75

Масса, кг, не более

4,0

Рабочие условия применения:

-    температура окружающей среды

-    влажность

-    атмосферное давление

От плюс 5 до плюс 40 °С; от 5 до 80 %; от 60 до 106 кПа

Нормальные условия применения:

-    температура окружающей среды

-    влажность

-    атмосферное давление

От плюс 15 до плюс 25 °С; от 40 до 80 %; от 84 до 106 кПа

Наименование

Количество

Примечание

1

2

3

Частотомер НМ8123

1

-

Кабель питания

1

-

Кабель BNC-BNC, 1 м

1

Поставляется по отдельному заказу

Кабель GPIB, 2 м

1

Поставляется по отдельному заказу

Опция Н085 (термостатированный кварцевый генератор)

1

Устанавливается на заводе-изготовителе

Руководство по эксплуатации

1

Методика поверки

1

Наименование средств поверки

Основные технические характеристики

Пределы измерения

Погрешность

Стандарт частоты рубидиевый GPS -12RR

Частота выходных сигналов 5 МГц, 10 МГц

ПГ ± 5 • 10-10 за 1 год

Г енератор сигналов СВЧ R&S SMF100A

Диапазон частот от 100 кГц до 43,5 ГГц; выходной уровень от минус 130 дБмВт до плюс 30 дБмВт; фазовый шум < минус 115 дБс

ПГ ± 5 • 10-10 с внешней опорной частотой за 1 год

Генератор сигналов НЧ прецизионный Г3-110;

Диапазон частот 0,01 - 2106 Гц

ПГ ± 5 • 10-10 с внешней опорной частотой за 1 год

Частотомер универсальный CNT-90XL

Диапазон частот от 0,001 Гц до 46 ГГц

ПГ ± 5 • 10-10 с внешней опорной частотой за 1 год

Вольтметр переменного тока диодный компенсационный В3-49

Диапазон частот 20 Гц - 1,0 ГГц; пределы измерений 10 мВ - 100 В

Погрешность измерения напряжения < ± (0,2 - 2,8) %

(2-й разряд)

Ваттметр поглощаемой мощности М3-51

Диапазон частот 0,02 - 17,85 ГГц пределы измерений 1 мкВт - 10 мВт

Погрешность измерения мощности < ± 4 %

Источник временных сдвигов И1-8

Временной интервал 0 - 1 с

Погрешность измерения временного интервала

< ± 5Л0'7Тинт ± 3 нс

Осциллограф цифровой MSO6104A

Полоса пропускания 0 - 1 ГГц;

пределы измерений 2 мВ/дел - 5 В/дел

ПГ ± 5 • 10-10 с внешней опорной частотой за 1 год; погрешность КВО ± 2 %

Генератор сигналов специальной формы AFG3252

Диапазон частот 1 мГц - 240 МГц; выходной уровень 50 мВ - 5 В

ПГ ± 5 • 10-10 с внешней опорной частотой за 1 год; погрешность установки амплитуды < ± 1 %
