| Номер в госреестре | 50579-12 |
| Наименование СИ | Тахеометры электронные |
| Обозначение типа СИ | Topcon IS-301, Topcon IS-303, Topcon IS-305 |
| Изготовитель | "Topcon Corporation", Япония |
| Год регистрации | 2012 |
| Срок свидетельства | 04.07.2022 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
Тахеометры электронные Topcon IS-301, Topcon IS-303, Topcon IS-305 предназначены для измерения расстояний, горизонтальных и вертикальных углов.
Тахеометры электронные Topcon IS-301, Topcon IS-303, Topcon IS-305 - геодезические приборы, принцип действия которых заключается в измерении углов поворота линии визирования зрительной трубы в горизонтальной и вертикальной плоскостях, с возможностью одновременного измерения расстояний до объектов вдоль линии визирования для определения координат объекта.
Принцип измерения углов поворота зрительной трубы в горизонтальной и вертикальной плоскостях заключается в следующем: на горизонтальном и вертикальном лимбах располагаются кодовые дорожки (диски), дающие возможность на основе сочетания прозрачных и непрозрачных полос получать при пропускании через них света лишь два сигнала: "темно - светло", которые принимаются фотоприёмником. Сигнал, принятый фотоприемником, поступает в электронную часть датчика угла, где происходит вычисление угла поворота зрительной трубы.
Измерение расстояний производится лазерным дальномером, принцип действия которого основан на определении разности фаз излучаемых и принимаемых модулированных сигналов. Модулируемое излучение лазера с помощью оптической системы направляется на цель. Отраженное целью излучение принимается той же оптической системой, усиливается и направляется на блок, где происходит измерение разности фаз, излучаемых и принимаемых сигналов, на основании которого вычисляется расстояния до цели. Лазерный дальномер может работать с применением призменных отражателей (отражательный режим) или по диффузным объектам (в диффузном режиме).
Длина волны излучения лазерного дальномера - 0,81 мкм, мощность - 0,2 / 6,0 мВт (при измерении в отражательном /диффузном режиме), класс 1 в соответствии со стандартами IEC 60825-1 «Безопасность лазерных изделий».

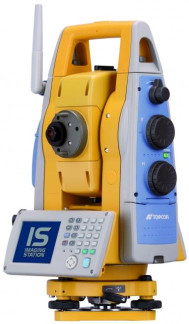

Конструктивно тахеометры электронные Topcon IS-301, Topcon IS-303, Topcon IS-305 выполнены единым блоком. На передней панели расположен цветной сенсорный жидкокристаллический дисплей с кнопками управления. На боковых панелях расположены аккумуляторный отсек и рычажки управления сервоприводом для точного наведения на цель.
Результаты измерений выводятся на дисплей, регистрируются во внутренней памяти и впоследствии могут быть переданы на внешние устройства.
Выпускаемые модификации различаются погрешностью измерения углов.
Тахеометры электронные Topcon IS-301, Topcon IS-303, Topcon IS-305 имеют возможность подключения внешних устройств через порты RS232, USB и USB mini, а также имеют слот для подключения карты памяти Compact Flesh объёмом до 1 Гбайт.
Тахеометры электронные Topcon IS-301, Topcon IS-303, Topcon IS-305 имеют моторизированный привод и автоматические функции: точное наведение на центр призмы в автоматическом режиме, слежение за центром призмы в автоматическом режиме, быстрое нахождение призмы в автоматическом режкиме.
Пломбирование крепёжных винтов корпуса тахеометров электронных Topcon IS-301, Topcon IS-303, Topcon IS-305 не производится, ограничение доступа к узлам обеспечено конструкцией крепёжных винтов, которые могут быть сняты только при наличии специальных ключей. Все внутренние винты залиты специальным лаком.
Встроенное программное обеспечение предназначено для обеспечения взаимодействия узлов прибора, сохранения и экспорта измеренных величин и импорта исходных данных. Аппаратная и программная части, работая совместно, обеспечивают заявленные точности конечных результатов.
Идентификационные данные программного обеспечения:
| Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии программного обеспечения | Цифровой идентификатор программного обеспечения | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| TopSURV on Board | IS_TopSURV_O nBoard Ver8.2.1 Dec09.CAB | 8.2.1 | 5B2242A | CRC32 |
Защита программного обеспечения и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «А» согласно МИ 3286-2010.
| Наименование характеристики | Значение характеристики | ||
| Модель | Topcon IS-301 | Topcon IS-303 | Topcon IS-305 |
| Увеличение зрительной трубы, крат, не менее: | 30 | ||
| Диаметр входного зрачка, мм, не менее: | 45 | ||
| Угловое поле зрения зрительной трубы, ... ° ...' , не менее: | 1 30 | ||
| Наименьшее расстояние визирования, м, не менее: | 1,4 | ||
| Цена деления установочных уровней: - круглого, .. / / мм, не более: - цилиндрического, ..." / мм, не более: | 20 / 2 | 30 / 2 30 / 2 | 30 / 2 |
| Диапазон компенсации компенсатора, .. /, не менее: | ± 6 | ||
| Пределы допустимой систематической составляющей погрешности компенсации компенсатора, .", не более: | ± 1 | ||
| Пределы допустимой погрешности оптического центрира, мм, не более: | ± 1,0 | ||
| Дискретность отсчитывания измерений: // - углов, ... : - расстояний, мм: | 0,5 / 1 | 1 / 5 1 | 1 / 5 |
| Диапазон измерений: углов, ...°: расстояний, м, не менее: - отражательный режим (1 призма) - диффузный режим - диффузный сверхдальний режим | 0 - 360 1.5 - 3000 1.5 - 250* 5 - 2000* | ||
| Допустимая СКП измерений углов, . ": | 1 | 3 | 5 |
| Допустимая СКП измерений расстояний, мм: - отражательный режим (1 призма) - диффузный режим - диффузный сверхдальний режим | ± (2+2х10-6хБ) ± 3 ± (10+10х10-6хБ) где D - измеряемое расстояние, мм | ||
| Объем внутренней памяти, Мбайт: | 2 | ||
| Источник электропитания, В - А/ч: | 7,4 - 5 | ||
| Диапазон рабочих температур, °С: | - 20.+ 50 | ||
| Габаритные размеры (Д х Ш х В), мм, не более: | 185 х 220 х 338 | ||
| Масса с батареей и трегером, кг, не более: | 7,1 | ||
* - измерения на поверхность соответствующей белой поверхности пластины Кодак с коэффициентом отражения 90% по ГОСТ 8.557-2007
наносится печатным способом на титульный лист руководства по эксплуатации и наклейкой на корпус.
| Наименование | Количество, ед. |
| Тахеометр электронный | 1 |
| Аккумуляторная батарея BT65Q | 3 |
| Зарядное устройство BC-30D | 1 |
| Кабель USB F-25 miniUSB | 1 |
| Стилус | 1 |
| Нитяной отвес | 1 |
| Набор инструментов для юстировки | 1 |
| Защитный чехол от дождя | 1 |
| Транспортировочный футляр | 1 |
| Плечевые ремни | 1 |
| Силиконовая салфетка | 1 |
| Бленда на объектив | 1 |
| Компакт-диск с ПО | 1 |
| Руководство по эксплуатации на русском языке | 1 |
осуществляется по МИ 2798-2003 «ГСИ. Тахеометры электронные. Методика поверки».
Перечень основного оборудования необходимого для поверки:
- стенд универсальный коллиматорный ВЕГА УКС, СКО ±0,3", Госреестр СИ № 44753-10;
- эталонный линейный базис 1-го или 2-го разряда, ГОСТ 8.503-84.
Методика измерений приведена в документе: «Тахеометры электронные Topcon IS-301, Topcon IS-303, Topcon IS-305. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к тахеометрам электронным Topcon IS-301, Topcon IS-303, Topcon IS-305
1. ГОСТ Р 53340-2009 «Приборы геодезические. Общие технические условия»;
2. ГОСТ Р 51774-01 «Тахеометры электронные. Общие технические условия»;
3 РД 68-8.17-98 «Локальные поверочные схемы для средств измерений топографо- геодезического и картографического назначения»;
4 Техническая документация «TOPCON CORPORATION», Япония.
- осуществление геодезической и картографической деятельности.
