| Номер в госреестре | 50582-12 |
| Наименование СИ | Весы неавтоматического действия |
| Обозначение типа СИ | Explorer |
| Изготовитель | "Ohaus Instruments (Shanghai) Co., Ltd.", Китай; Фирма "Mettler-Toledo AG", Швейцария |
| Год регистрации | 2012 |
| Срок свидетельства | 20.07.2017 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
Весы неавтоматического действия Explorer (далее - весы), предназначены для статического измерения массы.
Конструктивно весы состоят из грузоприемного устройства (далее - ГПУ) и весоизмерительного прибора (терминала). Весы модификаций EX124, EX125, ЕХ225Б, EX224, EX324, EX223, EX423, EX623, EX1103 оснащены ветрозащитной витриной.

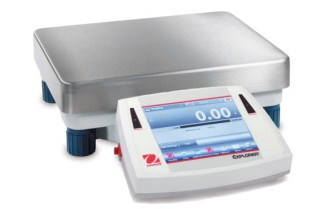

Общий вид весов показан на рисунке 1.
Принцип действия весов основан на компенсации массы взвешиваемого груза электромагнитной силой, создаваемой системой автоматического уравновешивания. Электрический сигнал, изменяющийся пропорционально массе взвешиваемого груза, преобразуется в цифровой код. Результаты взвешивания выводятся на дисплей.
Весы снабжены следующими устройствами и функциями (в скобках указаны соответствующие пункты ГОСТ Р 53228-2008):
- устройство установки по уровню (Т.2.7.1) с индикатором уровня (3.9.1.1);
- устройство первоначальной установки нуля (Т.2.7.2.4);
- устройство слежения за нулем (Т.2.7.3);
- устройство уравновешивания тары - выборки массы тары (Т.2.7.4.1);
- полуавтоматическое устройство установки нуля (Т.2.7.2.2);
- устройство предварительного задания массы тары (Т.2.7.5);
- запоминающее устройство (4.4.6);
- обнаружение промахов (5.2);
- полуавтоматическое устройство юстировки чувствительности (4.1.2.5);
- цифровое показывающее устройство с отличающимся делением (3.4.1);
- взвешивание в различных единицах измерения массы - килограмм, грамм, миллиграмм, карат (2.1).
Весы оснащены последовательными интерфейсами передачи данных RS232C и USB, а также могут быть дополнительно оснащены интерфейсами Bluetooth, PS/2, Ethernet, которые позволяют подключать различные периферийные устройства.
Весы имеют следующие режимы работы (4.20):
- счетный режим;
- суммирование;
- статистическая обработка;
- вычисление процентных соотношений.
Весы выпускаются в модификациях: EX124, EX125, ЕХ225D, EX224, EX324, EX223, EX423, EX623, EX1103, EX2202, EX4202, EX6202, EX6201, EX10202, EX10201, EX12001, EX24001, EX32001, EX64001, отличающихся метрологическими и техническими характеристиками.
Знак поверки в виде наклейки наносится на корпус весов рядом с маркировочной табличкой.
Схема пломбировки весов от несанкционированного доступа приведена на рисунке 2.
Наклейка Пломба
Рисунок 2 - Схема пломбировки от несанкционированного доступа
Программное обеспечение (далее - ПО) весов является встроенным и метрологически значимым.
Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается защитной пломбой и/или наклейкой, расположенной на корпусе весов. Защитная пломба и/или наклейка ограничивает доступ к переключателю юстировки, при этом ПО не может быть модифицировано без нарушения защитной пломбы и изменения положения переключателя. Кроме того, изменение ПО невозможно без применения специализированного оборудования производителя.
Защита ПО от непреднамеренных и преднамеренных воздействий по МИ 3286-2010 соответствует уровню «А».
Идентификационным признаком ПО служит номер версии, который отображается на дисплее при включении весов или может быть вызван через меню весов. Идентификационные данные ПО приведены в таблице 1.
Таблица 1
| Идентифика- | Номер версии | Цифровой идентифи | Алгоритм вычис | |
| Наименование ПО | ционное на- | (идентифика- | катор ПО (контрольная | ления цифрового |
| именование | ционный номер) | сумма исполняемого | идентификатора | |
| ПО | ПО | кода) | ПО | |
| _* | _* | 1.11 | _* | _* |
* Примечание - Наименование ПО, цифровой идентификатор ПО (контрольная сумма исполняемого кода) и алгоритм вычисления цифрового идентификатора ПО не используются.
Таблица 2
| Характеристика | Модификации | |||||||
| EX124 | EX125 | ЕХ225D | EX224 | EX324 | EX1103 | EX10202 | EX10201 | |
| Класс точности по ГОСТ Р 53228-2008 | I | |||||||
| Максимальная нагрузка (Мах), г | 120 | 120 | 220 | 220 | 320 | 1100 | 10200 | 10200 |
| Минимальная нагрузка (Min), г | 0,01 | 0,001 | 0,001 | 0,01 | 0,01 | 0,1 | 1 | 10 |
| Действительная цена деления (d), г | 0,0001 | 0,00001 | до 82 г вкл.-0,00001 св.220 г -0,0001 | 0,0001 | 0,0001 | 0,001 | 0,01 | 0,1 |
| Поверочное деление (е), г | 0,001 | 0,001 | 0,001 | 0,001 | 0,001 | 0,01 | 0,1 | 0,1 |
| Число поверочных делений (n) | 120000 | 120000 | 220000 | 220000 | 320000 | 110000 | 102000 | 102000 |
| Диапазон уравновешивания тары | 100 % Мах | |||||||
| Диапазон предварительного задания массы тары | 100 % Мах | |||||||
| Диапазон рабочих температур, °С | от плюс 10 до плюс 30 | |||||||
| Электрическое питание -от сети переменного тока с параметрами: напряжение, В частота, Гц | от 187 до 242 от 49 до 51 | |||||||
Таблица 3
| Характеристика | Модификации | |||||
| EX223 | EX423 | EX623 | EX2202 | EX4202 | EX6202 | |
| Класс точности по ГОСТ Р 53228-2008 | II | |||||
| Максимальная нагрузка (Мах), г | 220 | 420 | 620 | 2200 | 4200 | 6200 |
| Минимальная нагрузка (Min), г | 0,02 | 0,02 | 0,02 | 0,5 | 0,5 | 0,5 |
| Действительная цена деления (d), г | 0,001 | 0,001 | 0,001 | 0,01 | 0,01 | 0,01 |
| Поверочное деление (е), г | 0,01 | 0,01 | 0,01 | 0,1 | 0,1 | 0,1 |
| Число поверочных делений (n) | 22000 | 42000 | 62000 | 22000 | 42000 | 62000 |
| Диапазон уравновешивания тары | 100 % Мах | |||||
| Характеристика | Модификации |
| EX223 EX423 EX623 EX2202 EX4202 EX6202 | |
| Диапазон предварительного задания массы тары | 100 % Мах |
| Диапазон рабочих температур, °С | от плюс 10 до плюс 30 |
| Электрическое питание -от сети переменного тока с параметрами: напряжение, В частота, Гц | от 187 до 242 от 49 до 51 |
Таблица 4
| Характеристика | Модификации | ||||
| EX6201 | EX12001 | EX24001 | EX32001 | EX64001 | |
| Класс точности по ГОСТ Р 53228-2008 | II | ||||
| Максимальная нагрузка (Мах), г | 6200 | 12000 | 24000 | 32000 | 64000 |
| Минимальная нагрузка (Min), г | 5 | 5 | 5 | 5 | 5 |
| Действительная цена деления (d), г | 0,1 | 0,1 | 0,1 | 0,1 | 0,1 |
| Поверочное деление (е), г | 0,1 | 1 | 1 | 1 | 1 |
| Число поверочных делений (n) | 62000 | 10200 | 24000 | 32000 | 64000 |
| Диапазон уравновешивания тары | 100 % Мах | ||||
| Диапазон предварительного задания массы тары | 100 % Мах | ||||
| Диапазон рабочих температур, °С | от плюс 10 до плюс 30 | ||||
| Электрическое питание -от сети переменного тока с параметрами: напряжение, В частота, Гц | от 187 до 242 от 49 до 51 | ||||
Таблица 5
| Обозначение модификации | Г абаритные размеры весов, мм, не более | Масса, кг, не более |
| ЕХ124, EX125, ЕХ224, EX225D, ЕХ324, ЕХ223, ЕХ423, ЕХ623 | 230 х 393 х 350 | 7,0 |
| ЕХ1103 | 230 х 393 х 350 | 7,5 |
| ЕХ2202, ЕХ4202, ЕХ6202, ЕХ6201, ЕХ10202, ЕХ10201 | 230 х 393 х 98 | 5,0 |
| ЕХ12001, ЕХ24001, ЕХ32001, ЕХ64001 | 360 х 450 х140 | 14,0 |
Знак утверждения типа наносится на маркировочную табличку, расположенную на грузоприемном устройстве весов и типографским способом на титульный лист руководства по эксплуатации.
1. Весы
1 шт. 1 экз. 1 шт.
2. Руководство по эксплуатации
3. Адаптер сетевого питания
осуществляется в соответствии с приложением Н «Методика поверки весов» ГОСТ Р 532282008 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».
Идентификационные данные, а так же процедура идентификации программного обеспечения приведены в разделе 9.5.3; и разделе 5.12.4 руководства по эксплуатации на весы.
Основные средства поверки: гири, соответствующие классам точности Е^ Е2, F1, F2 по ГОСТ 7328-2001.
«Весы неавтоматического действия Explorer. Руководство по эксплуатации», раздел «Взвешивание».
Нормативные и технические документы, устанавливающие требования к весам неавтоматического действия Explorer
1. ГОСТ Р 53228-2008 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания»
2. ГОСТ 8.021-2005 «ГСИ. Государственная поверочная схема для средств измерений
массы»
3. Техническая документация фирмы-изготовителя
Осуществление торговли и товарообменных операций, выполнение работ по расфасовке товаров.
