| Номер в госреестре | 50584-12 |
| Наименование СИ | Весы электронные с программируемыми пределами взвешивания и дискретностью отсчета |
| Обозначение типа СИ | ПВм |
| Изготовитель | ООО "Мера-ТСП", г. Москва; ООО "Завод Мера", г.Углич (срок свидетельства: 20.07.2017 г.) |
| Год регистрации | 2012 |
| Срок свидетельства | 05.07.2027 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Весы электронные с программируемыми пределами взвешивания и дискретностью отсчета ПВм предназначены для определения массы тела, а также для сбора, хранения и передачи данных, связанных с результатами проведенных взвешиваний.
Конструктивно весы состоят из грузоприемного, грузопередающего, весоизмерительного устройства и индикатора (здесь и далее терминология и нормирование метрологических характеристик приведены в соответствии с ГОСТ Р 53228-2008 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания.»). В зависимости от конструктивных особенностей, весы изготавливаются в двух исполнениях:
- весы с индикатором, грузопередающим и весоизмерительным устройствами, объединенными в едином корпусе (рисунок 1);
- весы с грузопередающим и весоизмерительным устройствами, объединенными в одном корпусе (весоизмерительная платформа), и отдельным индикатором. Весоизмерительная платформа содержит один весоизмерительный датчик, а индикатор может быть установлен на стойку (рисунок 2).
Принцип действия весов основан на преобразовании деформации упругого элемента весоизмерительного датчика, возникающей под действием силы тяжести взвешиваемого груза, в электрический сигнал, частота которого изменяется пропорционально массе груза. Электрический сигнал поступает на индикатор. Результат измерения массы отображается на цифровом дисплее. Информация о массе взвешиваемого груза может быть передана на периферийное устройство через цифровой интерфейс связи (RS-232, USB, Ethernet и т.д. - все используемые интерфейсы соответствуют требованиям п.п. 5.3.6.1 ГОСТ Р 53228-2008 и не требуют дополнительной защиты).
Весы снабжены следующими устройствами:
- полуавтоматической установки нуля;
- слежения за нулем;
- индикации отклонения от нуля;
- выборки массы тары;
- предварительного задания массы тары;
- расширения показаний.
Весы могут быть оснащены рядом сервисных функций, связанных с обработкой результатов взвешивания:
- сигнализации о перегрузке весов и диагностика сбоев, возникающих при их работе;
- сравнения массы взвешенного груза с предварительно заданным значением и выдача управляющего сигнала на внешнее устройство;
- введения гравитационной поправки;
- подсчета количества однотипных взвешиваемых предметов;
- вычисления стоимости;
- проведения математических операций с результатами взвешиваний или расчета количества взвешиваемых предметов.
Весы являются многодиапазонным и модификации весов отличаются своими метрологическими характеристиками. Весы работают в двух режимах:
- автоматического переключения диапазонов взвешивания и цены деления;
- полуавтоматического выбора диапазона взвешивания и цены деления по команде, задаваемой с клавиатуры.

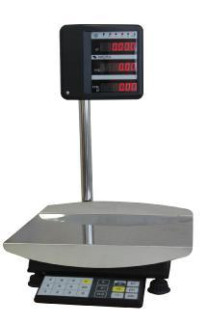

Весы, выполненные в едином корпусе, выпускаются в следующих модификациях, имеющих обозначения:
- ПВм-3/М-К^ - весы с одним цифровым дисплеем результатов измерения массы;
- ПВм-3/М-Т- весы с индикацией массы, цены и стоимости, светодиодным цифровым дисплеем;
где: M - максимальная нагрузка старшего диапазона измерения (принимает значение 6 или 15 или 32);
K - применяемое в весах устройство отображения информации (принимает значения ЖКИ - для весов с жидкокристаллическим цифровым дисплеем или СД- для весов со светодиодным цифровым дисплеем);
Z - применяемая в весах клавиатура управления (принимает значение П - для весов с 15-и кнопочной клавиатурой или О - для весов с трех кнопочной клавиатурой).
Весы с весоизмерительной платформой и индикатором выпускаются в следующих модификациях, имеющих обозначения:
- ПВм-3/M-Z - весы с одним светодиодным цифровым дисплеем результатов измерения массы,
- ПВм-3/М-Т - весы с вычислением стоимости и жидкокристаллическим цифровым дисплеем,
где: M - максимальная нагрузка старшего диапазона измерения (принимает значение 30 или 150 или 300 или 600);
Z - применяемая в весах клавиатура управления (принимает значение П - для весов с 15-и кнопочной клавиатурой или О - для весов с трех кнопочной клавиатурой).
Значения максимальной нагрузки Maxi, минимальной нагрузки Mini, поверочного деления ei для каждого диапазона взвешивания наносят на маркировочной табличке весов, расположенной рядом с цифровым дисплеем.
Знак поверки в виде наклейки наносят на лицевой панели индикатора рядом с маркировочной табличкой.
Схема пломбировки весов от несанкционированного доступа приведена на рисунках 3
и 4.
Место пломбировки
Программное обеспечение (далее - ПО) весов реализовано аппаратно и является встроенным.
Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается защитной пломбой для весов, выполненных в едином корпусе (рисунок 3) или двумя защитными пломбами наносимых на выносном индикаторе и разъеме кабеля весов платформенных (рисунок 4). Защитная пломба ограничивает доступ к переключателю юстировки. Изменение ПО невозможно без применения специализированного оборудования производителя.
Параметры, определяющие технические и метрологические характеристики весов, в том числе показатели точности, хранятся в энергонезависимой памяти (EEPROM) весов. При включении весов текущие параметры настроек сравниваются с сохраненными параметрами в EEPROM. При несовпадении этих значений, на дисплей выводится сообщение об ошибке и работа весов блокируется.
2010 соответствует уровню «А». Защита ПО от непреднамеренных и преднамеренных воздействий согласно МИ 3286-
Идентификационным признаком ПО служит номер версии, который отображается на дисплее при включении весов. Идентификационные данные ПО приведены в таблице 1.
Таблица 1
Наименование ПО
Модификация весов
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО
Цифровой идентификатор ПО (контрольная сумма исполняемого кода)_
Алгоритм вычисления цифрового идентификатора ПО
ПВм-3/6-ЖКИ-П; ПВм-3/15-ЖКИ-П; ПВм-3/32-ЖКИ-П
ПВм-3/6-ЖКИ-О;
ПВм-3/15-ЖКИ-О;
ПВм-3/32-ЖКИ-О
ПВм-3/6-СД-П;
ПВм-3/15-СД-П;
ПВм-3/32-СД-П
ПВм-3/6-СД-О;
ПВм-3/15-СД-О;
ПВм-3/32-СД-О
323 Х*
не применяется
не применяется
не применяется
не применяется
331Х*
324Х*
332Х*
3/6-Т;
-3/15-Т;
3/32-Т
343Х*
ПВм
ПВм
ПВм
-3/30-П;
3/150-П;
3/300-П;
3/600-П
379Х*
ПВм
ПВм
ПВм
ПВм
-3/30-О;
3/150-О;
3/300-О;
3/600-О
403 Х*
ПВм
ПВм
ПВм
ПВм
3/30-Т;
-3/150-Т;
-3/300-Т;
3/600-Т
356Х*
ПВм
ПВм
ПВм
ПВм
Х*- номер протокола обмена весов по интерфейсу с периферийными устройствами, приведенный в эксплуатационной документации и выбираемый с помощью клавиатуры, принимает значение от 0 до 9.
Метрологические характеристики приведены в таблице 2. Таблица 2
| Модификация весов | Наименование характеристики | Значение характеристики |
| ПВм-3/6 | Максимальная нагрузка, кг: | |
| Диапазон взвешивания W1 (Max1) | 1,5 | |
| Диапазон взвешивания W2 (Max2) | 3 | |
| Диапазон взвешивания W3 (Max3) | 6 | |
| Минимальная нагрузка, г: Диапазон взвешивания W1 (Min1) | 10 | |
| Диапазон взвешивания W2 (Min2) | 20 | |
| Диапазон взвешивания W3 (Min3) | 40 | |
| Поверочное деление, e, действи | ||
| тельная цена деления, d (e=d), г: | ||
| Диапазон взвешивания W1 (ej) | 0,5 | |
| Диапазон взвешивания W2 (е2) | 1 | |
| Диапазон взвешивания W3 (ej) | 2 | |
| Диапазон выборки массы тары, кг | 3 | |
| ПВм-3/15 | Максимальная нагрузка, кг: | |
| Диапазон взвешивания W1 (Max1) | 3 | |
| Диапазон взвешивания W2 (Max2) | 6 | |
| Диапазон взвешивания W3 (Max3) | 15 | |
| Минимальная нагрузка, г: Диапазон взвешивания W1 (Min1) | 20 | |
| Диапазон взвешивания W2 (Min2) | 40 | |
| Диапазон взвешивания W3 (Min3) | 100 | |
| Поверочное деление, е, действи | ||
| тельная цена деления, d (e=d), г: | ||
| Диапазон взвешивания W1 (ej) | 1 | |
| Диапазон взвешивания W2 (e2) | 2 | |
| Диапазон взвешивания W3 (ej) | 5 | |
| Диапазон выборки массы тары, кг | 5 | |
| ПВм-3/32 | Максимальная нагрузка, кг: | |
| Диапазон взвешивания W1 (Max1) | 3 | |
| Диапазон взвешивания W2 (Max2) | 6 | |
| Диапазон взвешивания W3 (Max3) | 32 | |
| Минимальная нагрузка, г: Диапазон взвешивания W1 (Min1) | 20 | |
| Диапазон взвешивания W2 (Min2) | 40 | |
| Диапазон взвешивания W3 (Min3) | 100 | |
| Поверочное деление, e, действи | ||
| тельная цена деления, d (e=d), г: | ||
| Диапазон взвешивания W1 (ej) | 1 | |
| Диапазон взвешивания W2 (e2) | 2 | |
| Диапазон взвешивания W3 (ej) | 5 | |
| Диапазон выборки массы тары, кг | 5 |
| Модификация весов | Наименование характеристики | Значение характеристики |
| ПВм-3/30 | Максимальная нагрузка, кг: | |
| Диапазон взвешивания W1 (Max1) | 3 | |
| Диапазон взвешивания W2 (Max2) | 15 | |
| Диапазон взвешивания W3 (Max3) | 30 | |
| Минимальная нагрузка, г: | ||
| Диапазон взвешивания W1 (Min1) | 20 | |
| Диапазон взвешивания W2 (Min2) | 100 | |
| Диапазон взвешивания W3 (Min3) | 200 | |
| Поверочное деление, е, действи | ||
| тельная цена деления, d (e=d), г: | ||
| Диапазон взвешивания W1 (ej) | 1 | |
| Диапазон взвешивания W2 (е2) | 5 | |
| Диапазон взвешивания W3 (е3) | 10 | |
| Диапазон выборки массы тары, кг | 5 | |
| ПВм-3/150 | Максимальная нагрузка, кг: | |
| Диапазон взвешивания W1 (Max1) | 30 | |
| Диапазон взвешивания W2 (Max2) | 60 | |
| Диапазон взвешивания W3 (Max3) | 150 | |
| Минимальная нагрузка, г: | ||
| Диапазон взвешивания W1 (Min1) | 200 | |
| Диапазон взвешивания W2 (Min2) | 400 | |
| Диапазон взвешивания W3 (Min3) | 1000 | |
| Поверочное деление, е, действи | ||
| тельная цена деления, d (e=d), г: | ||
| Диапазон взвешивания W1 (ej) | 10 | |
| Диапазон взвешивания W2 (е2) | 20 | |
| Диапазон взвешивания W3 (е3) | 50 | |
| Диапазон выборки массы тары, кг | 20 | |
| ПВм-3/300 | Максимальная нагрузка, кг: | |
| Диапазон взвешивания W1 (Max1) | 60 | |
| Диапазон взвешивания W2 (Max2) | 150 | |
| Диапазон взвешивания W3 (Max3) | 300 | |
| Минимальная нагрузка, г: | ||
| Диапазон взвешивания W1 (Min1) | 400 | |
| Диапазон взвешивания W2 (Min2) | 1000 | |
| Диапазон взвешивания W3 (Min3) | 2000 | |
| Поверочное деление, е, действи | ||
| тельная цена деления, d (e=d), г: | ||
| Диапазон взвешивания W1 (ej) | 20 | |
| Диапазон взвешивания W2 (е2) | 50 | |
| Диапазон взвешивания W3 (е3) | 100 | |
| Диапазон выборки массы тары, кг | 40 |
| Модификация весов | Наименование характеристики | Значение характеристики |
| ПВм-3/600 | Максимальная нагрузка, кг: | |
| Диапазон взвешивания W1 (Max1) | 150 | |
| Диапазон взвешивания W2 (Max2) Диапазон взвешивания W3 (Max3) | 300 600 | |
| Минимальная нагрузка, кг: Диапазон взвешивания W1 (Min1) | 1 | |
| Диапазон взвешивания W2 (Min2) Диапазон взвешивания W3 (Min3) | 2 4 | |
| Поверочное деление, е, действи | ||
| тельная цена деления, d (e=d), г: Диапазон взвешивания W1 (ej) Диапазон взвешивания W2 (е2) | 50 100 | |
| Диапазон взвешивания W3 (е3) | 200 | |
| Диапазон выборки массы тары, кг | 80 | |
| Все модификации | Пределы допускаемой погрешности определения массы при поверке при выпуске из производства и после ремонта (в эксплуатации), в, для нагрузки т, выраженной в поверочных | |
| делениях et Min; £ т £ 500- в, | ±1 в, (±1в,) | |
| 500- et < т £ 2000- et | ±1 в, (±2в,) | |
| 2000- et < т £ Max; | ±2в, (±3вг) | |
| Диапазон температур | от минус 10 до +40 | |
| Диапазон установки нуля | не более 4 % от Мах3 |
Технические характеристики приведены в таблице 3. Таблица 3
| Наименование характеристики | Модификация весов | Значение характеристики |
| Г абаритные размеры, мм, не более | ПВм-3/6, ПВм-3/15, ПВм-3/32 ПВм-3/6-Т, ПВм-3/15-Т, ПВм-3/32-Т Весоизмерительная платформа: ПВм-3/30 ПВм-3/150 ПВм-3/300, ПВм-3/600 Индикатор | 375х375х215 375х375х500 320х320х 100 620х420х150 870х670х150 180х150х150 |
| Масса весов, кг, не более | ПВм-3/6, ПВм-3/15, ПВм-3/32; ПВм-3/30 ПВм-3/150, ПВм-3/300, ПВм-3/600 | 6 50 |
| Параметры электрического питания от сети переменного тока: напряжение, В частота, Гц | Все модификации | от 187 до 253 от 49 до 51 |
| Параметры электрического питания от встроенного источника постоянного тока, напряжение, В | ПВм-3/6, ПВм-3/15, ПВм-3/32 ПВм-3/30, ПВм-3/150, ПВм-3/300, ПВм-3/600 | от 2,0 до 2,8 от 5,5 до 7,8 |
Знак утверждения типа наносится на маркировочные таблички, закрепленные на корпусе индикатора и корпусе весоизмерительного устройства заводским способом, и на титульный лист руководства по эксплуатации типографским способом.
| 1 | Модификации: ПВм-3/6, ПВм-3/15, ПВм-3/32 Г рузоприемное устройство Весы | 1 шт. 1 шт. |
| Модификации: ПВм-3/6-Т, ПВм-3/15-Т, ПВм-3/32-Т Г рузоприемное устройство | 1 шт. | |
| Весы | 1 шт. | |
| Цифровой дисплей на стойке | 1 шт. | |
| Модификации: ПВм-3/30, ПВм-3/150, ПВм-3/300, ПВм-3/600, ПВм-3/30-Т, ПВм-3/150-Т, ПВм-3/300-Т, ПВм-3/600-Т Г рузоприемное устройство | 1 шт. | |
| Весоизмерительная платформа | 1 шт. | |
| Индикатор | 1 шт. | |
| Стойка для крепления индикатора | 1 шт. | |
| 2 | Адаптер сетевого питания | 1 шт |
| 3 | Руководство по эксплуатации | 1 экз. |
| 4 | Методика поверки | 1 экз. |
| 5 | Упаковка | 1 экз. |
| 6 | Кабель связи (по заказу) | 1 шт. |
осуществляется по документу МП 50584-12 «Весы электронные с программируемыми пределами взвешивания и дискретностью отсчета ПВм. Методика поверки», утвержденному ГЦИ ФГУП «ВНИИМС» 19.06.12.
Идентификационные данные, а также процедура идентификации программного обеспечения приведены в пункте 9.3 «Включение весов» руководства по эксплуатации на весы. Основные средства поверки:
- гири, соответствующие классу точности М1, по ГОСТ OIML R 111-1-2009.
«Весы электронные с программируемыми пределами взвешивания и дискретностью отсчета ПВм. Руководство по эксплуатации», раздел «Порядок работы».
Нормативные и технические документы, устанавливающие требования к весам электронным с программируемыми пределами взвешивания и дискретностью отсчета ПВм
1. ГОСТ 8.021-2005 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений массы».
2. Технические условия ТУ 4274-004-49290937-2012.
Осуществление торговли и товарообменных операций, выполнение работ по расфасовке товаров.
